描述

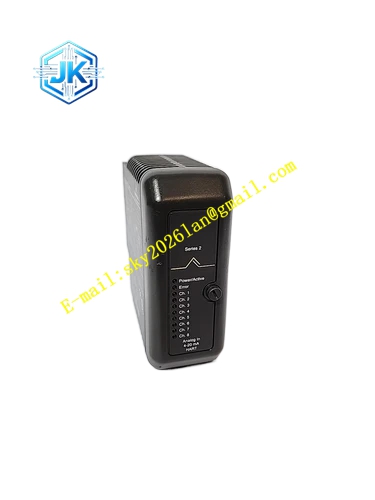

Emerson KJ3222X1-BA1
技术规格
- 适配系统：DeltaV M 系列 DCS
- 通道数量：8 通道模拟量输出
- 输出信号：4-20mA，支持 HART 协议
- 分辨率：16 位
- 最大负载电阻：750Ω
- 工作环境温度：0℃~60℃
- 储存温度：-40℃~85℃
- 相对湿度：5%~95%，无凝露
- 防护等级：IP20
- 供电：机架背板 24VDC
- 安装形式：插件式卡件，配套端子底座
功能特点 接收控制器数字指令，输出 4-20mA 模拟信号，控制现场调节阀、智能定位器。 内置 HART 解调电路，支持 HART 协议双向通信，读写阀门定位器参数、设备诊断信息。 8 通道独立硬件诊断，检测输出回路断线、短路故障，故障报警上传 DCS。 16 位高精度数模转换，输出信号线性度高。 前面板 LED 指示灯，显示模块运行、通信、通道故障状态。 维护模式支持热插拔，在线更换卡件。
应用场景 石油化工、煤化工、电厂 DeltaV 控制系统，控制流量、液位、压力回路的 4-20mA 调节阀与智能阀门定位器。
性能参数 16 位数模转换，输出信号精度高，线性误差低。 HART 通信稳定，可稳定读写智能阀门设备信息。 单通道故障隔离，不影响其余通道模拟输出。
材质构成 阻燃工程塑料前面板，LED 观察窗口。 阻燃玻纤环氧多层 PCB 电路板。 数模转换芯片、HART 通信芯片、主控 MCU。 镀金铜合金底部连接器触点。 内置隔离、限流保护元器件。
结构特征 插件式卡件，适配 DeltaV I/O 机架槽位。 前面板布置运行指示灯、通信指示灯、通道故障指示灯。 两侧导向滑轨与弹簧锁扣，插入底座自动锁紧。 底部镀金连接器对接端子底座。 壳体开设散热槽，自然对流散热。
工作原理 DeltaV 控制器通过背板总线下发输出设定值，卡件 MCU 接收数字信号送入数模转换芯片，转换为 4-20mA 模拟电流信号，信号经过端子底座输出至现场调节阀。叠加在 4-20mA 信号上的 HART 数字信号实现双向通信，读写智能定位器参数。卡件持续监测每一路输出回路，识别断线短路故障，故障信息上传 DCS 系统。
安装要求 配套端子底座预先固定在机架背板，现场阀控线缆接线完成。 佩戴防静电手环，卡件垂直插入端子底座，确认锁扣锁紧。 工程师站添加硬件，组态通道参数，完成回路校验。 机柜可靠保护接地。
使用注意事项 拆装佩戴防静电手环，禁止触碰底部镀金触点。 仅维护模式下执行热插拔。 现场回路负载电阻不能超过额定最大值。 定期巡检面板指示灯，及时处理通道故障。 禁止拆解卡件外壳，硬件故障直接整体更换。
