描述

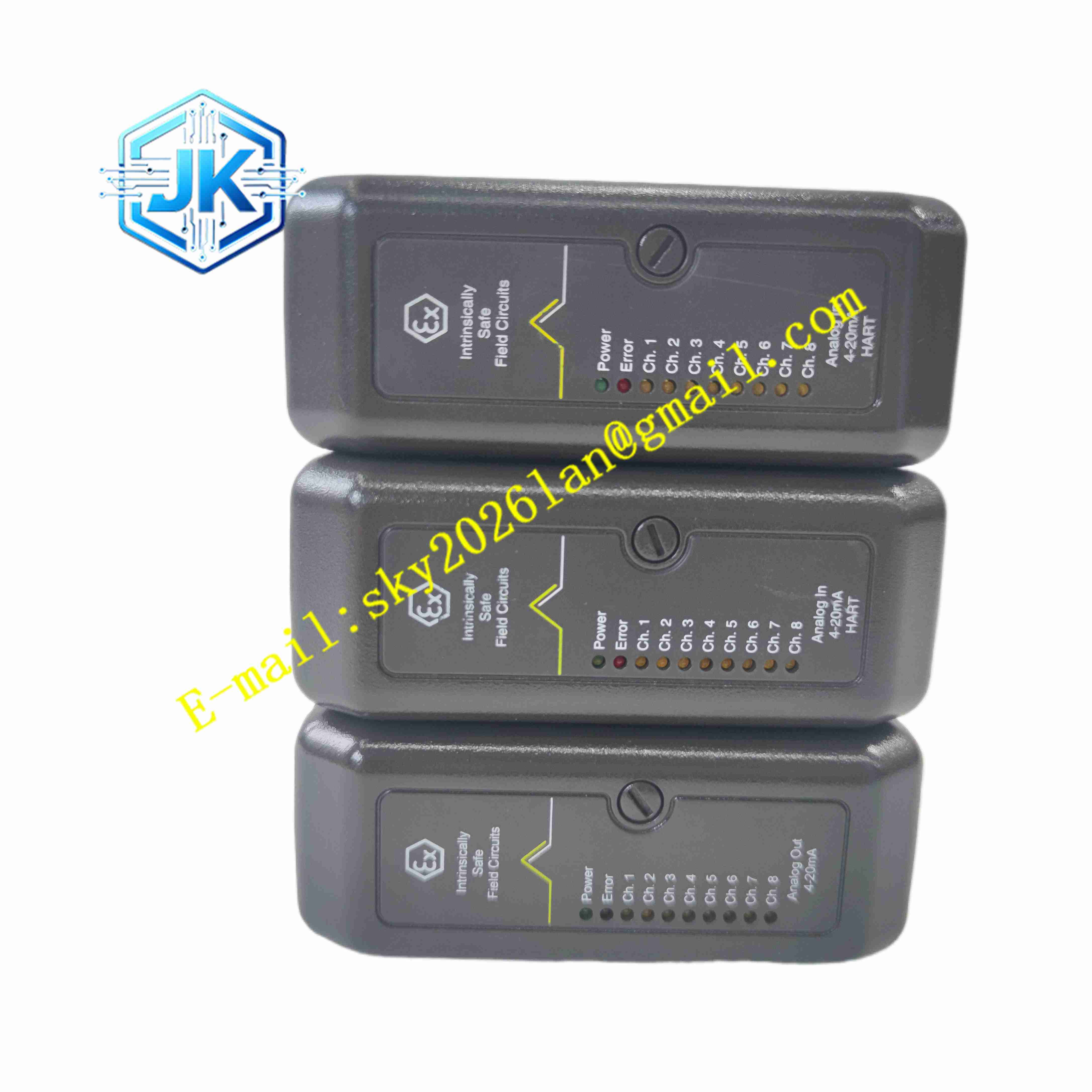

Emerson KJ3102X1-BB1
技术规格 总线类型：FF Foundation Fieldbus H1；总线速率 31.25 kbit/s；单模块支持 2 路 FF H1 网段；每网段最大挂接设备数量 32 台；总线供电输出，支持总线供电型现场仪表；背板通信适配 DeltaV M 系列机架背板总线；模块供电由机架背板提供；通道具备短路、过流保护；支持 H1 总线设备在线组态、设备描述文件 DD 加载；支持设备诊断信息上传；单槽机架插件式结构。
功能特点 双通道独立 FF H1 总线管理，两路网段相互隔离，单网段故障不会影响另一网段正常通信；集成总线电源驱动，可直接为总线型 FF 仪表提供工作电源，无需额外总线电源；实时采集总线仪表的测量值、阀位反馈，同时下发控制输出指令至总线阀门定位器；支持 FF 总线标准功能块，可在总线仪表内执行本地回路控制，降低主控 CPU 负载；内置硬件故障诊断，实时监测总线短路、断路、总线电压异常、设备离线故障，故障信息上传 DeltaV 操作员站并触发报警；支持在线设备替换，同型号 FF 仪表更换后无需停机重启系统；支持 DD 设备描述文件解析，读取仪表内部诊断、校准信息；背板总线与现场总线之间电气隔离，阻断现场浪涌噪声进入 DCS 机架内部。
应用场景 石油炼化工厂 DeltaV DCS 控制系统；天然气处理、油气集输项目；化工连续生产装置；制药、精细化工流程控制系统；火力发电厂辅控 DCS 系统；水处理大型流程监控系统。
性能参数 工作环境温度 0℃至 60℃；存储温度 – 40℃至 85℃；相对湿度 5%~95% 无凝露；绝缘耐压 1500VAC；EMC 电磁兼容满足 IEC61000 工业标准；符合 ISA G3 等级空气污染物耐受标准；抗振动、抗冲击满足控制柜工业设备规范。
材质构成 PCB 基板多层玻纤环氧树脂工业覆铜板；背板连接器镀金铜合金触点；接线端子黄铜镀镍；板上通信、电源管理芯片选用工业宽温元器件；PCB 板喷涂三防涂层，抵御控制柜粉尘、潮湿、轻微腐蚀性气体；前面板 UL94 V0 阻燃工程塑料。
结构特征 机架插件式板卡结构，适配 DeltaV M 系列标准机架插槽；前面板布置双色 LED 状态指示灯、总线接线端子；后端屏蔽背板总线连接器对接机架背板；电路板内部背板数字回路与 FF 总线模拟驱动回路分区隔离，抑制总线浪涌干扰；板卡两侧配置金属锁紧卡扣，推入机架插槽锁紧固定。
工作原理 模块通过 DeltaV 机架背板总线接收 DCS 控制器下发的指令，驱动两路 FF H1 现场总线网段，与挂接在总线上的基金会现场总线仪表建立数字通信。模块采集仪表的测量、状态、诊断数据，打包后通过背板总线回传给 DeltaV 控制器。当配置总线就地控制回路时，模块配合现场仪表内功能块完成闭环调节。模块持续监测总线电压、电流、通信状态，检测到短路、断线、设备离线时，立即输出故障告警信号上传上位系统。
安装要求 模块安装于 DeltaV M 系列机架指定插槽，安装作业前切断机架全部背板供电电源，执行验电确认无电。模块对准插槽平稳推入机架，锁紧两侧金属卡扣，确认背板连接器完全咬合。FF 现场总线选用专用屏蔽双绞线，总线屏蔽层在控制柜侧单点接地，总线线缆远离大功率动力电缆。总线网段按照 FF 规范配置终端器，网段两端安装总线终端电阻。上电后，在 DeltaV 工程软件加载仪表 DD 文件，扫描总线设备，完成设备组态与回路分配。
使用注意事项 禁止带电插拔模块，带电插拔会损坏背板总线接口，造成模块永久损坏；FF 总线网段布线严格遵守 FF H1 总线长度与分支限制；总线发生短路故障时模块自动切断总线供电，故障排除后可自动恢复输出；备件更换选用同型号模块，更换完成后重新扫描总线设备，校验通信；定期巡检面板指示灯，排查总线设备离线、通信异常；存放环境保持干燥，防止金手指腐蚀。
