描述

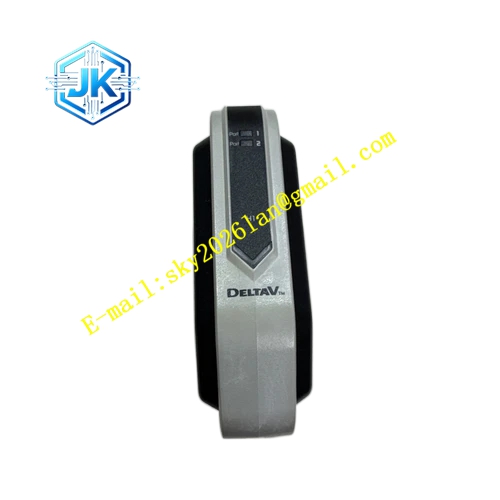

Emerson KJ3003X1-EA1
技术规格
- 通信接口：工业串行通信接口
- 支持多种工业标准通信协议
- 工作环境温度：0℃ ~ 60℃
- 存储温度：-40℃ ~ 85℃
- 相对湿度：5% ~ 95%，无冷凝
- 内置通信故障诊断、链路状态监测
- DeltaV 背板总线通信
功能特点 实现 DeltaV 背板总线与第三方工业通信协议之间双向协议转换。实时监测通信链路状态，通信中断、链路故障时上传告警信息至 DCS 系统。支持数据读写，读取第三方设备测量参数，下发设定指令。内置通信数据缓存，防止瞬时通信抖动造成数据丢失。前面板 LED 指示灯，显示模块运行、通信链路状态。支持热插拔维护。
应用场景 化工、电厂 DeltaV DCS 项目，用于对接第三方 PLC、在线分析仪表、智能阀门控制器、变频驱动器，实现跨系统数据交换。
性能参数
- 协议转换处理速度快，数据交互延迟低
- 通信链路故障检测响应迅速
- 数据缓存可靠，短时链路波动不丢失数据
- 长期连续通信稳定，降低通信中断概率
- 背板总线数据传输稳定可靠
材质构成 阻燃工程塑料外壳。内部多层阻燃玻纤环氧树脂 PCB 基板。集成通信处理器、隔离收发芯片、存储芯片、状态 LED 指示灯。背板连接器镀金铜合金，通信端子底座阻燃 PA 塑料，端子镀镍铜合金。
结构特征 标准 DeltaV 机架插卡式结构，适配 I/O 机架插槽。前面板配置运行、通信、故障 LED 指示灯，外部通信接线端子。两侧导轨搭配机械锁扣，锁紧固定，抵抗机柜振动。后端镀金背板连接器对接机架总线。
工作原理 模块通过 DeltaV 背板总线与 DCS 控制器交换数据，同时外部通信接口连接第三方设备。模块内置处理器完成协议解析与转换，接收第三方设备数据，转换为 DeltaV 系统可用数据上传控制器；接收 DCS 下发指令，转换为第三方设备识别的协议报文发送至外部设备。模块持续监测通信链路，链路异常时上报故障告警。
安装要求 模块沿导轨插入 DeltaV 机架插槽，锁紧机械锁扣。外部通信线缆使用屏蔽通信电缆，屏蔽层单点接地。通信线缆远离大功率动力电缆，降低电磁干扰。端子接线严格按照信号定义接线。模块上下预留通风间隙，散热口无遮挡。
使用注意事项 接线前确认第三方设备通信回路断电。通信线缆必须使用屏蔽双绞线，保证通信稳定。协议参数配置完成后下载至模块。定期检查通信端子紧固状态。更换模块前记录原有通信参数。禁止拆解模块外壳。
