描述

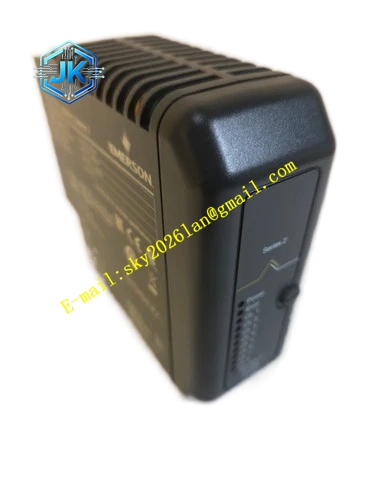

Emerson KJ2222X1‑BA1
技术规格
- 输入电压：24V DC（18‑30V DC 宽范围输入）
- 输出：为 I/O 本地背板总线提供稳定工作电压
- 功耗：最大 24W
- 故障检测：输入欠压、过压故障检测
- 工作温度：0℃ ~ 60℃
- 存储温度：‑40℃ ~ 85℃
- 相对湿度：5%‑95%，无凝露
- 防护等级：IP20，控制柜内部安装
- 适配硬件：DeltaV M 系列 I/O 载板
功能特点
- 将外部 24V 直流输入转换为 DeltaV 本地背板总线所需工作电源，为载板上全部 I/O 模块供电。
- 实时监测输入电压，发生过压、欠压故障时，通过背板总线向控制器上报电源故障报警。
- 内置输入反极性保护，电源正负极接反不会直接损毁模块。
- 内置过流、过热保护，输出过载时自动限制输出功率。
- 前面板 LED 指示灯，指示电源运行状态、故障状态。
- 支持热插拔，在线更换模块，I/O 站其余模块维持运行。
- 机械定位结构，只可以安装在 I/O 载板电源指定插槽。
应用场景 化工、电厂、炼油 DeltaV M 系列 DCS 控制柜，M 系列 I/O 载板的背板总线供电，整套 I/O 站电源管理。
性能参数
- 电压转换效率大于 85%。
- 故障响应时间小于 100ms，快速上报电源异常。
材质构成
- 外壳：黑色阻燃 ABS 工程塑料。
- PCB 基板：FR‑4 玻纤板，三防环氧树脂涂覆。
- LED 器件：工业级发光二极管。
- 后端连接器：镀金欧式连接器。
结构特征 插卡式电源适配器模块，前端面板布置电源状态 LED 指示灯。后端镀金连接器对接 I/O 载板背板总线，侧边机械锁扣，仅可插入载板电源专用插槽，支持热插拔维护。
工作原理 外部 24V 直流电源接入 KJ2222X1‑BA1，模块内部 DC‑DC 转换电路输出稳定电压供给 I/O 载板背板总线，为插槽上所有 I/O 模块提供总线工作电源。模块内部检测电路持续监测输入电压，出现过压、欠压故障时，通过背板总线将电源故障信号上传至 DeltaV 控制器，触发操作站报警。反极性、过流、过热保护电路在异常工况下保护模块硬件。
安装要求
- 将 KJ2222X1‑BA1 模块插入 I/O 载板电源专用插槽，锁紧机械锁扣。
- 外部 24V 供电线缆接入机柜供电回路，前端配置熔断器。
- 机柜接地排接地电阻小于 4Ω。
- 上电前确认供电电压在 18‑30V DC 范围，确认电源极性正确。
使用注意事项
- 只适配 M 系列 I/O 载板，不可用于 S 系列 I/O 硬件。
- 维护插拔模块佩戴防静电手环。
- 模块内部不存在现场可维修零部件，故障直接整体更换。
