描述

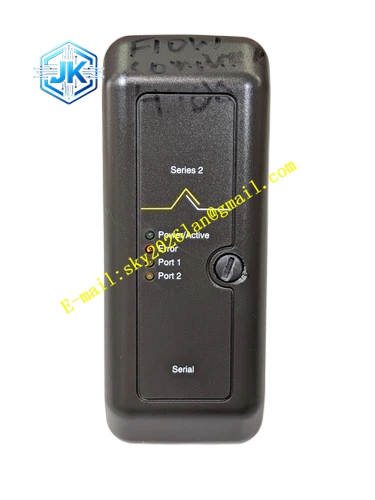

Emerson K2005X1-SQ1
技术规格
- 支持 DeltaV 专用远程 I/O 总线协议
- 支持冗余通信链路
- 工作环境温度：0℃ ~ 60℃
- 存储温度：-40℃ ~ 85℃
- 环境相对湿度：5% ~ 95%，无冷凝
- 内置通信看门狗
- 链路故障检测功能
功能特点 实现本地控制器与远程 I/O 机架高速双向数据交互。支持双缆冗余通信链路，单根通信线缆破损时自动切换备用链路，不中断控制。实时监测通信链路质量，识别断线、信号衰减、通信超时故障。前面板 LED 指示灯显示通信收发、链路状态、模块故障。支持热插拔操作，冗余架构下在线更换模块不影响系统运行。内置硬件自诊断，实时上报模块自身硬件故障。
应用场景 应用于石油化工、电厂、LNG 装置 DeltaV DCS 系统。用于远距离现场区域远程 I/O 机柜，采集远端工艺测点信号，实现远距离工艺监控与控制。
性能参数
- 通信传输延迟低，满足实时控制需求
- 长距离传输信号衰减控制稳定
- 工业强电磁环境通信稳定
- 链路故障识别快速，冗余切换无扰动
材质构成 阻燃玻纤环氧树脂 PCB 电路板。通信处理芯片、信号隔离器件、阻容滤波元件。背板连接器采用镀金触点。金属屏蔽层抑制外部电磁干扰。前面板使用阻燃工程塑料。
结构特征 标准插卡式板卡，适配 DeltaV 机架插槽。前面板集成通信接口与状态指示灯。机械锁扣，防止振动造成接触不良。电路板通信信号区域增加屏蔽处理，降低外部电磁噪声干扰。
工作原理 模块接收主控制器下发的控制指令，通过远程总线发送至远端 I/O 机架。同时接收远程 I/O 模块采集的现场数据与诊断信息，打包后回传给主控制器。看门狗电路持续监测通信链路状态，当主通信链路失效，系统自动切换至备用通信通道，并向 DeltaV 操作站发送链路故障报警。
安装要求 模块插入 DeltaV 机架指定插槽，锁紧扣。远程通信线缆使用专用屏蔽电缆，单点接地。通信线缆远离变频器、大功率电机等强干扰设备。机柜保护接地可靠，模块四周预留通风空间。
使用注意事项 通信线缆敷设严格遵守 DeltaV 布线规范。定期检查通信接头紧固状态。避免线缆拖拽、挤压损伤屏蔽层。禁止在非冗余系统运行时拔下模块。禁止拆解模块外壳。
