描述

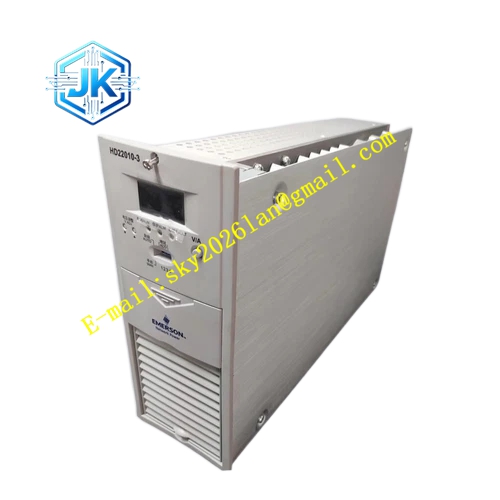

Emerson HD22010-3
技术规格：
- 品牌： Emerson
- 型号： HD22010-3
- 产品类型： 充电模块
- 额定输出电压： 220VDC
- 额定输出电流： 10A
- 版本： 3
- 三相输入额定电压： 380V，50Hz
- 电压变化范围： 380V ± 20%
- 频率变化范围： 50Hz ± 10%
- 浮充电压范围： 198V 至 260V
- 均充电压范围： 220V 至 284V
- 输出限流范围： 10% 至 100% 额定电流
- 稳压精度： ≤ ±0.5%（典型值 ≤ ±0.1%）
- 稳流精度： ≤ ±0.5%（典型值 ≤ ±0.1%）
- 纹波系数： ≤ 0.5%
- 转换效率： ≥ 95%（满负荷输出）
- 动态响应： 20% 负载跃变到 80% 负载时恢复时间 ≤ 200μs，超调 ≤ ±2%
- 可闻噪声： ≤ 55dB
- 工作环境温度： -5°C 至 +45°C
- 模块尺寸： 面板 126.5 × 221.5mm，箱体 110 × 198 × 310mm
- 模块重量： 6.1kg
- 绝缘电阻： 直流部分、系统部分与地之间施加 500V/50Hz 交流电压，绝缘电阻 ≥ 2MΩ
- 绝缘强度： 交流部分与直流部分和机壳间施加 50Hz 2kV 交流电压，一分钟无击穿无闪络
功能特点：
- 自冷/风冷结合散热： 轻载时自冷运行，降低噪声和能耗；重载时自动切换风冷
- 风扇温度控制： 风扇无级调速，根据输出电流和环境温度综合调速
- 多重保护功能： 输入过压保护、输入欠压保护、输出过压保护、输出欠压告警、短路保护、缺相保护和过温保护
- 遥控功能： 支持远程开/关机、均浮充切换
- 遥调功能： 输出电压、输出限流均连续可调
- 遥信功能： 上报开/关机状态和工作状态
- 故障显示： 告警信息以故障代码形式在 LED 上实时闪烁显示
- 输出短路回缩： 回缩电流 ≤ 40% 额定电流，可自恢复
应用场景：
- 35kV 至 330kV 变电站直流电源系统
- 电力系统蓄电池充电管理
- 发电厂直流供电系统
- 工业直流电源配电
材质构成：
- 三相无源 PFC 功率部分
- DC/DC 功率变换部分
- 辅助电源电路
- 输入输出检测保护电路
- 金属外壳
结构特征：
- 模块化插入式设计
- 面板配备 LED 显示屏和调压按钮
- 拨码开关用于控制方式选择和通信地址设置
- 散热风扇组件
工作原理：
HD22010-3 由三相无源 PFC 和 DC/DC 两个功率部分组成。前级三相无源 PFC 电路由输入 EMI 和三相无源 PFC 组成，实现交流输入的整流滤波和输入电流校正，使功率因数大于 0.94。后级 DC/DC 变换器将整流后的直流电压转换为稳定的 220VDC 输出，为蓄电池充电或为直流负载供电。
安装要求：
- 安装于直流屏机柜中
- 确保机柜通风良好
- 正确连接三相交流输入和直流输出
- 根据系统需求设置拨码开关（控制方式、通信地址）
使用注意事项：
- 手动调压按钮可使输出电压最高达 286V，系统正常时请勿随意调节
- 出厂时输出电压已整定在浮充电压值 234V
- 同一系统中模块通信地址不能相同
- 配套艾默生监控模块时，广播地址拨码必须拨到上端（地址 255）
- 同一串口上最多连接 16 个模块
- 定期检查故障代码显示，及时处理告警
