描述

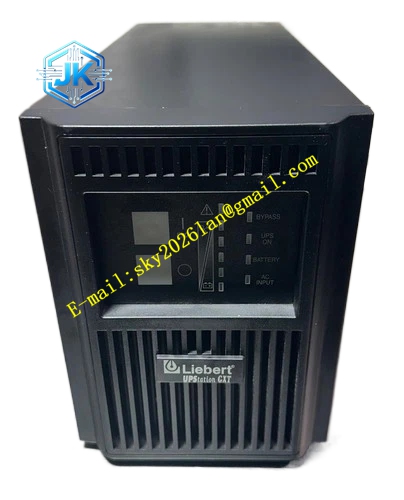

Emerson GXT4-1000RT230
技术规格：
- 品牌：Emerson / Liebert
- 系列：GXT4
- 型号：GXT4-1000RT230
- 产品类型：在线式不间断电源
- 额定容量：1000VA / 700W
- 输入电压：230Vac（176-288Vac 范围）
- 输入频率：50Hz ± 10%
- 输入功率因数：0.99
- 输出电压：220/230/240Vac ± 2%
- 输出频率：50Hz（同步范围 ±10%）
- 输出功率因数：0.7
- 电压谐波失真：≤2%（线性负载），≤5%（非线性负载）
- 转换时间：零中断（在线式）
- 电池类型：密封铅酸蓄电池
- 安装方式：机架式/塔式两用
- 尺寸：440 × 87 × 400 mm（2U 高度）
- 重量：约 17.5 kg（含电池）
- 认证：CE、IEC62040 等
功能特点：
- 双变换在线式：持续提供纯净稳定的正弦波输出
- 高输入功率因数：0.99，减少电网污染
- 宽输入电压范围：176-288Vac，减少电池放电次数
- 零转换时间：市电异常时无缝切换至电池供电
- 可扩展运行时间：支持外接电池组延长备份时间
- 智能管理：支持 SNMP、USB、RS232 通信接口
- LCD 显示：直观显示运行状态、负载、电池等信息
- 热插拔电池：支持在线更换电池，无需关机
- 机架/塔式两用：灵活适应不同安装环境
- ECO 模式：高效经济运行模式，提高效率
- 冷启动功能：无市电时可用电池启动 UPS
- 自动重启：市电恢复后自动启动输出
应用场景：
- 中小型数据中心
- 服务器和网络设备
- 通信基站
- 工业控制系统
- 医疗设备
- 安防监控系统
- 金融终端设备
- 实验室精密仪器
性能参数：
- 效率：在线模式 >90%，ECO 模式 >95%
- 电压调节精度：±2%
- 频率同步范围：50Hz ± 10%
- 动态响应：IEC62040-3 Class 1
- 动态恢复时间：60ms
- 过载能力：105-125% 负载 10 分钟，125-150% 负载 1 分钟
- 电池备份时间：根据负载和电池配置确定
- 充电时间：典型 3-5 小时充满
- 噪音水平：<50dB
材质构成：
- 坚固的金属机箱，提供电磁屏蔽
- 高品质 IGBT 逆变模块
- 密封铅酸蓄电池组
- 多层工业级印刷电路板
- 精密变压器和电感
- 大容量滤波电容
- 智能电池管理电路
- LCD 显示屏和控制面板
结构特征：
- 2U 标准机架高度设计
- 前面板配备 LCD 显示屏和功能按键
- 后面板配备输入输出插座、通信接口
- 可拆卸的机架安装耳
- 电池仓位于前部，便于维护和更换
- 优化的风道设计，确保散热
- LED 状态指示灯
- 紧急关机接口
工作原理：
GXT4-1000RT230 采用双变换在线式工作原理。市电输入首先经过整流器转换为直流电，一方面为电池充电，另一方面通过逆变器重新转换为纯净的交流电输出给负载。由于负载始终由逆变器供电，市电中的任何波动、谐波、浪涌、频率漂移等干扰都被完全隔离。当市电中断时，电池无缝接管，通过逆变器继续为负载供电，实现零中断切换。智能电池管理系统持续监测电池状态，优化充电过程，延长电池寿命。通信接口允许 UPS 与上位机通信，实现远程监控、自动关机等高级功能。
安装要求：
- 安装在通风良好的环境中，环境温度 0-40°C
- 确保前后左右有足够的散热空间
- 机架安装时使用专用导轨，确保牢固
- 正确连接输入输出电源线，注意相序和极性
- 接地必须可靠，接地电阻符合要求
- 避免安装在潮湿、多尘或有腐蚀性气体的环境
- 电池组远离热源和阳光直射
- 遵循当地电气安全规范
使用注意事项：
- 首次使用前对电池进行充分充电
- 定期检查电池状态，及时更换老化电池
- 不要超过 UPS 的额定负载
- 避免接入感性负载（如电机）和容性负载
- 定期进行电池自检和放电测试
- 保持 UPS 周围清洁，防止灰尘堵塞风道
- 长期不用时断开输入电源，定期给电池充电
- 发生故障时联系专业技术人员维修
- 记录 UPS 运行日志，便于故障分析
