描述

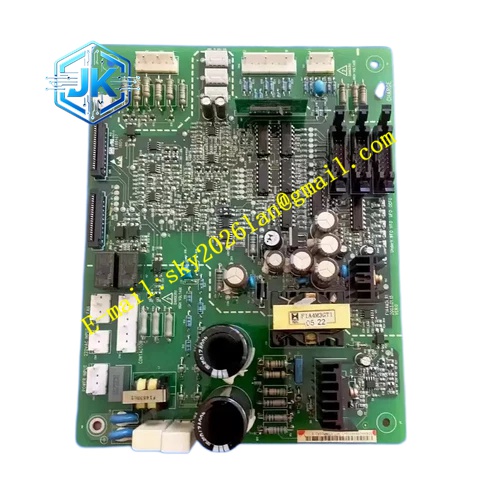

Emerson F1A4M3GR1
技术规格：
- 品牌：Emerson（艾默生）
- 型号：F1A4M3GR1
- 产品类型：变频器的电源板
- 适用系列：EV2000 系列
- 适用型号：EV2000-4T1100G/132/160/200P
- 输入电压：三相交流 380V 等级
- 输出电压：多路直流输出（+5V、+12V、+15V、+24V 等）
- 工作温度：工业级温度范围
- 防护等级：符合变频器内部环境要求
功能特点：
- 多路输出：提供变频器各电路所需的不同电压等级
- 高效率：采用开关电源技术，转换效率高
- 宽输入范围：适应电网电压波动
- 隔离设计：输入输出之间电气隔离，提高安全性
- 过载保护：输出短路和过载时自动保护
- 低纹波：输出电压纹波小，确保控制电路稳定
- 软启动：上电时缓慢建立输出电压，减小冲击
- 温度保护：过热时自动关断输出
应用场景：
- EV2000 系列变频器维修替换
- 大功率电机变频驱动
- 工业生产线主传动控制
- 起重机械
- 矿山机械
- 冶金设备
- 大型风机水泵
- 压缩机站
性能参数：
- 转换效率：高效率，减少热量产生
- 输出电压精度：±5% 以内
- 纹波电压：低纹波，确保信号质量
- 响应速度：快速响应负载变化
- 保护功能：完善的过压、欠压、过流、短路保护
- 工作温度范围：适应工业环境温度
材质构成：
- 多层工业级印刷电路板
- 高品质开关电源变压器
- 大功率 MOSFET 或 IGBT 开关管
- 低 ESR 电解电容和陶瓷电容
- 精密稳压芯片和 PWM 控制器
- 光耦隔离器件
- 保险丝和热敏电阻
- 散热片和导热材料
结构特征：
- 紧凑的 PCB 布局，优化功率密度
- 高压区和低压区物理隔离
- 大电流走线加宽加厚
- 大面积散热铜箔
- 精密变压器和电感元件
- 多路输出端子排
- 安装孔位与变频器机箱匹配
- 清晰的电压标识和极性标注
工作原理：
F1A4M3GR1 电源板接收来自变频器整流部分的直流母线电压或直接从交流输入取电，通过高频开关电源电路转换为多路稳定的直流输出电压。开关电源控制器根据反馈信号调节开关管的导通时间，维持输出电压稳定。各路输出之间通过变压器实现电气隔离，提高系统安全性。电源板内置多重保护电路，当检测到输出短路、过载、过压、欠压或过热时，立即关断输出，保护电源板和变频器其他电路不受损坏。
安装要求：
- 由专业技术人员进行安装
- 安装前断开变频器所有电源
- 等待电容器完全放电（至少 10 分钟）
- 佩戴防静电手环
- 确认电源板型号与变频器匹配
- 正确连接所有电源线和信号线
- 确保电源板固定牢固
- 安装后测量各路输出电压，确认正常
使用注意事项：
- 严禁带电操作
- 避免触摸电路板上的元器件
- 保持电源板清洁，防止灰尘堆积影响散热
- 定期检查电容是否有鼓包或漏液
- 存储时注意防潮
- 更换后需测试各路输出电压
- 注意输入输出电压极性
- 发生故障时不要强行上电
