描述

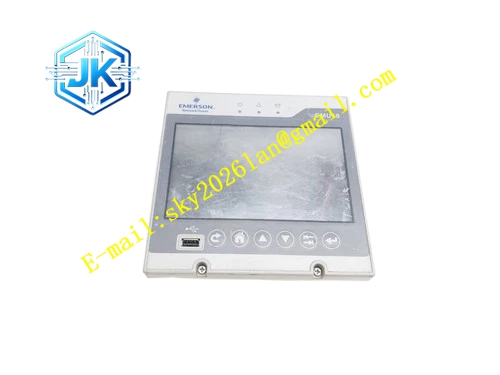

Emerson EMU10
技术规格
- 输入信号：电涡流、磁电、4‑20mA、压电振动信号
- 通道数量：最多 10 个监测通道
- 继电器输出：多路无源继电器触点
- 通信：RS485，Modbus RTU
- 供电：24V DC
- 工作温度：0℃至 60℃
- 存储温度：‑40℃至 70℃
- 湿度：5%‑95% 无凝露
- 防护等级：IP20（机柜安装）
- 认证：CE，Class1 Div2
功能特点
- 多类型传感器信号接入，支持轴振、瓦振、轴向位移、转速同步监测。
- 本地液晶显示屏，直接查看实时测量数值、报警状态。
- 两级报警设置，预警与危险阈值独立配置，继电器分别输出。
- 内置事件记录，存储报警发生时间、报警类型。
- Modbus RTU 通信，将监测数据上传 DCS、SCADA 系统。
- 通道故障诊断，识别传感器断线、短路故障并触发报警。
- 模块化通道设计，可按需增减监测通道。
应用场景 中小型压缩机、工业风机、泵组、小型汽轮机，用于石化、冶金、水处理工厂辅助机组状态监测，安装在现场控制柜，实现设备振动、位移、转速监测与报警联锁。
性能参数
- 测量精度：满量程 ±1%
- 继电器触点容量：无源触点，用于报警联锁回路
- 事件记录容量：存储不少于 1000 条事件
- 采样速率：每通道高速同步采样
材质构成
- 外壳：冷轧钢板喷涂灰色工业漆
- 前面板：PC 阻燃塑料，液晶显示屏
- 内部 PCB：FR‑4 阻燃电路板，三防涂覆
- 接线端子：弹簧笼式阻燃端子，铜合金弹片
结构特征 标准壁挂式机箱，前面板配置显示屏、状态指示灯与操作按键。机箱背部布置电源端子、传感器输入端子、继电器输出端子、通信端子。内部集成电源板、信号采集板、继电器板，板卡之间板载总线通信。
工作原理 外部传感器信号接入机箱背部端子，采集板对信号调理、采样、运算，得到振动、位移、转速数值。数值和预设预警、危险阈值对比，超出阈值驱动对应继电器动作。实时数据在本地屏幕显示，同时通过 Modbus RTU 上传控制系统。设备持续诊断传感器回路，回路故障时触发故障报警。
安装要求
- 壁挂安装在室内控制柜内，避免阳光直射、高温凝露环境。
- 传感器信号线和动力电缆分开敷设，降低电磁干扰。
- 供电采用稳定 24V DC 电源，电源配套浪涌保护。
- 设备保护地可靠接地，接地电阻小于 4Ω。
- 接线完成后在面板配置通道类型、量程、报警阈值。
使用注意事项
- 继电器触点为信号级触点，如需驱动大功率负载，外部增加中间继电器隔离。
- 传感器线缆接线紧固，松动会造成测量跳变。
- 定期导出事件记录，分析设备历史报警情况。
- 禁止在设备运行状态下随意修改报警阈值，避免误联锁。
- 设备内部板卡无现场维修部件，故障直接更换备件。
