描述

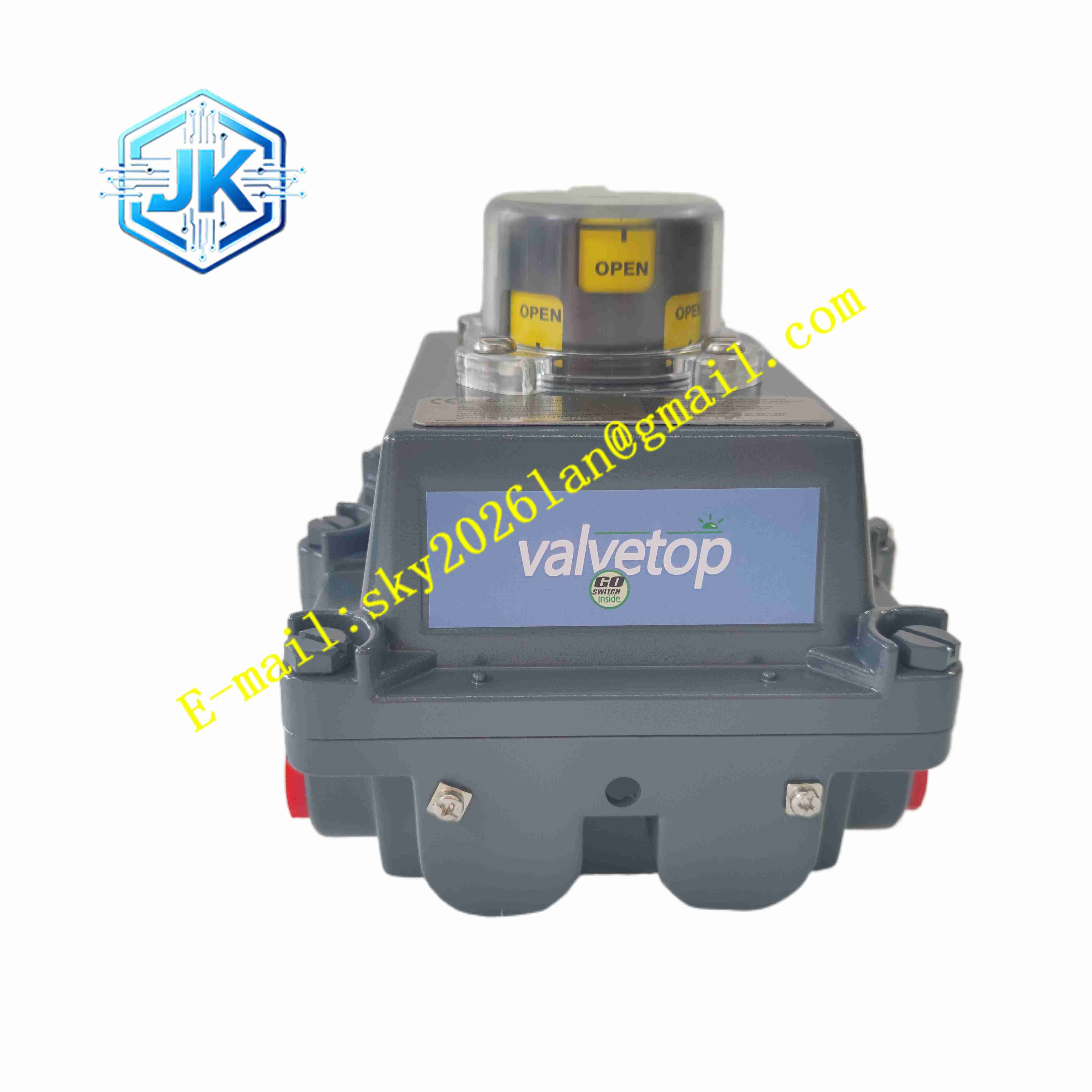

Emerson DXP-L21ZNEB
详细技术规格
- 产品类型：阀门阀位回讯限位开关
- 输出类型：机械式微动开关 + 磁感应开关
- 触点容量：250V AC 5A
- 回路数：2 至 4 路
- 防护等级：IP67
- 防爆认证：ATEX、FM 本安与隔爆
- 工作温度：-40℃至 + 80℃
- 存储温度：-50℃至 + 90℃
- 安装方式：NAMUR 标准直装
- 指示：机械就地位置指示牌
- 电缆入口：M20 电缆接头
- 外壳：铝合金防腐喷涂
- 寿命：100 万次机械操作
功能特点
- 机械式微动开关与磁感应开关双重位置检测
- NAMUR 标准安装，适配各类气动执行机构
- IP67 全密封，防水防尘
- ATEX 防爆认证，可用于危险区
- 就地机械位置指示牌，现场可视
- 无源干接点输出，直接接入 DCS DI 卡
- 凸轮可调，精准设定全开全关位置
- 耐油防腐铝合金外壳
- 宽温 – 40℃至 + 80℃
- 100 万次机械寿命
应用场景
- 气动球阀、蝶阀位置回讯
- 防爆区阀门状态反馈
- 紧急切断阀位置监测
- 水处理阀门开关状态
- 油气管道阀门阀位远传
材质构成
- 外壳：铝合金防腐喷涂
- 微动开关：密封型工业微动开关
- 凸轮：不锈钢
- 指示牌：防腐塑料
- 电缆接头：黄铜镀镍防爆接头
- 密封：丁腈橡胶密封圈
结构特征
- 长方体铝合金密封壳体
- 顶部透明观察窗可见位置指示牌
- 侧面 M20 电缆入口
- 底部 NAMUR 标准安装法兰
- 内部凸轮驱动微动开关
- 主轴连接阀门执行机构
工作原理 阀门执行机构主轴旋转时带动限位开关内部凸轮同步旋转。凸轮轮廓推动微动开关触点切换，输出全开或全关干接点信号。同时磁感应开关检测凸轮磁钢位置，双重冗余输出阀位信号。顶部观察窗内的指示牌随主轴旋转，现场人员可直接看到开关状态。信号经电缆远传至 DCS 系统。
安装要求
- NAMUR 法兰直装在执行机构顶部
- 主轴与执行机构输出轴连接
- 调整凸轮使全开全关位置精准触发
- 防爆区域按防爆规范接线
- M20 电缆接头拧紧保证 IP67
- 工作温度 – 40℃至 + 80℃
- 接地端子接壳体保护地
- 安装后手动全行程验证开关动作
使用注意事项
- 凸轮调整后必须锁紧防松螺钉
- 电缆接头未拧紧会降低防护等级
- 防爆区开盖必须断电
- 触点容量不得超过额定值
- 备件存放干燥环境
- 定期检查开关动作可靠性
- 电缆破损及时更换
