描述
Emerson A6740‑10
技术规格
- 模块宽度：10TE，高度 3U
- 逻辑输入：60 路状态输入，包含通道正常、预警、危险状态信号
- 内部逻辑表达式：最多支持 30 组逻辑表达式组态
- 继电器输出：16 路独立继电器触点输出
- 输出延时设置：0‑30 秒软件可配置延时
- 模块净重：约 320g，毛重约 450g
- 工作温度：0℃‑65℃
- 存储温度：‑40℃‑70℃
- 湿度范围：5%‑95% 无凝露
- 抗冲击：峰值 98m/s²，脉冲 16ms
- 防护等级：前面板 IP20，电路板本体 IP00
- 认证标准：CE、UL，符合 API670 规范
功能特点
- 支持热插拔，系统带电状态可直接拆装模块，不会中断其余通道运行
- 内置逻辑组态功能，可完成与、或、非等逻辑运算，灵活组合多路监测信号触发继电器动作
- 16 路独立继电器通道，每一路输出可单独配置报警延时，规避瞬时扰动造成误联锁
- 面板设置状态指示灯，每一路继电器对应指示灯直观显示当前触点动作状态
- 电路板整体三防涂覆，满足 ISA‑S71.04‑1985 G3 等级工业污染环境使用条件
- 支持锁存继电器模式，继电器动作之后保持状态，需要软件手动复位
- 适配 A6500‑SR 机架背板总线，直接通过背板获取全部测量卡报警状态信号，无需额外外部接线
应用场景 安装于 A6500‑SR 机架继电器插槽，用于汽轮机组、压缩机、燃气轮机等大型旋转机组 TSI 保护系统，输出硬接点信号接入机组 PLC、DCS、联锁跳闸回路，实现振动超标、位移超限、转速异常时声光报警、机组联锁停机，大量应用在炼油化工、电厂、煤化工装置关键机组机柜。
性能参数
- 继电器触点容量：支持交直流报警回路，单路触点最大承载按照系统规范执行，禁止超负载驱动大功率设备
- 总线接口：AMS6500 系统内部背板总线
- 组态方式：上位 AMS6500 配置软件完成逻辑编辑、延时参数设置
- 模块功耗：由机架背板总线供电，无需外接独立电源
- 故障自诊断：模块内部监测自身供电、继电器回路故障，故障信号上传至上位监控软件
材质构成
- 前面板：铝合金冲压面板，丝印指示灯标识、型号
- PCB 基板：FR‑4 阻燃玻纤电路板，表面 HumiSeal 三防涂层
- 继电器元器件：工业级信号继电器，金属外壳触点组件
- 背板连接器：镀金工业欧式接插件，降低接触电阻，抗振动氧化

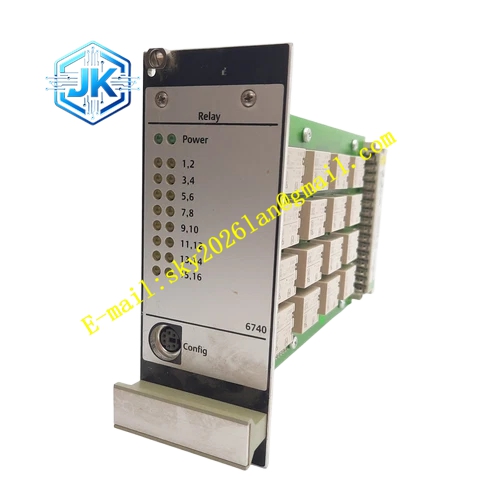

结构特征 标准 DIN 欧式插卡结构，3U 高度，10TE 窄宽度，占用机架单个插槽；模块前端带金属拉手，方便插拔操作；面板排布电源指示灯、1‑16 通道状态 LED 指示灯；后端镀金欧式连接器对接机架背板总线；模块两侧设置卡扣，插入机架插槽后锁紧，抵御现场设备振动。
工作原理 模块经由机架背板总线接收各个测量卡发送的预警、危险、通道故障状态信号，内部处理器执行预先组态的逻辑运算条件；当逻辑条件达成，对应通道继电器线圈通电，继电器触点发生通断切换，输出无源开关硬接点，向外接控制系统传递报警或者跳闸信号；模块同时采集自身工作状态，故障信息回传监控系统。
安装要求
- 只能安装在 A6500‑SR 机架指定继电器卡槽位置，不可安装在普通测量卡插槽。
- 安装对准导轨平稳推入，后端连接器完全咬合背板，卡扣锁紧固定。
- 继电器输出回路外部接线严格控制触点负载，不可超过继电器额定容量。
- 继电器外部接线线缆和传感器弱信号线缆分开敷设，避免干扰。
- 机柜环境维持 0‑65℃工作区间，保证通风，避免热量堆积。
- 模块完成硬件安装之后，上位配置软件下载逻辑组态参数，激活对应功能。
使用注意事项
- 继电器触点为信号级触点，禁止直接驱动大功率接触器，中间必须增加中间继电器隔离。
- 热插拔操作抓住金属拉手，禁止拉扯面板指示灯部分，避免模块内部损坏。
- 定期检查继电器输出回路接线端子紧固，振动环境会出现接线松动。
- 逻辑组态完成之后，执行完整回路测试，验证每一路继电器触发逻辑正确。
- 模块电路板本体无防护，禁止手触碰电路板元器件，防止静电损坏。
- 发生频繁继电器动作故障，排查外部回路负载，杜绝过流损毁继电器触点。
