描述

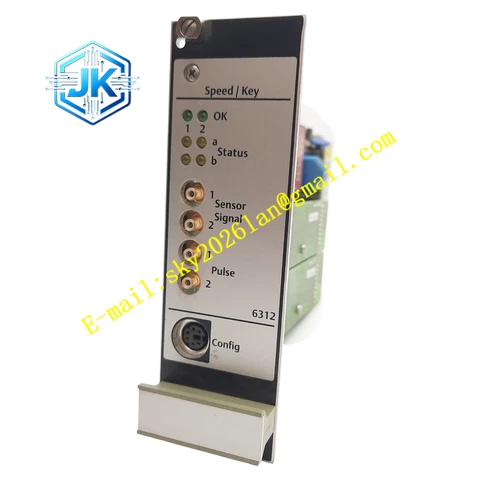

Emerson A6312
技术规格：
- 传感器输入：2 路独立电涡流差分输入，与电源 galvanically 隔离
- 兼容传感器型号：6422、6423、6424、6425 电涡流位移传感器，配套驱动器 CON 011/91、021/91、041/91
- 输入电阻：>100 kΩ
- 输入电压范围：0 至 ±27.3 VDC
- 输入频率范围：0 – 20,000 Hz，对应 65,535 RPM
- 传感器供电：独立缓冲传感器电源，与所有系统电压 galvanically 隔离，开路 / 短路保护；标称电压 -26.75 VDC，标称电流 20 mA，最大 35 mA
- 测量范围：通过配置软件连续可调，最小范围 2 V，最大范围 0 – 30 V
- 前面板缓冲输出：2 路 ±10 V 信号输出（输入电平衰减系数 0.15），负载 >100 kΩ，频率范围 0 Hz – 16 kHz（-3 dB）
- 后面板电流输出：每通道 0/4 – 20 mA，与主值成比例，开路 / 短路保护，允许负载 <500 Ω，精度 ±1% 满量程，稳定时间可配置 0 – 10 秒
- 后面板脉冲输出：每通道 0 Hz – 20 kHz，开路 / 短路保护，允许负载 >10 kΩ
- TTL 脉冲输出：每通道 0 – 20 kHz，开路 / 短路保护，允许负载 >10 kΩ
- 配置接口：Mini-DIN 接口，RS-232，用于配置和参数 / 状态监测
- 报警设定：Alert 与 Danger 两级，可选常开 / 常闭，每通道 0 – 5 秒延时（配合 A6740 继电器卡可达 0 – 36 秒），可调范围 5 – 100% 满量程，分辨率 1% 满量程，下降沿报警回差 0 – 20% 满量程，支持通道非 OK 时闭锁
- 远程功能：远程可选量程倍率（1.00 – 4.99 倍，继电器输入）、远程跳闸旁路（继电器输入）
功能特点：
- 双通道 3U 尺寸插入式模块，较传统 6U 四通道卡节省一半机柜空间
- API 670 合规，支持热插拔
- 冗余测速模式：基于传感器间隙电压和脉冲计数 / 比较自动切换主备测速探头
- 自诊断功能：监测硬件、电源输入、硬件温度、传感器及电缆状态、过载、系统看门狗
- 支持热配置测量模式
- 双通道联合使用可检测旋转方向（两个相位偏移的触发标记）
- 零转速监测：检测 1 – 255 个触发标记的齿盘零转速，测量两个脉冲间时间 1 – 1700 秒，正反转均可
- 转速测量：带触发轮（1 – 255 个触发标记）的正反转检测，最高频率 20 kHz
- 配置密码保护
- 绿色 LED 指示通道 OK，黄色 LED 指示 Alert/Danger
应用场景：蒸汽轮机、燃气轮机、压缩机、水轮机等涡轮机械的转速与键相监测；用于零转速报警、反转监测、过程跟踪及高级分析的相位参考。
性能参数：
- 电流输出精度：±1% 满量程
- 报警分辨率：1% 满量程
- 报警回差：0 – 20% 满量程
- 脉冲宽度时间窗口：5 – 10 ms
- 功耗：最大 6 W，250 mA（24 VDC 时）
材质构成：PCB/EURO 卡格式，符合 DIN 41494；前面板为金属材质带标识手柄。
结构特征：
- PCB 尺寸：100 × 160 mm（3.937 × 6.300 in）
- 宽度：30 mm（1.181 in，6 TE）
- 高度：128.4 mm（5.055 in，3 HE）
- 长度：160 mm（6.300 in）
- 净重量：约 320 g（0.705 lbs）
- 毛重量：约 450 g（0.992 lbs，含标准包装）
- 包装体积：约 2.5 dm³（0.08 ft³）
- 占用槽位：1 槽位
- 每 19 英寸机架可安装 14 个模块
- 安装方式：插入式 Eurocard，配 AMS 6000 系列 19 英寸机架
工作原理：电涡流位移传感器将旋转轴上齿盘 / 键槽的位移变化转换为电压脉冲信号输入监测卡。卡内电路对脉冲进行计数和频率测量，计算转速（RPM）和键相相位。双通道冗余模式下，主备传感器安装于同一轴向平面，当主传感器间隙电压异常或脉冲计数偏差时自动切换至备用通道。输出侧将转速值转换为标准 0/4 – 20 mA 模拟量和 TTL 脉冲信号供 DCS 或其他系统使用。
安装要求：
- 安装于 AMS 6000 系列 19 英寸机架机箱内
- 卡件支持热插拔，无需断电更换
- 传感器电缆需正确连接至背板端子
- 冗余模式下主备传感器必须安装于同一轴向平面以确保切换时相位连续性
使用注意事项 / 环境条件：
- 工作温度：0° – 65°C（32° – 149°F）
- 存储温度：-30° – 85°C（-22° – 185°F）
- 相对湿度：5 – 95%，无凝结
- 模块防护等级：IP 00（DIN 40050）
- 前面板防护等级：IP 21（DIN 40050）
- 气候等级：DIN 40040 class KTF
- 振动：IEC 68-2 part 6，0.15 mm（10 – 55 Hz），19.6 mm/s²（55 – 150 Hz）
- 冲击：IEC 68-2 part 29，98 m/s² 峰值，16 ms
- EMC：EN50081-1 / EN50082-2
- 认证：API 670 合规
- 设备内部电容在断电后仍可能带电，开盖操作须由专业人员执行
- 维修和校准仅能在 Emerson 工厂进行
