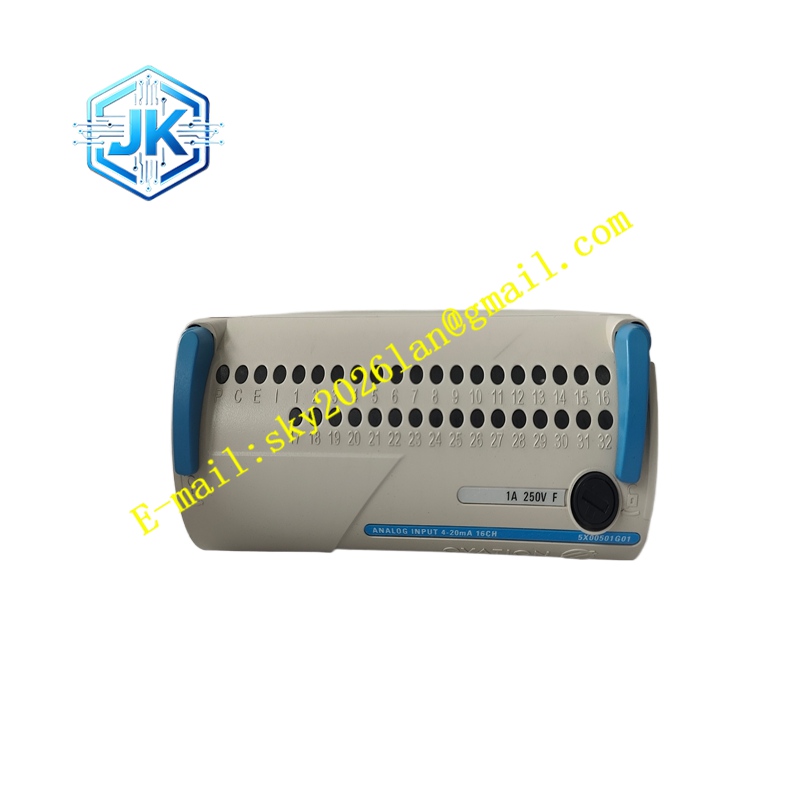

Emerson 5X00501G01
产品简介： 该卡件属于 Emerson Ovation DCS 集散控制系统标准 I/O 模块，主要承担工业现场数字开关量信号采集任务。模块采集现场阀门限位触点、设备启停反馈开关、就地操作按钮、压力开关、液位开关等无源或者有源触点信号，把现场通断状态转换成数字信号，通过背板总线上传至 Ovation 控制器，用于火电、化工流程的设备状态监控、联锁逻辑判断，是流程 DCS 系统中基础的状态采集备件。
技术规格： 型号 5X00501G01；适配 Ovation DCS 标准 I/O 机架；通道类型为数字量输入；同时兼容干接点无源信号、24V 直流湿接点有源信号；背板通讯总线采用 Ovation 专有 I/O 高速总线；模块额定供电 24V 直流；每一路输入通道配置独立光电隔离器件；支持单通道开路、短路故障诊断；卡件支持系统软件在线识别、在线配置；通道信号采集支持滤波时间设置。
功能特点： 每一路输入通道配备独立光电隔离电路，切断现场强干扰回路和 DCS 内部控制回路的电气联系，抑制现场感应干扰、浪涌信号；周期性实时采集现场开关触点通断状态，打包上传至 DCS 控制器；单一路通道出现短路、断线故障，不会影响模块其余通道正常采集；卡件面板自带运行指示灯、模块故障指示灯、通道状态指示灯；工程师站软件可以在线配置每一路通道信号极性、信号滤波时长；模块支持在线诊断，故障信息上传至 DCS 监控画面。
应用场景： 火力发电机组锅炉侧、汽机侧辅助系统，市政大型水处理厂，化工连续流程生产装置，油气集输场站，采集泵运行反馈信号、风机状态信号、阀门开到位关到位限位信号、现场就地急停按钮、压力开关动作信号。
性能参数： 信号采集响应速度快，滤波参数可适配现场触点抖动工况；通道隔离电压满足工业高压隔离安全标准；模块工作温度范围 – 40℃至 85℃；相对湿度 5% 至 95% 无凝露；总线通讯周期稳定，数据不会丢失。
材质构成： 电路板基材选用 FR-4 阻燃玻纤板；背板连接器接触触点镀金，提升插拔寿命；模块外壳采用灰色阻燃工程塑料；接线端子基座为阻燃 PC 塑料，端子导电件采用铜合金镀镍，耐磨防锈。
结构特征： 标准 Ovation 机架横向插卡式结构，水平推入 I/O 机架卡槽；卡件前端面板布置 LED 状态指示灯，方便现场目视检查；卡件后端金手指结构对接机架背板通讯与供电总线；采用卡件本体和外部端子底座分离设计，端子底座固定在机架前端，现场线缆接入端子底座，卡件可以单独插拔更换，无需重新拆线。
工作原理： 现场设备开关触点线缆接入前端端子底座，信号经过限流电阻、瞬态抑制二极管之后送入光电耦合器件，光耦实现现场外部回路和 DCS 内部逻辑回路电气隔离；光电器件将触点通断状态转化为高低数字电平，模块内部 FPGA 逻辑电路将所有通道信号打包，通过背板高速总线发送至 Ovation 主控制器，参与系统联锁、报警、画面显示逻辑运算。
安装要求： 模块安装在 Ovation 原厂标准 I/O 机架；机架整体垂直固定在控制柜内部；现场数字信号线缆使用屏蔽双绞线；屏蔽线缆屏蔽层在控制柜内部单点接至保护地排；模块插拔、端子接线操作前，切断对应机架电源；安装完成后，在 DCS 工程师站执行硬件识别，确认通道正常。
使用注意事项： 接线时区分干接点、湿接点两种接线方式，严格按照 Ovation 图纸端子定义施工；信号线避开大功率电机、变频器动力电缆并行敷设，减少电磁干扰；模块支持热插拔功能，热插拔操作仅可以在 Ovation 系统允许的维护模式下执行；备件存储环境避开腐蚀性气体、容易凝露的潮湿区域。
