描述

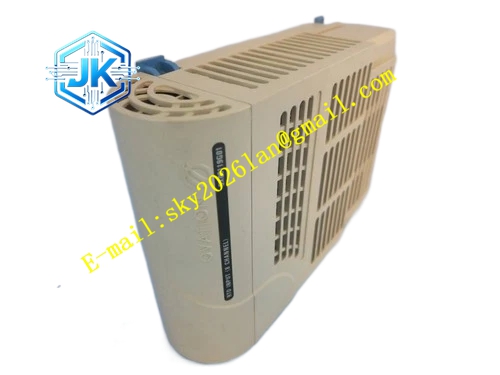

Emerson 5X00119G01
技术规格
- 信号类型：4~20mA 模拟电流信号
- 多通道独立模拟采集
- 通道光电隔离
- 工作环境温度：0℃ ~ 60℃
- 存储温度：-40℃ ~ 85℃
- 相对湿度：5% ~ 95%，无冷凝
- 断线、短路、超量程回路诊断
- DeltaV 背板 I/O 总线通信
功能特点 各通道独立光电隔离，切断现场地环路干扰。高精度模数转换电路，稳定采集 4-20mA 变送器信号。实时监测回路状态，识别断线、短路、超量程故障。前面板 LED 指示灯展示模块供电、运行、故障、通道状态。支持软件量程组态、数字滤波设置。适配 DeltaV 冗余系统架构，支持冗余机架下热插拔。
应用场景 化工、油气、制药、电厂 DeltaV 控制系统，采集压力、温度、液位、流量变送器信号，用于工艺监控、闭环调节、超限报警。
性能参数
- 模数转换测量精度高，温漂小
- 信号采样速率稳定
- 抗电磁干扰能力强
- 7×24 小时不间断长期运行
材质构成 多层阻燃玻纤环氧树脂 PCB 基板。高精度 AD 转换芯片、光电隔离器件、滤波元器件。背板连接器镀金触点。接线端子铜合金，阻燃塑料基座。前面板阻燃工程塑料，板卡内置金属屏蔽层。
结构特征 标准插卡式板卡，适配 DeltaV 机架插槽。前面板集成接线端子与 LED 状态指示灯。机械锁扣，抵御机柜振动，防止板卡松动。模拟信号回路与数字通信回路分区隔离，降低信号串扰。
工作原理 现场变送器输出 4~20mA 电流信号送入模块接线端子，经过浪涌保护、隔离电路，送入模数转换芯片，将模拟量转为数字信号。模块将测量数据和通道诊断信息通过 DeltaV 背板总线上传控制器。模块持续巡检每一路通道，一旦检测故障，立即上传报警信息。
安装要求 垂直插入 DeltaV 机架插槽，扣紧机械锁扣。现场信号线选用屏蔽双绞线，屏蔽单点接地。信号电缆与高压动力电缆分开桥架敷设。机柜保护接地连接至接地铜排，模块预留散热空间。
使用注意事项 接线前确认信号类型，禁止接入超出额定范围电压。定期清理接线端子积尘，检查端子紧固情况。保持模块通风通道通畅。禁止私自拆解模块壳体。
