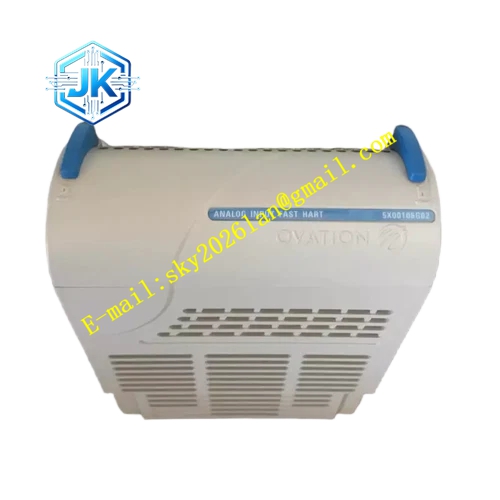

Emerson 5X00106G02
技术规格：
- 品牌： Emerson（Westinghouse Ovation）
- 型号： 5X00106G02
- 产品类型： 模拟量输入模块
- 系统平台： Emerson Ovation DCS
- 输入通道： 16 路模拟量输入
- 通信协议： HART 协议
- 输入信号范围： -40mA 至 +40mA
- 产地： 美国 / 新加坡
- 安装方式： 机架式安装
- 结构形式： 模块式
功能特点：
- 高精度模拟量采集： 采用先进的硬件电路设计和信号处理算法，对模拟信号进行极其精确的采集和数字转换，确保测量数据的准确性
- HART 协议通信扩展： 兼容 HART 协议，能够与支持 HART 协议的智能现场设备进行双向数字通信，不仅获取设备的测量值，还能读取设备的配置信息、运行状态诊断数据等
- 宽输入信号范围： 输入信号范围宽达 -40mA 至 +40mA，能够适应各种类型和量程的传感器及现场设备，无论是低电平弱信号还是相对高幅值信号都能准确采集
- 16 路模拟量输入： 提供 16 个模拟量输入端口，每个端口都兼容 HART 通信，大大扩展了设备管理功能
- 便捷的系统集成： 采用标准机架式安装方式，尺寸规格符合工业控制柜的通用标准，通信接口和协议遵循行业通用规范，能够与 Emerson Ovation 控制系统及其他第三方控制系统无缝对接
- 灵活配置： 支持灵活配置，满足不同应用场景的需求
应用场景：
- 电力系统的电压、电流等模拟量监测
- 石油化工行业的智能压力变送器、温度传感器等设备的数据采集
- Ovation DCS 系统的模拟量信号采集
- 需要 HART 通信的智能设备监控
- 各类工业自动化系统的过程控制
- 水处理行业的流量、液位监测
性能参数：
- 输入通道数： 16 路
- 输入信号范围： -40mA 至 +40mA
- 通信协议： HART 协议
- 采集精度： 高精度
- 抗干扰能力： 强
- 工作温度： 适应工业环境
材质构成：
- 工业级 PCB 电路板
- 高精度 A/D 转换电路
- HART 通信电路
- 信号隔离电路
- 高品质元器件
- 标准化模块外壳
结构特征：
- 模块式结构
- Ovation 系统背板接口
- 16 路模拟量输入接线端子
- HART 通信接口
- 状态指示灯
- 信号隔离电路
工作原理：
5X00106G02 通过 16 路输入端子接收来自现场传感器、变送器等设备的模拟信号（电压、电流等），信号经过隔离、放大和 A/D 转换后，将模拟信号转换为数字信号。模块支持 HART 通信协议，通过频移键控（FSK）原理在 4-20mA 模拟信号上叠加 0.5mA 的音频数字信号，实现与智能设备的双向数字通信。转换后的数字信号通过 Ovation 系统背板传输至控制器进行处理和分析，同时通过 HART 协议读取现场设备的配置信息、运行状态和诊断数据。
安装要求：
- 安装于 Ovation 系统机架的相应插槽中
- 确保模块与背板连接器接触良好
- 按照端子标识正确连接现场模拟信号线
- 注意信号线的屏蔽和接地，减少干扰
- 确保工作电压符合模块要求
- HART 通信注意接线规范和设备兼容性
使用注意事项：
- 确认模块型号与 Ovation 系统配置匹配
- 定期检查模块运行状态和指示灯
- 模拟信号接线注意极性和信号类型
- 确保输入信号在模块允许范围内（-40mA 至 +40mA）
- 更换模块时注意断电操作
- 利用 HART 功能定期进行设备诊断和参数设置
- 定期检查接线端子的连接状态
- 注意信号线的屏蔽，防止电磁干扰
