描述

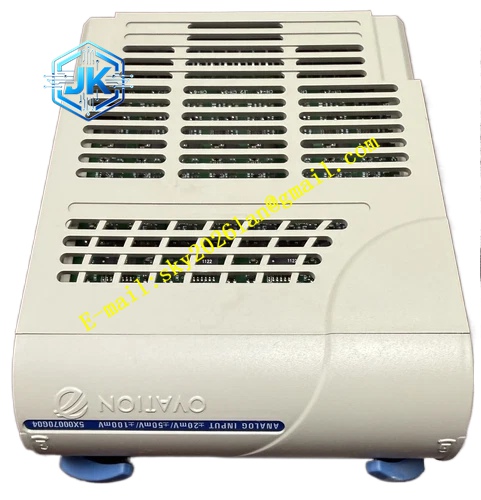

Emerson 5X00070G04
技术规格
- DeltaV 本地 I/O 高速总线通信
- 工作环境温度：0℃ ~ 60℃
- 存储温度：-40℃ ~ 85℃
- 相对湿度：5% ~ 95%，无冷凝
- 内置通信故障自检、硬件看门狗电路
- 支持通信故障报警上传
功能特点 高速双向数据传输，保障控制器与 I/O 卡件之间实时数据交互。硬件看门狗电路持续监测模块运行状态，程序异常自动硬件复位。实时监测通信总线状态，总线故障立即上报 DCS 系统。前面板 LED 指示灯，显示模块运行、通信链路、故障状态。冗余控制器架构下，模块支持冗余通信切换。支持热插拔操作。
应用场景 石油、化工、电厂 DeltaV 本地 I/O 机架，安装于控制器机架，实现控制器与本地 I/O 卡件之间的数据交互。
性能参数
- 通信传输延迟低，满足实时闭环控制需求
- 数据包校验可靠，杜绝错误数据下发
- 工业电磁环境通信稳定
- 7×24 小时连续运行稳定
材质构成 多层阻燃玻纤环氧树脂 PCB。通信处理芯片、总线驱动芯片、隔离元器件。镀金背板连接器。阻燃塑料前面板，板卡内置金属屏蔽层。
结构特征 标准插卡式板卡，适配 DeltaV 控制器机架插槽。前面板集成通信状态 LED 指示灯。机械锁扣，抵抗机柜振动，防止接触不良。通信电路分区布局，减少信号干扰。
工作原理 模块通过背板总线接收控制器的控制指令，转发至机架内各个 I/O 卡件。同时采集各 I/O 卡件上传的测量数据和诊断信息，打包回传给控制器。模块持续监测总线通信质量，通信中断时触发故障报警。看门狗电路监控程序运行状态，出现卡死故障自动复位模块。
安装要求 垂直插入 DeltaV 控制器机架插槽，扣紧机械锁扣。保证背板连接器完全贴合。机柜接地铜排可靠接地，模块四周预留通风空间。
使用注意事项 搬运板卡佩戴防静电手环，静电会损坏板卡芯片。非冗余机架系统，拆卸模块前切断机架电源。定期检查背板连接器有无积尘。禁止私自拆解模块。
