描述

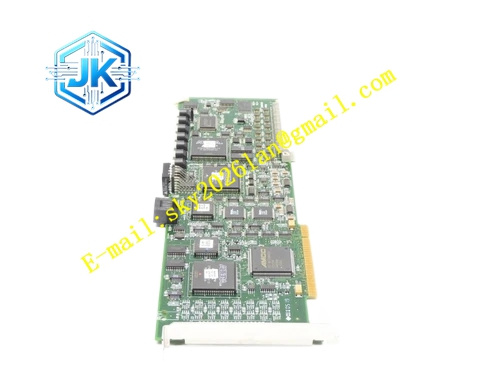

Emerson 3A99158G01
技术规格
- 通道类型：数字量输出
- 额定输出：24VDC
- 通道光电隔离
- 工作环境温度：0℃ ~ 60℃
- 存储温度：-40℃ ~ 85℃
- 相对湿度：5% ~ 95%，无冷凝
- 通道短路、断线保护与诊断
- Ovation 背板总线通信
功能特点 通道光电隔离，隔离系统侧与现场负载回路，消除地环路干扰。每通道独立硬件限流保护，发生短路自动保护。实时回路诊断，检测输出回路断线、负载异常。前面板 LED 指示灯展示模块运行、故障以及各通道输出状态。支持故障安全组态，系统失电通道切换至预设安全状态。Ovation 冗余机架支持模块热插拔。
应用场景 火力发电厂 Ovation DCS 系统，用于锅炉、风机、水泵、阀门的开关控制，联锁保护输出，现场声光报警驱动。
性能参数
- 开关输出动作响应快
- 浪涌抑制能力强
- 长期连续工作稳定
- 故障诊断反馈可靠
材质构成 阻燃玻纤环氧 PCB 基板。光电耦合器件、功率驱动芯片、保护阻容元件。镀金背板连接器。接线端子铜合金导体，阻燃塑料基座。阻燃塑料前面板。
结构特征 Ovation 标准插卡式板卡。前面板集成接线端子与 LED 指示灯。机械锁扣，抵抗机柜振动，防止接触不良。电路板功率驱动回路与数字通信回路分区布置。
工作原理 Ovation 控制器通过背板总线下发开关指令到模块。内部驱动电路控制对应通道 24VDC 回路导通或断开，驱动现场负载。模块实时监测输出回路电流电压，识别断线短路故障，将诊断信息上传控制器。
安装要求 垂直插入 Ovation 机架插槽，锁紧机械卡扣。现场控制线采用屏蔽双绞线，信号线与动力电缆分开敷设。机柜接地可靠，模块上下预留通风空间。
使用注意事项 禁止接入高于额定等级电压。驱动感性负载时，必须配套浪涌吸收元件。定期检查接线端子紧固状态。配置故障安全状态必须匹配工艺安全逻辑。禁止私自拆解模块。
