描述

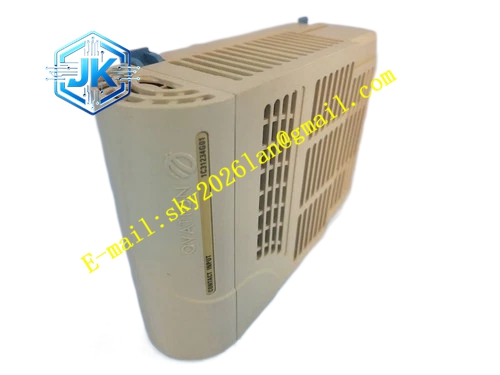

Emerson 1C31234G01
技术规格
- 输出通道数量：16 路数字输出通道
- 额定输出：24VDC
- 工作环境温度：0℃ ~ 60℃
- 存储温度：-40℃ ~ 85℃
- 环境相对湿度：5% ~ 95%，无冷凝
- 每通道具备过流、短路保护
- 光电隔离设计
- 通道状态 LED 指示
功能特点 各通道独立光电隔离，隔离现场侧与系统总线电路，消除地环路干扰。每通道独立硬件保护，短路时自动限流保护。实时回路诊断功能，检测线路断线、负载异常。前面板 LED 指示灯实时展示每一路通道通断状态、模块运行与故障报警。冗余机架环境支持热插拔，在线更换模块不影响机架其余卡件运行。可配置输出故障安全状态，失电时通道切换至预设安全状态。
应用场景 应用于火电、化工、水处理工厂 Ovation 控制系统机柜。用于泵、风机、阀门的开关控制，现场声光报警装置驱动，联锁逻辑开关指令输出。
性能参数
- 输出开关动作响应快速
- 抗浪涌与电磁干扰性能优异
- 支持长时间不间断持续工作
- 故障状态反馈信号传输稳定
材质构成 阻燃玻纤环氧树脂 PCB 基板。板载光电耦合器件、功率驱动芯片、保护电容电阻。背板连接器镀金触点，抗氧化。接线端子使用铜合金导体，阻燃塑料绝缘基座。前面板为阻燃工程塑料。
结构特征 竖向插卡式设计，适配 Ovation 机架背板插槽。前面板集成接线端子与通道状态 LED。机械锁扣设计，防止振动造成接触不良。电路板通道分区布局，降低通道之间信号串扰。
工作原理 Ovation 控制器通过背板总线下发开关指令至模块。内部驱动电路接收指令，控制对应通道 24VDC 回路导通或断开，驱动现场负载。模块实时监测输出回路电流与电压，识别断线、短路故障，将诊断信息上传控制器与操作员站。
安装要求 垂直安装在 Ovation 标准控制柜机架，完全插入后锁紧卡扣。现场控制线采用屏蔽双绞线。信号线与高压动力电缆分开敷设。机柜环境保持干燥低粉尘。机柜保护接地可靠连接。
使用注意事项 禁止向输出通道接入高于额定规格电压。上电前核对接线与通道映射关系。定期检查端子积尘与腐蚀。禁止拆解模块密封壳体。驱动大感性负载时，必须配套浪涌吸收元件。
