描述

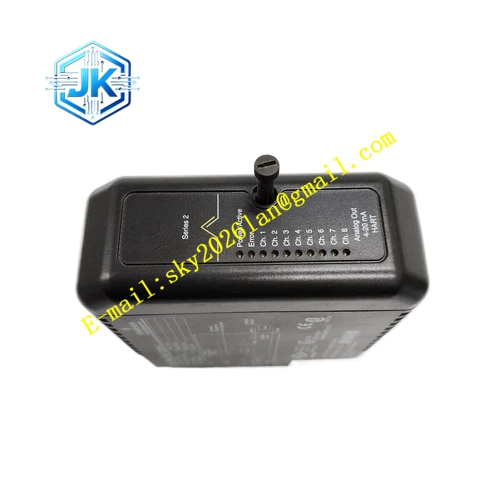

Emerson 12P2532X122
技术规格
- 通道数量：8 通道
- 输入信号：两线制 4-20mA，支持 HART5/7 协议
- 背板供电：Local Bus 12VDC
- 回路供电：卡件提供 24V DC 给两线制变送器
- 工作温度：-40℃~70℃
- 存储温度：-40℃~85℃
- 相对湿度：5%~95% 无凝露
- 防护等级：IP20，机柜内安装
- 防爆认证：Ex nA nL IIC T4 Gc，ATEX、IECEx、FM
- 冲击与振动：10g 半正弦冲击，0.7g 振动耐受
功能特点
- 8 通道独立 4-20mA 采集，内置回路 24V 供电，直接驱动两线制 HART 变送器。
- 每通道独立 HART 通讯，远程读取变送器诊断、设备信息、修改仪表量程。
- 支持热插拔，带电更换卡件，机架其余卡件持续运行。
- 通道级故障诊断，识别回路断线、短路、变送器故障，报警上传 DeltaV 操作站。
- 通道能量限制，满足 Zone2 危险区域安装要求。
- 面板 LED 指示灯，显示卡件电源、通道故障状态。
- 电路板三防涂覆，抵抗机柜粉尘、潮湿、腐蚀性气体。
- 高采样分辨率，保证微弱信号采集稳定。
应用场景 石油炼化、煤化工、制药、电厂 DeltaV 控制系统，采集现场压力、差压、液位、流量两线制 HART 变送器信号，送入 DCS 用于工艺参数监控、联锁保护。
性能参数
- 采集精度：满量程 ±0.05%
- 采样分辨率：16 位高精度 ADC
- HART 通讯双向读写稳定
- 通道互相隔离，单通道故障不会影响其余采集通道
材质构成
- 前面板：铝合金阳极氧化面板，丝印指示灯标识
- PCB 基板：FR-4 阻燃玻纤板，三防环氧树脂涂覆
- 背板连接器：镀金欧式连接器
- ADC 采集芯片：工业级高精度模数转换芯片
- 保护器件：陶瓷半导体防浪涌元件
结构特征 DeltaV S 系列标准插卡，后端镀金连接器对接机架背板总线，前端金属面板配备插拔锁扣与状态 LED。卡件下方配套独立端子底座，现场变送器线缆接入端子底座，底座排线连接卡件信号接口。
工作原理 卡件为现场两线制变送器提供 24V 回路电源，变送器输出 4-20mA 电流信号送入卡件，卡件内部 ADC 芯片将模拟电流转换为数字量，通过背板总线上传至 DeltaV 控制器。HART 解调电路提取叠加在 4-20mA 上的 HART 数字信号，实现和变送器双向通讯。卡件持续监测回路电流，识别断线短路故障并上报系统。
安装要求
- 卡件插入 DeltaV I/O 机架插槽，锁紧机械卡扣。
- 现场变送器线缆使用屏蔽双绞线，单独敷设，屏蔽层控制柜侧单端接地。
- 危险区域安装前完成回路能量评估，满足防爆规范。
- 控制柜保持通风散热，环境温度控制在额定区间。
- 接线完成后在 DeltaV 软件配置通道量程、HART 设备类型。
使用注意事项
- 回路线缆不可接入外部高压电源，高压会直接烧毁通道。
- 防爆危险区域，禁止带电拆卸端子接线。
- 维护操作佩戴防静电手环，静电损坏采集芯片。
- 端子底座必须与卡件成套匹配，不可混用其他型号底座。
- 定期检查接线端子，振动工况端子松动造成信号跳变。
