描述

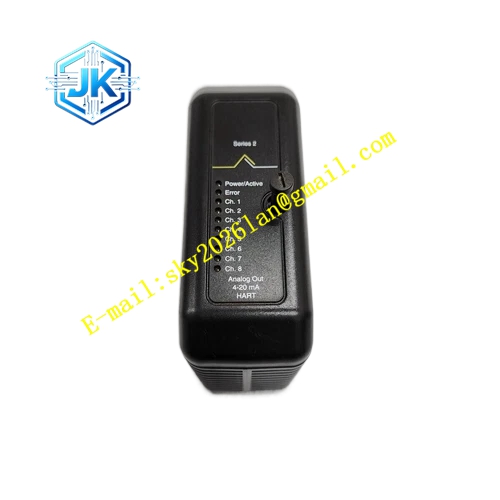

Emerson 12P2531X122
技术规格
- 通道数量：8 通道
- 输出信号：4-20mA DC，HART5/7
- Local Bus 供电：12VDC，150mA
- 现场回路供电：24VDC，每通道 23mA
- 工作温度：-40℃~70℃
- 存储温度：-40℃~85℃
- 相对湿度：5%~95% 无凝露
- 防护等级：IP20
- 防爆等级：Ex nA nL IIC T4 Gc
功能特点
- 8 路独立 4-20mA 模拟输出，叠加 HART 数字通信，双向读写现场智能仪表参数。
- 支持热插拔，单卡更换不影响机架其他卡件运行。
- 通道级回路诊断，识别断线、短路、负载异常，实时报警上传。
- 通道能量限制，满足二类危险区域安装使用。
- 面板 LED 灯，直观显示卡件电源、故障状态。
- 支持分程控制、反向输出、自定义输出特性曲线。
- 电路板三防处理，适应工业机柜恶劣环境。
应用场景 炼油、化工、制药、电厂 DeltaV 控制系统，输出控制信号驱动 HART 智能阀门定位器、I/P 电气转换器，用于工艺流量、压力、液位调节回路。
性能参数
- 输出精度：满量程 ±0.05%
- 回差：小于 0.03% 满量程
- HART 通讯稳定，可远程读取阀门诊断信息
- 通道互相隔离，单通道故障不影响其他通道输出
材质构成
- 前面板：铝合金阳极氧化面板，丝印指示灯
- PCB：FR-4 阻燃玻纤板，三防涂覆
- 背板连接器：镀金欧式接插件
- 信号转换芯片：工业级 DAC 专用芯片
- 保护器件：陶瓷半导体保护元件
结构特征 DeltaV S 系列标准插卡结构，后端镀金背板连接器，前端金属面板带插拔锁扣。卡件配套独立端子底座，现场仪表线缆接入端子底座，排线连接卡件。
工作原理 DeltaV 控制器通过背板总线下发数字设定值，卡件 DAC 芯片转换为 4-20mA 模拟电流输出，HART 调制电路将数字信号叠加在模拟电流上，实现和现场 HART 设备双向通信。卡件实时监测回路电流，检测回路故障并上报系统。
安装要求
- 插入 DeltaV I/O 机架插槽，锁紧卡扣。
- 现场信号使用屏蔽双绞线，单独走线，屏蔽层控制柜侧单端接地。
- 危险区域投运前完成回路能量评估。
- 控制柜保持通风散热，环境温度维持在额定区间。
- 接线完成后在 DeltaV 软件配置通道量程、HART 参数。
使用注意事项
- 现场回路负载电阻必须在额定范围，负载超标造成输出异常。
- 防爆区域不可带电拆除端子接线。
- 维护佩戴防静电手环，防止静电损伤芯片。
- 端子不可接入高压信号，高压会直接烧毁通道。
- 卡件必须搭配配套端子底座，不可混用其他型号底座。
