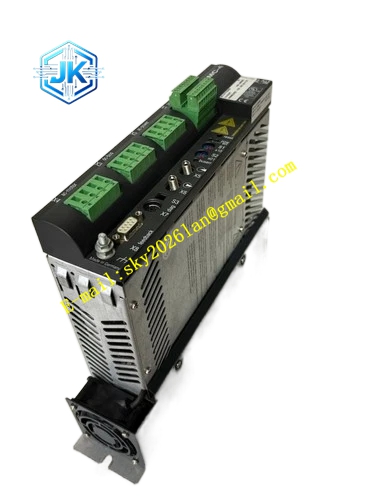

ELAU VDM01D22AA00
功能特点： 直接使用机架直流母线，无需独立整流单元；SERCOS 高速光纤总线保证多轴同步控制精度；支持电机电子铭牌自动识别；矢量伺服三环闭环控制；硬件集成过流、过压、欠压、过热、短路、接地全套故障保护；本地故障日志存储；电机抱闸逻辑输出；支持 VPM 机架热插拔。
应用场景： 包装成套设备重载主伺服驱动轴、印刷设备主传动伺服单元、纺织设备大功率牵引伺服轴、PacDrive VDM 平台重载自动化专机伺服驱动。
性能参数： 电流环采样周期 62.5μs，速度环、位置环采样周期 125μs；模块本地存储 300 条故障记录；机柜温度高于 45℃模块输出功率降额。
材质构成： 金属加固机架框架；大功率 IGBT 逆变模块；多层工业 PCB；镀金背板接触弹片；阻燃塑料前面板；光纤通讯收发组件。
结构特征： VPM 机架横向插装式模块；前面板 LED 状态指示灯阵列；大功率电机动力输出端子；编码器反馈接口；SERCOS 光纤接口；供电、总线通讯依靠机架背板传输；壳体集成散热鳍片，依靠控制柜空气对流散热。
工作原理： VPM 电源模块输出 560V 直流母线，通过机架背板送入功率模块，模块内部 IGBT 逆变电路将直流电逆变为三相可调交流电输出驱动大功率伺服电机。电机反馈信号接入模块，模块完成电流‑速度‑位置三环闭环运算；SERCOS 光纤总线接收上位运动控制器下发运动指令，同时上传故障、运行状态信息。
安装要求： 模块插入 VPM 机架指定插槽，锁紧面板卡扣；接入稳定 24VDC 控制电源；大功率电机动力线缆选用高规格屏蔽电缆；光纤接头保持洁净无粉尘；模块上下预留充足通风间隙；强电动力线缆与弱电反馈线缆分开敷设。
使用注意事项： 通电状态禁止插拔模块；断电之后等待母线电容完全放电再执行检修；固件版本与整套系统控制器、电源模块版本兼容；定期清理机柜内部散热风道灰尘；高振动工况复查接线端子；电路板检修落实 ESD 防静电防护。
