描述

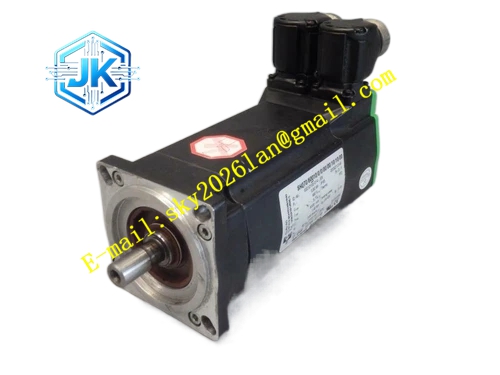

ELAU SH100‑30044‑0‑0‑00‑0‑00‑00‑10‑00
技术规格： 法兰尺寸 100mm，额定电压 400VAC，额定转速 3000rpm，最大机械转速 3600rpm；连续堵转扭矩 4.4Nm，峰值扭矩 13.2Nm；连续电流 9.6A，峰值电流 21A；内置单圈 Hiperface Sin‑Cos 绝对值编码器；输出轴径 19mm 平键轴；无内置抱闸；绝缘等级 F 级；防护等级 IP65；工作环境温度‑20℃~+40℃；整机净重 7.1kg；侧面 M23 电源连接器、M23 反馈连接器；定子绕组内置 PTC 热敏电阻。
功能特点： 转子惯量适中，兼顾响应速度与运行稳定性；单圈绝对值编码器上电直接读取转子位置，无需机械回零；PTC 热敏电阻监测绕组温升实现过热保护；低齿槽转矩，高低速工况运行平稳；M23 连接器多角度旋转适配布线；电子铭牌支持驱动器自动识别电机参数；兼容 PacDrive 全系列伺服驱动单元。
应用场景： 包装机械进给伺服轴、印刷设备加工工位、纺织单机自动化机构、中小型装配自动化设备、中速循环工业专机伺服工位。
性能参数： 转子转动惯量 2.7kg・cm²，转矩脉动小于 2.5%，单圈编码器分辨率 13bit，热时间常数 30 分钟；IM B5、IM V1 姿态直接安装；IM V3 竖直向上安装姿态，必须加装专用轴密封配件。
材质构成： 压铸铝合金鳍片散热外壳；叠压硅钢定子铁芯；钕铁硼永磁转子；调质淬火合金钢输出轴；玻纤增强阻燃 PA 连接器壳体；丁腈橡胶防尘防油密封件。
结构特征： IM B5 法兰全封闭自冷却壳体；带平键槽输出轴；侧面两组角度可旋转 M23 圆形连接器；PTC 热敏电阻预埋定子绕组内部；后端腔体内置单圈绝对值编码器组件；多层油封密封防护。
工作原理： 伺服驱动器输出三相正弦交流电通入电机定子绕组，定子产生旋转磁场驱动永磁转子同步旋转。单圈绝对值编码器采集转子角度转速信号回传伺服驱动器，驱动器完成电流‑速度‑位置三环闭环运算。绕组温度升高，PTC 热敏电阻阻值急剧上升，驱动器识别信号执行过热停机保护。
安装要求： 使用 8.8 级高强度螺栓，按照手册扭矩锁紧电机法兰；联轴器两轴同轴偏差控制在 0.05mm 以内；电机壳体四周预留 60mm 散热间隙；M23 连接器锁环完全拧紧；动力线缆和编码器反馈线缆物理隔离分开敷设；机架内部安装，禁止露天直接使用。
使用注意事项： 搬运吊装严禁敲击电机输出轴；伺服驱动器校验电机与编码器匹配参数；禁止电机长时间持续输出峰值扭矩；IM V3 竖直向上安装必须加装配套轴封配件；规避油雾、导电粉尘侵蚀电机密封；检修接线端子落实 ESD 防静电防护；高振动工况定期复查连接器紧固状态。
