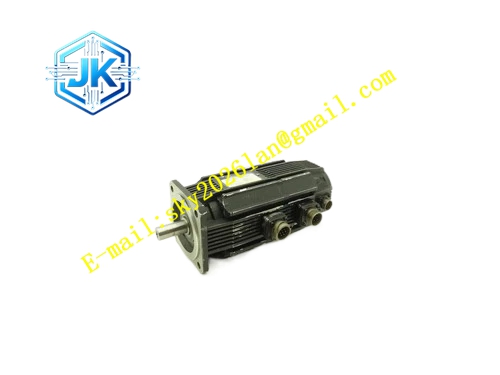

ELAU SB105‑30‑06‑05‑19‑S‑01‑64‑EAKN
技术规格： 法兰尺寸 105mm，额定电压 400VAC，额定转速 3000rpm，最大机械转速 3600rpm，连续堵转扭矩 6.0Nm，峰值扭矩 18Nm；旋转变压器位置反馈；轴径 19mm；内置 24V 断电抱闸；防护等级 IP64；绝缘等级 F 级；工作温度‑20℃~+40℃；净重 4.7kg；侧面 M23 连接器。
功能特点： 高过载能力，短时输出三倍额定扭矩；旋转变压器抗冲击抗油污，适应恶劣现场；内置弹簧式断电抱闸，断电锁定负载轴；定子绕组内置热敏电阻温度监测；低齿槽转矩保障重载低速平稳运行；M23 可旋转连接器；兼容 PacDrive 全系列伺服驱动器。
应用场景： 包装机械中载驱动轴、印刷设备主进给机构、纺织设备中型负载工位、自动化搬运机构、恶劣工况下专用设备伺服驱动。
性能参数： 转子转动惯量 4.2kg・cm²；转矩脉动小于 2.6%；抱闸静态保持扭矩 11Nm；热时间常数 31 分钟；支持全部空间姿态安装。
材质构成： 加厚压铸铝合金散热外壳；叠压硅钢片定子铁芯；大尺寸钕铁硼永磁转子；高强度调质合金钢输出轴；耐高温抱闸摩擦片；玻纤增强阻燃 PA 连接器外壳。
结构特征： IM B5 法兰全封闭鳍片散热壳体；电机后端集成弹簧加压断电抱闸；后端装配旋转变压器；侧面 M23 电源和反馈连接器；热敏电阻预埋定子绕组；多层防尘防油密封结构。
工作原理： 伺服驱动器输出三相正弦交流电输入定子绕组，产生旋转磁场驱动永磁转子同步运转。旋转变压器感应转子实时角度转速，信号回传伺服驱动器完成电流‑速度‑位置闭环运算。系统断电时抱闸弹簧压紧摩擦片锁定输出轴，阻止负载位移。热敏电阻持续监测绕组温升，超限触发驱动器保护。
安装要求： 选用高强度螺栓按规定扭矩锁紧法兰；联轴器同轴偏差控制在 0.05mm 以内；壳体四周预留 60mm 散热间隙；抱闸供电使用稳定 24VDC 电源；连接器锁环完全拧紧；动力线缆和反馈线缆物理隔离敷设。
使用注意事项： 抱闸仅作为静态断电保持，不可用于动态制动；吊装搬运禁止冲击输出轴；驱动器内部正确录入旋转变压器电机参数；禁止长时间持续峰值扭矩输出；规避油雾、金属粉尘破坏密封；高振动工况定期复查连接器紧固状态。
