ELAU PMC-2

ELAU PMC-2

产品简介

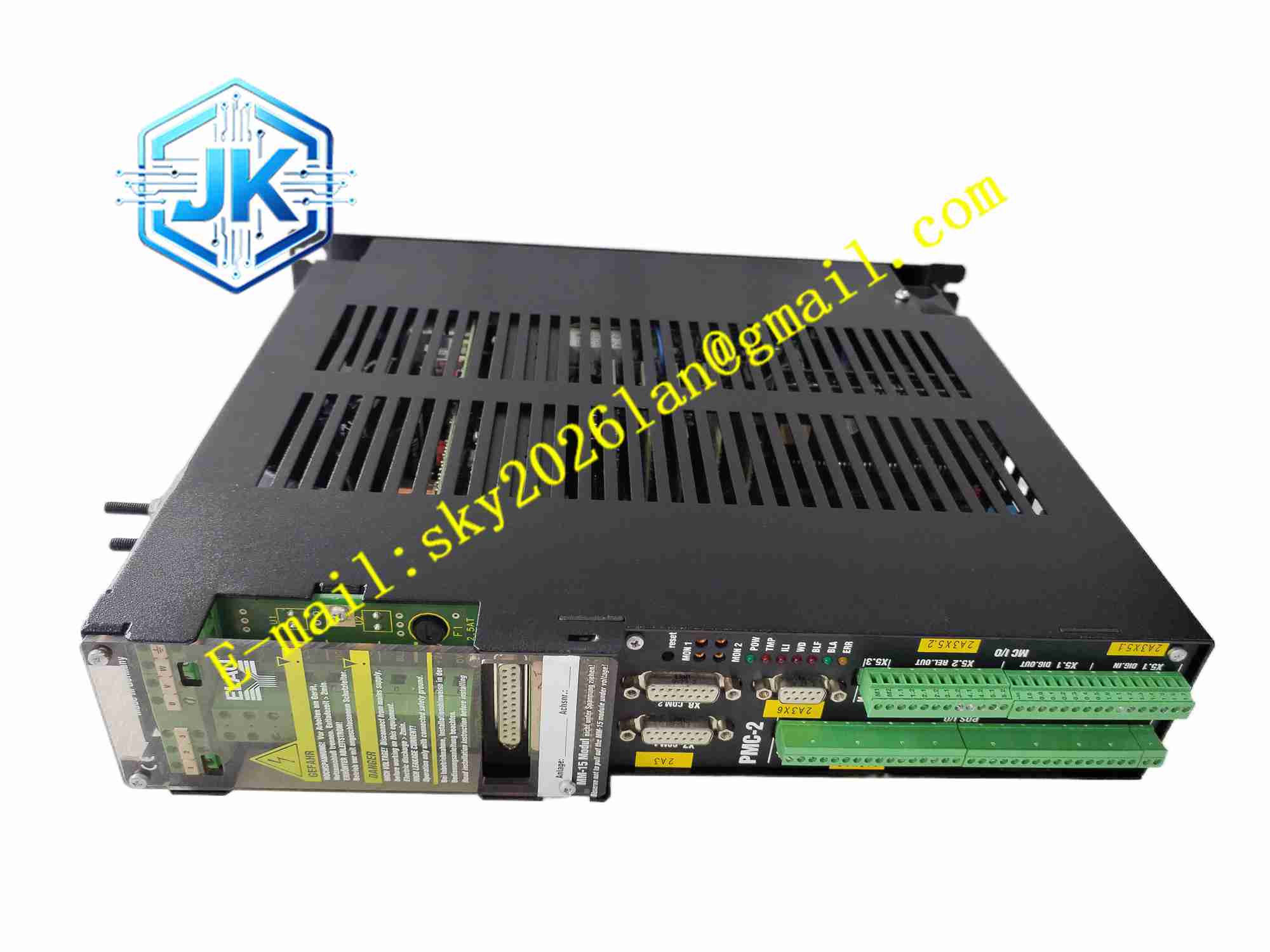

PMC-2 是 ELAU 推出的数字伺服定位电机控制器，将定位控制与电机控制集成在同一单元中，主要用于高精度伺服定位、同步控制和多轴运动控制。该控制器采用多处理器技术，支持无刷交流伺服电机控制，适用于包装、印刷、纺织、物料搬运等对运动精度和同步性要求较高的工业场景。

分类：
获取报价/现货咨询
电话 19084694177
微信 19084694177
邮箱 sky2026lan@gmail.com
微信二维码
微信扫码

描述

ELAU PMC-2

技术规格

  • 品牌： ELAU，现属于施耐德电气工业自动化体系
  • 产品类别： 可编程运动控制模块 / 数字伺服定位控制器
  • 控制架构： 定位控制与电机控制器集成于同一单元
  • 处理器技术： 多处理器架构，采用 32 位处理器及 VECON 芯片
  • 位置控制采样周期： 0.33 ms
  • 插补分辨率： 最高可达 1 μs
  • 同步轴数： 最多可支持 8 轴同步伺服控制
  • 电机兼容： 适配 ELAU SB-056 至 SB-205 系列无刷交流伺服电机
  • 编码器支持： 支持解析器、SINCOS 编码器，也可连接绝对或增量编码器
  • 直流母线技术： 600 V 直流母线技术，内置电源滤波器
  • 通信接口： 支持 CANopen、Profibus DP 等工业通信，可通过上位系统接入 Ethernet/IP 网络
  • 数字 I/O： 典型配置为 16 路数字输入、12 路数字输出，可通过 I/O 模块扩展
  • 编程语言： ECL-3 过程语言，支持多任务功能
  • 操作单元： 可选配 BE-7 操作单元，通过 D-Sub 连接器对接
  • 工作温度： 0 ℃ 至 55 ℃
  • 防护等级： IP20，适用于控制柜内安装
  • 认证： CE、UL 等

功能特点

  • 定位与电机控制一体化： 将位置控制、速度控制、电流控制和电机驱动管理集成在同一控制器中。
  • 高精度插补： 1 μs 插补分辨率可减少高速运动中的抖动和位置偏差。
  • 多轴同步控制： 支持多轴同步运行，适合电子齿轮、电子凸轮、飞剪、追剪等复杂运动任务。
  • 深度系统诊断： 通过系统变量可查看电机电流、位置误差、状态标志等信息。
  • 模块化扩展： 可通过选项模块扩展通信、I/O 或编码器接口。
  • 免 PC 更换： 通过存储模块可在无 PC 情况下更换单元，便于现场维护。
  • 直流母线并联： 多个 PMC-2 的直流母线可并联，实现功率补偿。
  • 兼容 ELAU 伺服生态： 与 ELAU SB 系列伺服电机、MAC 系列驱动器及配套软件协同使用。

应用场景

  • 高速包装机械
  • 印刷与复合设备
  • 纺织机械
  • 物料搬运与分拣系统
  • 伺服定位工作台
  • 电子凸轮与飞剪控制
  • 多轴同步生产线
  • 需要高精度位置控制的自动化装备

性能参数

  • 位置控制采样率： 0.33 ms
  • 插补分辨率： 1 μs
  • 同步轴数： 最多 8 轴
  • 数字输入： 16 路
  • 数字输出： 12 路
  • 直流母线电压等级： 600 V 级
  • 工作温度： 0 ℃ 至 55 ℃
  • 防护等级： IP20
  • 平均无故障时间： 大于 180,000 小时

材质构成

  • 金属与工程塑料外壳： 提供机械保护和散热
  • 多层工业 PCB： 承载处理器、驱动接口和通信电路
  • 功率模块： 用于伺服电机驱动和直流母线管理
  • 编码器接口电路： 支持解析器、SINCOS、增量/绝对编码器
  • 数字 I/O 电路： 提供开关量输入输出
  • 通信接口模块： 支持 CANopen、Profibus DP 等总线
  • 存储模块接口： 用于参数保存和设备更换

结构特征

  • 紧凑型工业模块： 适合安装在控制柜内。
  • 多接口布局： 提供电源、电机、编码器、I/O、通信和操作单元接口。
  • 独立 I/O 层级： 具备定位层 I/O 和电机控制器 I/O，便于分层接线。
  • 可扩展插槽： 支持选项模块扩展通信或 I/O 功能。
  • 状态指示： 通过 LED 或操作单元显示运行、故障和诊断信息。
  • DIN 导轨兼容安装： 部分型号支持导轨安装，具体以实物铭牌和手册为准。

工作原理
PMC-2 接收来自上位控制器、现场 I/O 或内部程序的运动指令，通过 32 位处理器和 VECON 芯片完成轨迹规划、插补计算和位置环控制。位置控制器以 0.33 ms 周期更新，输出速度或转矩指令给电机控制部分。电机控制部分根据编码器或解析器反馈实现闭环控制，驱动无刷交流伺服电机运行。多个轴之间可通过内部同步机制实现电子齿轮、电子凸轮或直线插补等复杂运动。控制器还通过通信接口与上位系统交换状态、参数和诊断数据。

安装要求

  • 安装在符合 IP20 要求的控制柜内，避免粉尘、湿气和腐蚀性气体。
  • 供电电压和直流母线接线必须符合 ELAU 手册规定。
  • 电机动力线、编码器线和通信线应分开布线，减少干扰。
  • 编码器电缆应使用屏蔽电缆，屏蔽层单点接地。
  • 多个 PMC-2 并联直流母线时，需按手册要求配置均流和保护电路。
  • 安装 BE-7 操作单元时，应通过指定 D-Sub 连接器对接。
  • 调试前应确认电机型号、编码器类型和参数文件匹配。
  • 安装和接线时应采取 ESD 防静电措施。

使用注意事项

  • 不得在带电状态下插拔编码器或电机连接器。
  • 电机参数、编码器类型和限位设置必须与实际硬件一致。
  • 直流母线并联运行时需确认各单元状态和保护配置。
  • 高速多轴同步应用应合理设置插补周期和通信负载。
  • 更换控制器时应使用存储模块或备份参数，避免重新整定。
  • 故障复位前需确认机械位置、限位和安全回路状态。
  • 该系列属于较早期 ELAU 运动控制产品，后续已纳入施耐德电气运动控制体系，备件和替换选型需以官方资料为准。
