描述

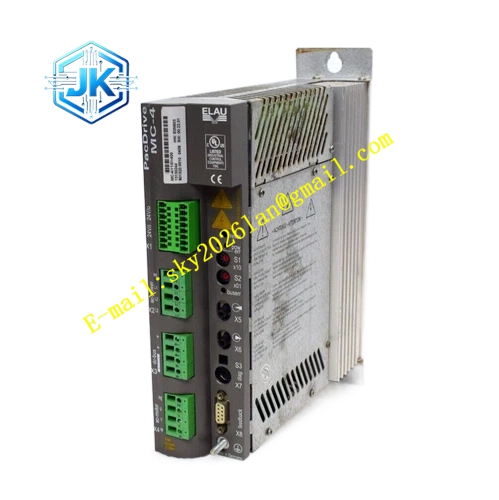

ELAU MC‑4‑11‑10‑400MC4
技术规格： 三相主回路供电 380‑480VAC，50‑60Hz；24VDC 控制电源供电；额定输出电流 10A；峰值输出电流 25A；输出频率 0‑600Hz；SERCOS‑III 光纤总线接口；集成数字 I/O 端子；支持 Resolver、Hiperface 编码器反馈；防护等级 IP20；工作环境温度 0℃~+50℃；模块尺寸 220mm×130mm×85mm；净重 2.9kg；导轨壁挂安装方式。
功能特点： 集成完整整流、逆变、伺服调节功能；支持 SERCOS 光纤高速实时总线通讯；自动电机识别读取电机电子铭牌；电流‑速度‑位置三环闭环矢量控制；硬件集成过流、过压、欠压、过热、短路、接地故障保护；内置故障事件日志存储；支持抱闸输出控制；兼容 Resolver 旋转变压器、Hiperface 绝对值编码器两类反馈。
应用场景： 包装机械伺服轴驱动、印刷复卷设备伺服驱动、纺织自动化设备驱动单元、装配自动化产线伺服控制、各类 PacDrive 系统配套单轴驱动工位。
性能参数： 电流环采样周期 62.5μs，速度环采样周期 125μs，位置环采样周期 125μs；最大存储故障记录 400 条；机柜内部温度高于 45℃启动性能降额。
材质构成： 金属镀锌外壳散热底座；多层大功率工业 PCB；IGBT 功率逆变模块；镀金弹簧接线端子；阻燃塑料前面板；光纤收发通信组件。
结构特征： 壁挂导轨安装紧凑型壳体；前面板状态 LED 指示灯阵列；主回路动力接线端子；控制 I/O 接线端子；SERCOS 光纤接口；电机编码器反馈接口；内置散热鳍片依靠控制柜空气对流散热。
工作原理： 三相 380‑480V 交流电进入驱动器内部整流回路生成直流母线电压；IGBT 功率模块将直流逆变为三相可调频率可调电压的交流电输出驱动伺服电机；编码器或者旋转变压器反馈信号接入驱动器，驱动器完成三环闭环运算；通过 SERCOS 光纤总线接收上位运动控制器下发运动指令，同时上传驱动器故障、状态信息至上位控制器。
安装要求： 驱动器竖直壁挂导轨安装，禁止倒置水平安装；控制柜内部驱动器上下预留不少于 100mm 通风散热间隙；主回路动力线缆使用适配规格屏蔽线缆；24VDC 控制电源供电稳定；动力电缆、编码器反馈电缆分开走线；光纤接头保持洁净，避免灰尘污染端面。
使用注意事项： 通电状态禁止插拔主回路动力端子；确认主回路电压不超出 380‑480VAC 区间；驱动器固件版本需要和上位 PMC‑2、MAX‑4 控制器固件版本兼容；定期清理散热风道积聚灰尘；高振动工况检查接线端子紧固力矩；维护电路板执行 ESD 防静电防护。
