描述

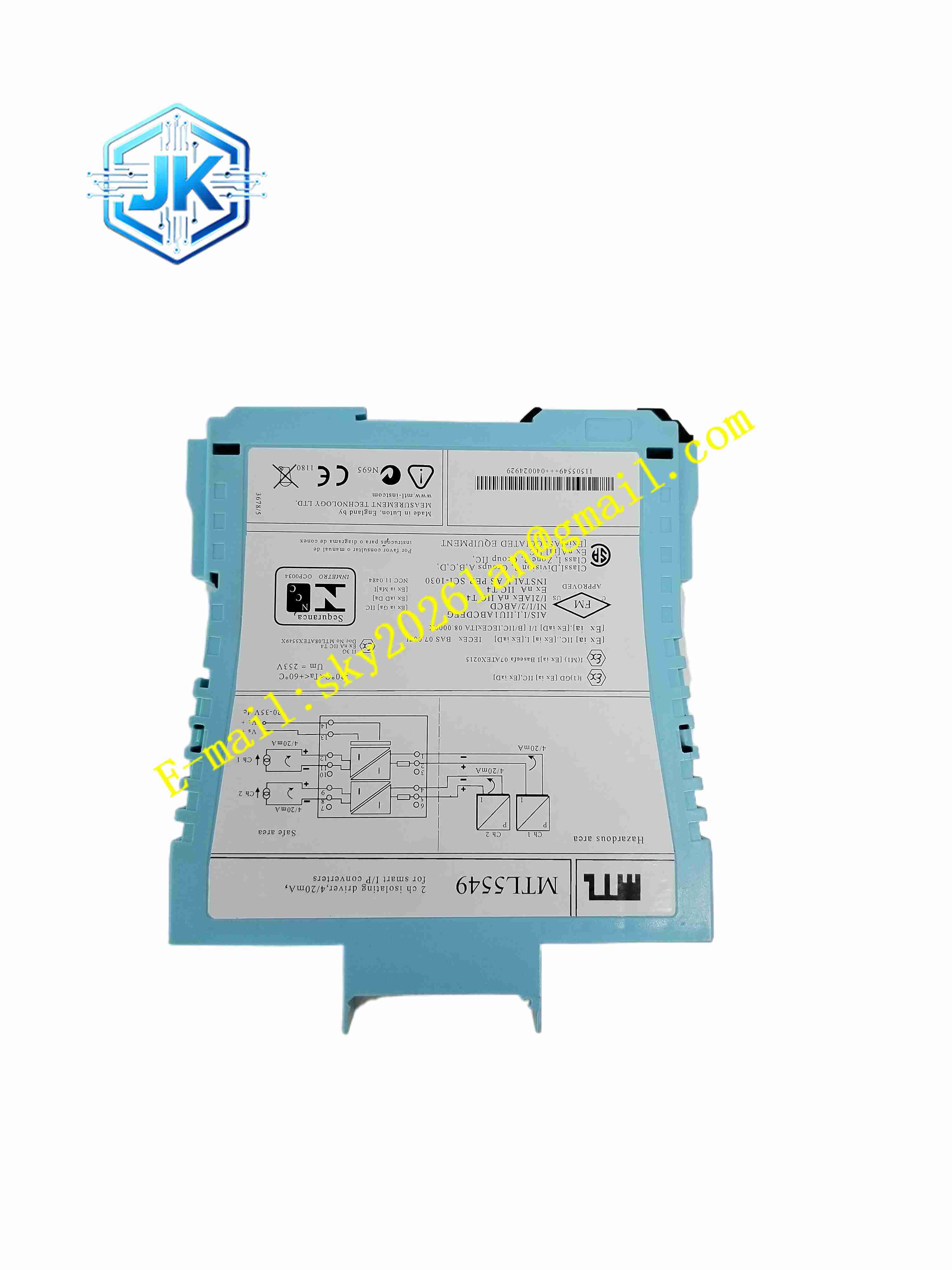

Eaton MTL5549
技术规格 通道数量双通道；输出驱动电流最大 93mA；危险侧最大电压 28VDC；供电 DC20~35V；内置 LFD 线路故障检测；安装方式 DIN 导轨；防爆认证 ATEX、IECEx；防护等级 IP20。
功能特点 双通道独立隔离驱动，两路回路电气相互隔离；本安能量限制电路，限制危险侧最大电压与电流，满足防爆 Zone0 使用；LFD 线路故障检测，实时监测线路短路、断线，故障点亮 LED 告警；前面板三色状态指示灯，区分电源正常、通道动作、线路故障；插拔式可拆卸接线端子，简化现场接线维护；三端口隔离设计，消除地环路干扰；模块具备功能安全认证，可用于 SIL 安全联锁回路。
应用场景 油气平台火气系统声光报警装置驱动；化工 ESD 紧急停车电磁阀控制回路；炼油厂防爆区现场指示灯、电磁阀输出；制药防爆车间开关量执行元件控制。
性能参数 工作环境温度 – 20℃至 60℃；存储温度 – 40℃至 80℃；相对湿度 5%~95% 无凝露；绝缘耐压 2.5kVAC；符合 IEC60079 防爆标准、IEC61508 功能安全标准。
材质构成 阻燃工程塑料壳体；多层 PCB 控制电路板；平面隔离变压器；本安保护元器件；密封驱动电路；黄铜镀镍可拆卸接线端子；LED 状态指示灯。
结构特征 紧凑型窄壳体 DIN 导轨安装结构；模块侧面蓝色端子为危险区接线端子，灰色端子用于安全侧电源与控制信号；前面板集成电源、通道、故障指示灯；内部电路分区，本安回路与安全侧控制回路物理隔离。
工作原理 安全侧 DCS/ESD 系统输出开关控制信号接入模块安全侧端子，隔离电路对信号进行电气隔离，本安限流限压电路将输出能量限制在安全防爆阈值内，驱动危险区域电磁阀或者声光报警器。LFD 电路持续监测现场回路阻抗，线路断线或者短路时，模块输出故障告警信号上传控制系统，同时点亮故障指示灯。
安装要求 模块卡入 DIN 导轨，安装前切断全部供电回路。危险侧使用本安屏蔽电缆，独立桥架敷设，屏蔽单点接地。接线完成上电，测试通道驱动动作与线路故障检测功能。控制柜可靠接地。
使用注意事项 禁止带电插拔模块端子；危险侧回路负载参数必须匹配模块输出规格；安全联锁回路投运前完成 SIL 验证；出现线路故障告警，排查现场线缆与负载故障后复位；不可随意更换模块内部元器件。
