描述

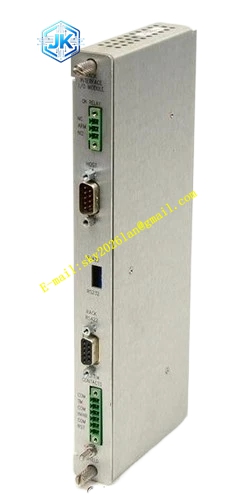

Bently 9200-06-06-02-00
技术规格
- 灵敏度：20毫伏每毫米每秒（500毫伏每英寸每秒），误差范围±5%
- 频率响应：10赫兹至1000赫兹（600至60000转每分钟），+0、-3分贝典型值
- 动态工作范围：最大位移2.54毫米（0.100英寸）峰-峰值，最大速度25毫米每秒（1英寸每秒）
- 线圈电阻：125千欧姆±5%
- 锁定线圈电感：125毫亨典型值
- 最大电缆长度：305米（1000英尺）
- 灵敏度温度系数：0.2%每摄氏度
- 防护等级：IP65
- 非敏感轴可承受最大加速度：50克峰值
功能特点
- 动线圈技术提供与振动速度成正比的电压输出，信号处理简单直接
- 两线制设计无需外部电源，降低系统复杂度和维护成本
- 侧面安装接头便于在顶部空间受限的场合进行电缆连接
- 对冲击和脉冲激励的敏感度低于固态传感器，测量数据更稳定
- 圆形安装基座提供可靠的机械固定，抗松动能力强
应用场景
- 电机轴承箱振动监测
- 齿轮箱外壳振动速度测量
- 工业泵组连续振动监测
- 压缩机机壳振动评估
- 与便携式振动分析仪配合进行现场诊断
性能参数
- 在100赫兹和1.0英寸每秒条件下，敏感轴灵敏度最大偏差为±10%
- 校准负载为10千欧姆
- 从10赫兹到1千赫兹范围内保持稳定的频率响应特性
材质构成
- 外壳和适配器材料：阳极氧化铝A204
- 密封圈材料：氯丁橡胶
- 连接器材料：镉镀铝、氯丁橡胶和银镀铜
结构特征
- 圆形安装基座，1/4-20 UNC螺柱规格
- 侧面安装接头，电缆从传感器侧面引出
- 分体式电缆设计，传感器与电缆通过接头连接，便于现场更换
- 坚固的阳极氧化铝外壳，适应工业环境的机械冲击
工作原理 传感器内部采用动线圈技术。当传感器外壳随被测结构振动时，内部线圈在磁场中相对运动，根据电磁感应定律产生与振动速度成正比的电压信号。该信号直接反映被测结构的绝对振动速度，无需积分或微分处理。
安装要求
- 安装角度：0±100度范围内，允许较大的安装方向偏差
- 安装扭矩：1.41牛顿·米（12.5英寸·磅）
- 安装基座：圆形基座，1/4-20 UNC螺柱
- 侧面接头应朝向便于电缆布线的方向，避免电缆过度弯曲
- 确保安装表面清洁、平整，避免机械应力传递失真
使用注意事项
- 该型号最小工作频率为10赫兹，不适用于超低频振动测量
- 侧面接头连接后应确保密封良好，防止湿气侵入
- 定期检查接头连接紧固度，防止因振动导致的接触不良
- 避免在超过50克峰值的冲击环境中使用
- 校准时必须使用10千欧姆负载电阻
