描述

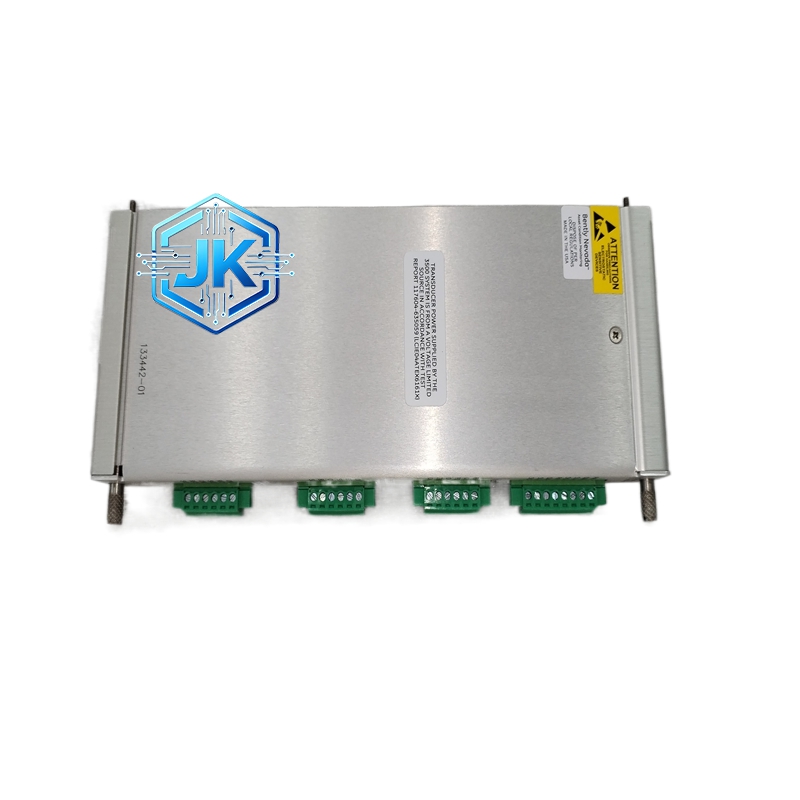

Bently Nevada 133442-01 双通道转速 / 扭矩监测模块（3500/50）
技术规格：
- 制造商：Bently Nevada
- 型号：133442-01（3500/50）
- 通道配置：2 路独立转速 / 扭矩输入
- 输入信号：
- 转速：磁电式（0～24VDC）、光电式（0～30VDC）方波
- 扭矩：应变桥（±5V、±10V）
- 转速范围：0～20000RPM
- 扭矩范围：0～±100% 额定扭矩
- 精度：转速 ±0.01%，扭矩 ±0.1% FS
- 频率响应：0.1Hz～10kHz
- 报警：超速、低速、反转、扭矩过载、扭矩波动继电器输出
- 模拟输出：2 路 4-20mA（隔离）
- 通信：背板总线 + RS-485，支持转速 / 扭矩数据上传
- 电源：24VDC ±10%，功耗≤10W
- 工作温度：-25℃～+60℃
- 尺寸：221mm×152mm×25mm（半高）
- 重量：约 1.2kg
- 材质：高精度 PCB、高速计数器、应变信号调理电路、镀金端子
- 认证：CE、UL、ISO 10816、API 670
功能特点：
- 双通道独立监测：2 路完全独立通道，可同时监测同一机组不同轴或两台独立机组，互不干扰，提升监测灵活性。
- 多参数精准测量：支持转速、加速度、扭矩、扭矩波动、超速、反转多参数监测，满足旋转机械速度与扭矩全面保护需求。
- 宽范围传感器兼容：适配磁电式、光电式转速传感器、应变桥扭矩传感器，覆盖低转速至高转速、小扭矩至大扭矩范围。
- 超速 / 反转硬保护：超速、反转可配置为硬跳闸保护，响应时间＜10ms，防止机组飞车、反转损坏。
- 隔离模拟输出：4-20mA 完全隔离，可直接接入 DCS/PLC，抗地电位差干扰，无需额外隔离器。
- 热插拔与系统集成：支持在线更换，兼容 3500 全系统，数据可上传System 1、DCS、PLC，实现远程监控与故障诊断。
应用场景：
- 电力：汽轮发电机转速、超速、反转、扭矩监测保护
- 石化：压缩机、透平膨胀机、泵组转速与扭矩在线监测
- 冶金：轧机主电机、高炉风机转速、扭矩、过载保护
- 工业传动：大型电机、齿轮箱、输送机转速、扭矩、加速度监测
