描述

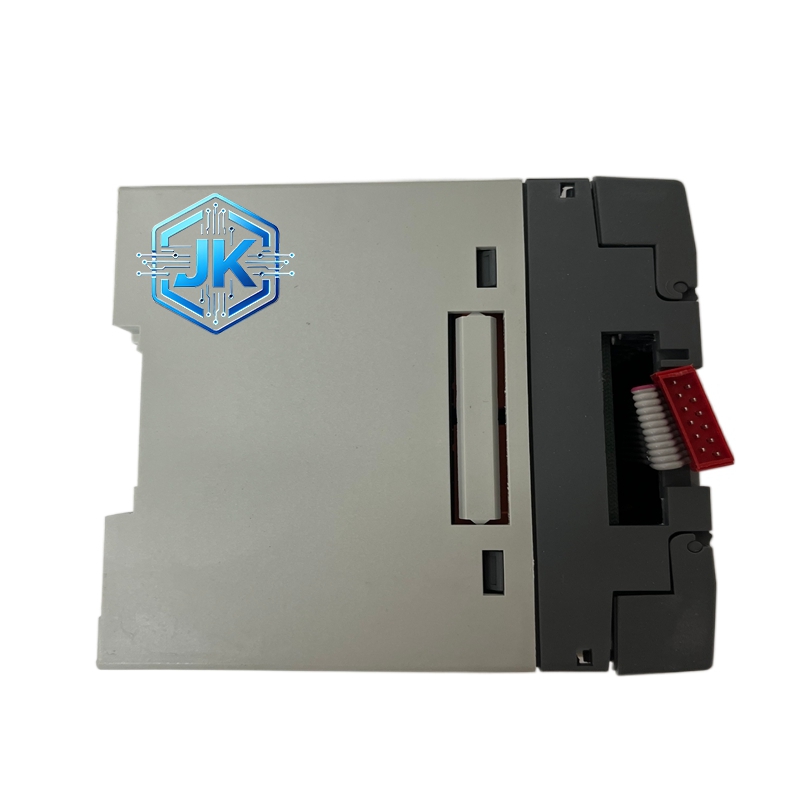

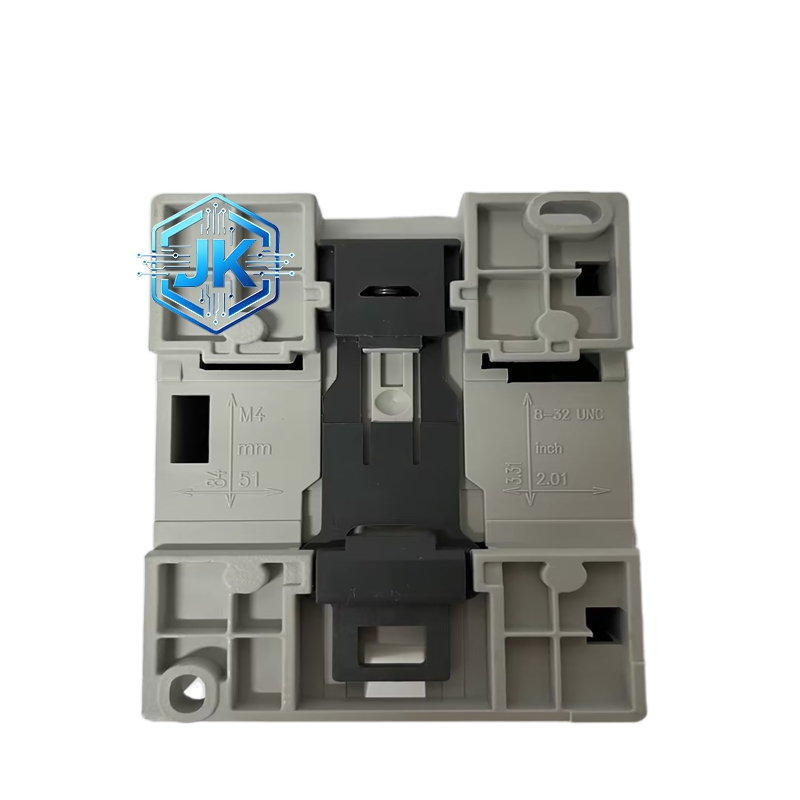

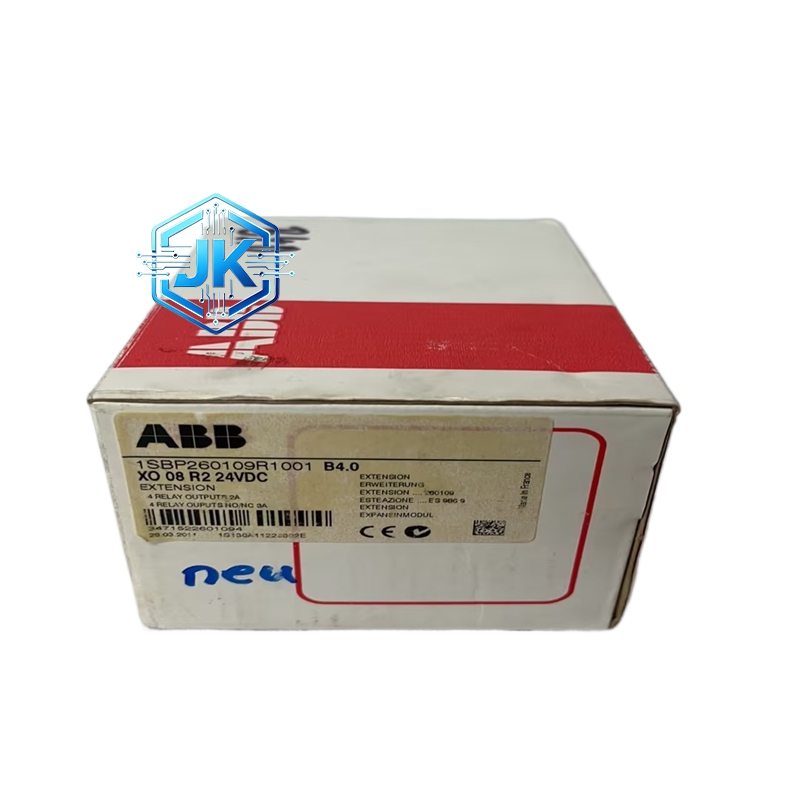

ABB XO08R2 1SBP260109R1001 8 路继电器输出模块
技术规格：
输出通道：8 路
输出类型：继电器触点（SPDT，单刀双掷，1 组常开 + 1 组常闭）
触点额定负载：AC-15 类别下 6A / 250V AC 或 DC-13 类别下 6A / 30V DC
触点寿命：机械寿命 100000 次，电气寿命 100000 次（AC-15 负载）
响应时间：小于 15 毫秒（吸合），小于 10 毫秒（释放）
线圈电压：DC 24V
供电：DC 24V（IM 总线供电）
功能特点：
每路继电器完全独立，单路故障不影响其他通道
触点容量足以直接驱动小型接触器的分励/失压脱扣器
LED 指示灯显示每路输出状态（亮 = 继电器吸合）
支持强制输出功能，调试时可手动点亮任意通道
具备断线检测功能，继电器线圈断线时向控制器报警
应用场景：
驱动配电柜中的分合闸接触器
控制电磁阀的通断
驱动现场报警灯和蜂鸣器
向外部 PLC 发送干接点信号
性能参数：
线圈功耗：小于 1.5VA 每路
绝缘强度：触点对线圈之间 2.5kV AC / 1 分钟
工作温度：零下 25 摄氏度至正 70 摄氏度
MTBF：大于 100000 小时
材质构成：
外壳为阻燃 PC+GF 玻纤增强塑料
继电器采用密封式结构，填充环氧树脂，防尘防潮
触点材料为银镍合金，耐电弧烧蚀
接线端子为磷铜镀锡

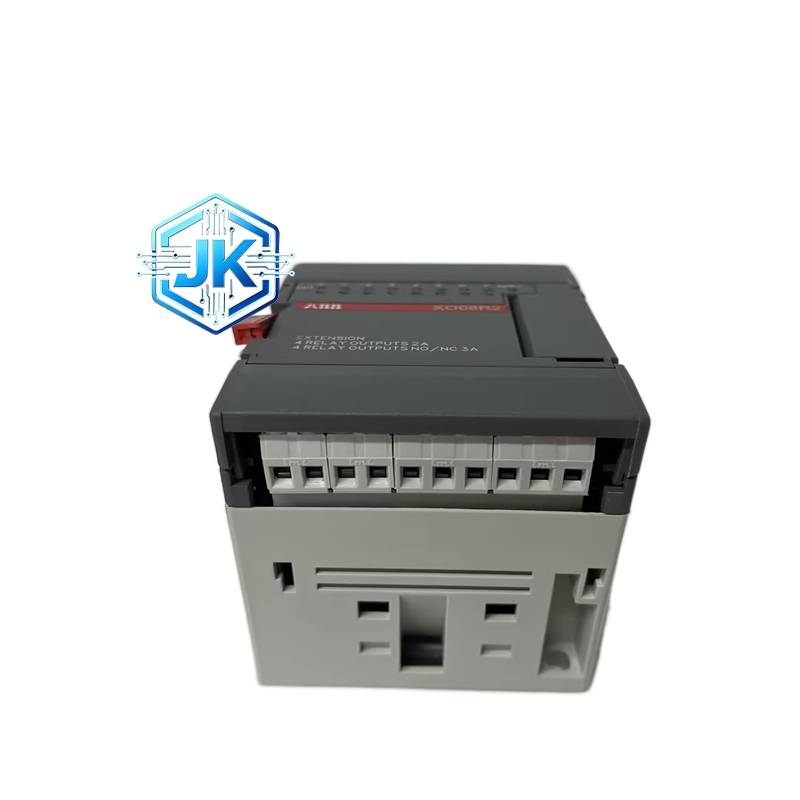

结构特征：
标准欧洲卡尺寸
前面板设有 8 颗 LED 指示灯（对应 8 路输出）和通道标识（Y1 至 Y8）
背部设有高密度接线端子排，每 2 个端子为一组（公共端 + 输出端）
顶部设有 IM 总线连接器
工作原理：
AC800M 控制器通过 IM 总线发送输出指令给 XO08R2。模块内部 MCU 接收指令后，驱动对应通道的继电器线圈得电。线圈产生磁场吸合衔铁，带动触点动作：常闭触点断开，常开触点闭合。外部负载（如接触器线圈）一端接电源正极，另一端接模块的常开输出端。当继电器吸合时，负载得电动作。反之，线圈失电，弹簧复位，触点恢复初始状态。
安装要求：
必须安装在 AC800M 控制器机笼内的 DIN 导轨上
感性负载（如接触器线圈）必须在负载两端反向并联续流二极管或 RC 吸收回路
公共端（COM）必须可靠连接到电源的 0V 极
输出端严禁直接短路到电源正极，否则会烧毁继电器
使用注意事项：
不要超过触点额定容量驱动负载，否则触点会烧蚀粘连
继电器输出不适合高频动作场合（如每秒动作超过 10 次），会大大缩短触点寿命
定期检查接线端子是否松动
