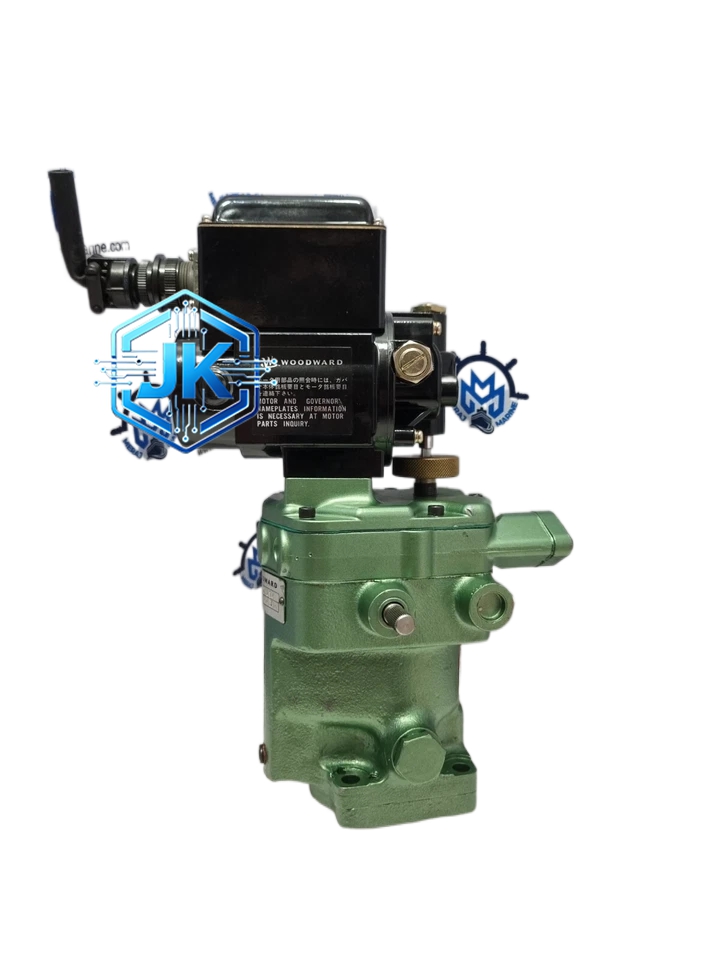

Woodward 8512-070
技术规格：
- 供电电压：24V DC（18～32V DC宽范围）
- 转速输入：磁电式传感器，频率范围0～10kHz
- 控制输出1：4～20mA模拟量，最大负载750Ω
- 控制输出2：PWM脉冲，频率1～100Hz可调
- 转速控制精度：±0.25%（稳态）
- 转速不等率（Droop）：0%～10%连续可调，步进0.1%
- 响应时间：≤100ms（10%阶跃负载变化）
- 增益调整：比例增益Kp、积分增益Ki、微分增益Kd三参数独立可调
- 通信接口：RS-485 Modbus RTU，波特率9600/19200/38400可选
- 开关量输入：4路无源干接点
- 开关量输出：2路继电器输出
- 工作温度：-20℃～+70℃
- 防护等级：IP54（前面板），IP20（背面）
- 尺寸：144mm × 72mm × 110mm（标准DIN尺寸）
- 重量：约0.5kg
- 安装方式：面板嵌入式或DIN导轨安装
功能特点：
- 等时/下垂双模式：等时模式维持恒定转速（单台带孤立负荷），下垂模式实现多机负荷自动分配（并联系统）
- 全数字PID调节：自适应PID算法，控制稳定，无需人工整定
- 超速/欠速保护：保护值可现场设定，动作后执行器置于安全位置
- 传感器故障检测：断线、短路、信号幅值过低均有独立报警
- 执行器反馈检测：实时监测执行器位置，反馈丢失时报警并切换安全模式
- 负荷限制：开环和闭环两种方式可选
- 增益调整：Kp、Ki、Kd三参数通过前面板按键现场调整
- 掉电保持：所有参数存储在EEPROM中，断电后重启自动恢复
- LED状态指示：电源（绿）、运行（绿）、报警（红）、传感器（黄）四色LED
结构特征：
- 外壳为阻燃ABS工程塑料，UL94 V-0等级
- 前面板配有4个操作按键（上/下/确认/退出）、4个LED指示灯、2位7段数码管显示转速
- 背部为3排接线端子排，共36个接线位，端子间距5.08mm
- 底部配有DIN导轨卡扣和面板安装耳
- 面板开孔尺寸138mm × 67mm
安装要求：
- 面板开孔按厂家图纸执行，开孔边缘必须去毛刺
- 传感器信号线必须使用屏蔽电缆，屏蔽层在控制器端单端接地 执行器接线确认极性正确，4～20mA输出有正负之分，接反会导致执行器反向动作
- 控制器背部留出至少30mm散热空间
- 供电线截面积不小于1.5mm²，建议使用2.5mm²
使用注意事项：
- 上电前确认供电电压为24V DC，接反会立即烧毁控制器
- PID参数出厂已针对典型发动机优化，不建议随意修改
- 执行器反馈线断裂会导致控制器报警并进入安全模式
- 传感器气隙过大会导致低转速时信号不足，控制器可能误判为传感器故障
- 长期停用后首次启动需先空载运行5分钟，检查各功能正常后再带负荷
- 通信参数（站号、波特率）修改后需断电重启生效
应用场景：
柴油发电机组（30kW～1MW）、燃气发电机组、工业驱动发动机、船用辅机（发电机、海水泵、空压机）、矿山设备、农业机械
