描述

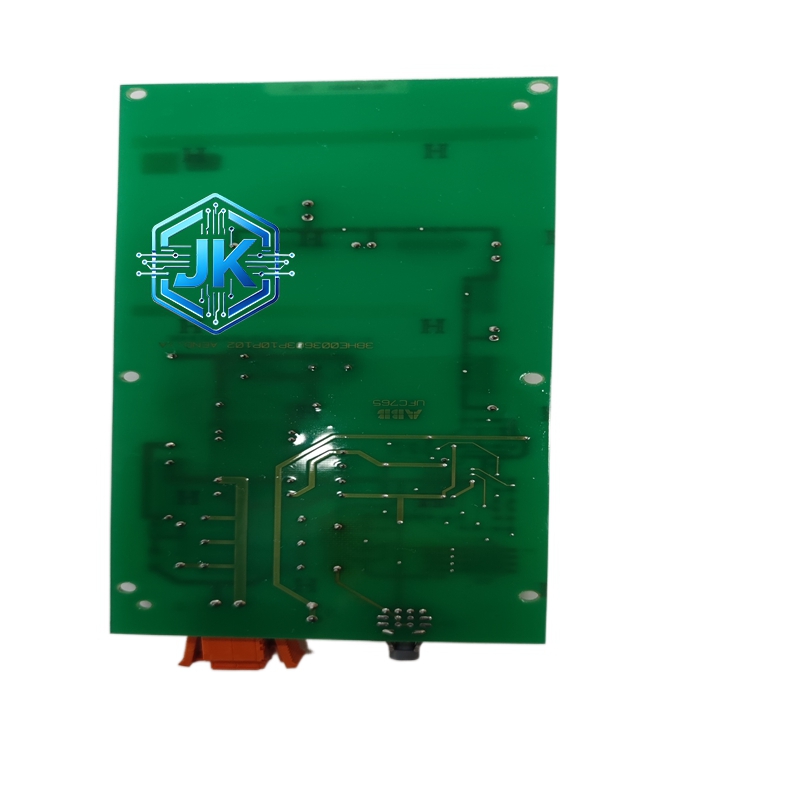

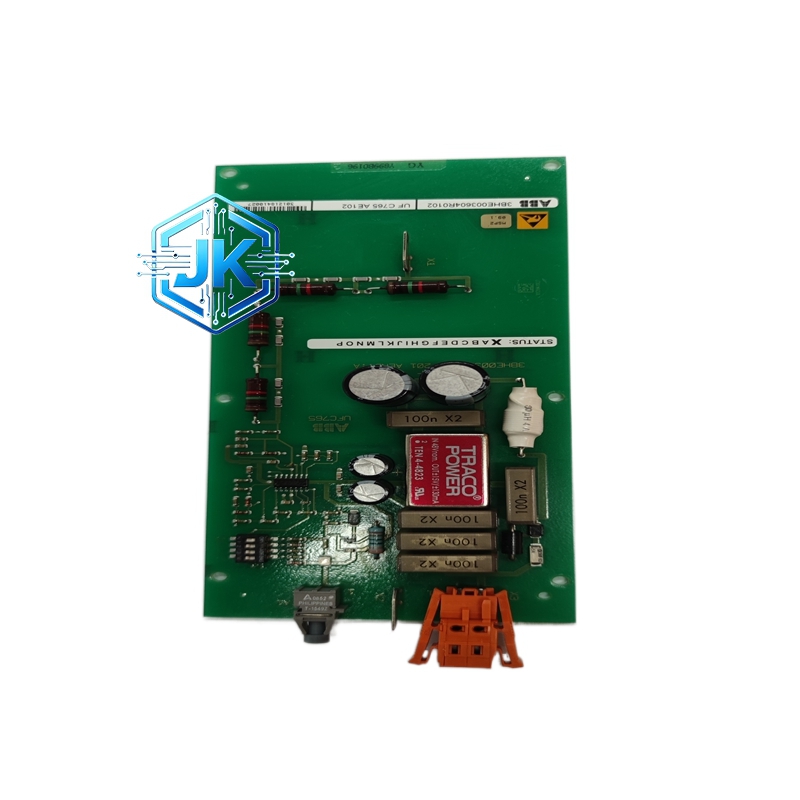

ABB UFC765AE102 3BHE003604R0102 静态励磁调节器
技术规格：
控制模式：恒电压调节（AVR），可选配恒无功或恒功率因数模式
输入通道：3 路模拟量输入（发电机电压、电流、参考电压），2 路数字量输入，2 路继电器输出
通讯协议：Modbus RTU（RS-485），亦可选配 Profibus DP 通讯模块
电源要求：AC/DC 85V 至 265V 宽范围供电，或 DC 110V/220V
电压调节范围：通常为额定电压的 90% 至 110% 连续可调
频率响应：带宽 0.5Hz 至 15Hz（AVR 通道），PSS 通道带宽可调
触发脉冲输出：6 路双脉冲触发（用于三相全控桥）
功能特点：
内置自动电压调节器（AVR），具备 PID 自整定功能，现场无需复杂调试即可获得良好的动态响应
集成 PSS2B 电力系统稳定器，有效阻尼 0.2Hz 至 2.5Hz 的低频功率振荡
具备软件设定的过激磁限制（OEL）和欠激磁限制（UEL），保护发电机安全运行
集成定子电流限制器（SCL），防止发电机定子过电流
支持电动势调差（Droop）功能，便于多机并联运行时的无功分配
面板配备 LED 状态指示灯，可直观显示”就绪”、”运行”、”故障”、”限制动作”等状态
支持远程参数修改和监控，极大方便了电厂的无人值守运行
应用场景：
中型火电厂和水电站的发电机励磁系统（50MW 至 500MW 机组）
大型同步电动机的励磁控制（如矿山磨机、压缩机）
热电厂背压式汽轮发电机励磁调节
工业自备电厂的发电机电压自动调节
性能参数：
扫描周期：5ms 至 20ms 可调
控制精度：电压稳态精度 ±0.1%
阶跃响应：电压阶跃响应时间 < 15ms
工作温度：-20°C 至 +60°C（宽温型）
防护等级：IP20（前面板）
绝缘耐压：输入/输出对地 2.5kV AC / 1min
材质构成：
前面板采用深灰色阻燃 PC+ABS 合金，耐冲击且不易变色
壳体内部设有金属屏蔽隔板，将强电触发回路与弱电控制回路完全隔离
接线端子排采用 PA66 尼龙材质，阻燃等级 UL94 V-0
内部连接器采用高可靠性的插拔式接线端子，方便现场快速接线
结构特征：
紧凑型 1/4 DIN 面板安装设计
前面板布局简洁：左上角为液晶显示区，右上角为按键区，下方为状态 LED 指示灯区
背部端子排分为上下两层：上层为强电触发脉冲输出和电源，下层为弱电信号输入输出
侧面设有 DIP 拨码开关，用于设置通讯地址和波特率
工作原理：
发电机电压信号经 PT 降压后送入 UFC765AE102 的电压输入通道，电流信号经 CT 变换后送入电流输入通道。控制器内部 DSP 芯片对采集到的电压和电流进行运算，得出发电机的运行状态。AVR 模块将机端电压与给定值比较，通过 PID 调节算法输出励磁控制信号。该信号叠加 PSS 补偿信号后，经过 OEL/UEL/SCL 等限制环节的剪裁，形成最终的控制角指令。控制角指令转换为六路双脉冲触发信号，通过光纤传输至整流柜，控制晶闸管的导通时刻，从而精确调节励磁电流。
安装要求：
控制柜内应保持清洁干燥，避免粉尘堆积导致散热不良
PT 和 CT 的二次线必须使用屏蔽电缆，且屏蔽层在控制器侧单端接地
触发脉冲光纤（如使用）弯曲半径不得小于 30mm，防止光纤折断
通讯电缆应与动力电缆分开走线，间距大于 20cm
使用注意事项：
严禁在控制器通电状态下插拔背部端子接线，会损坏内部光耦
参数设置修改后需按”Enter”键确认并保存，否则掉电后丢失
若发电机长期停运，需定期给控制器上电一次（每月至少一次），防止电解电容老化
当”限制动作”指示灯常亮时，需检查发电机是否过载或系统是否异常
