描述

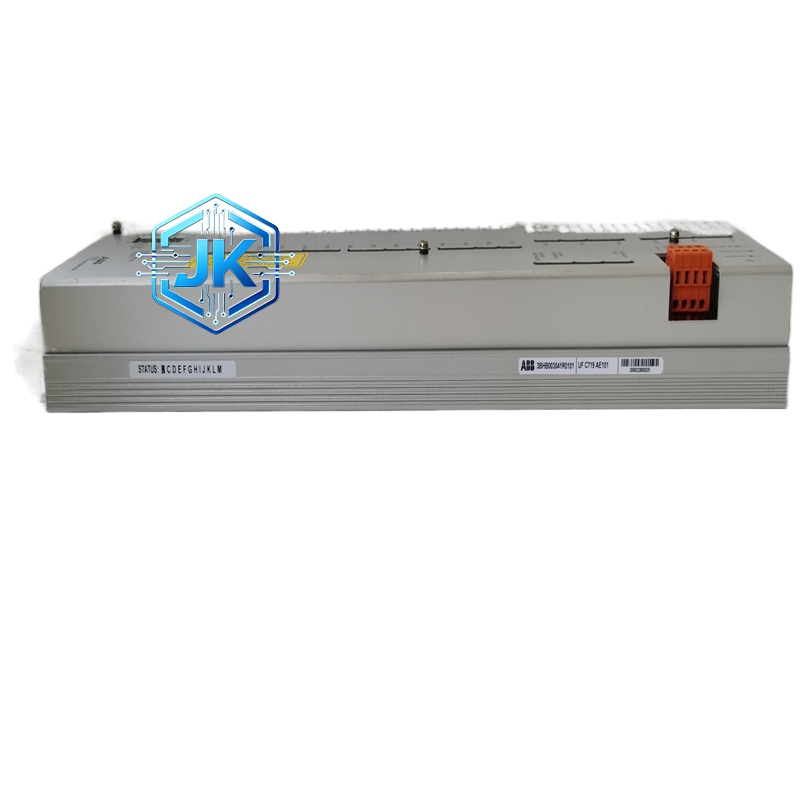

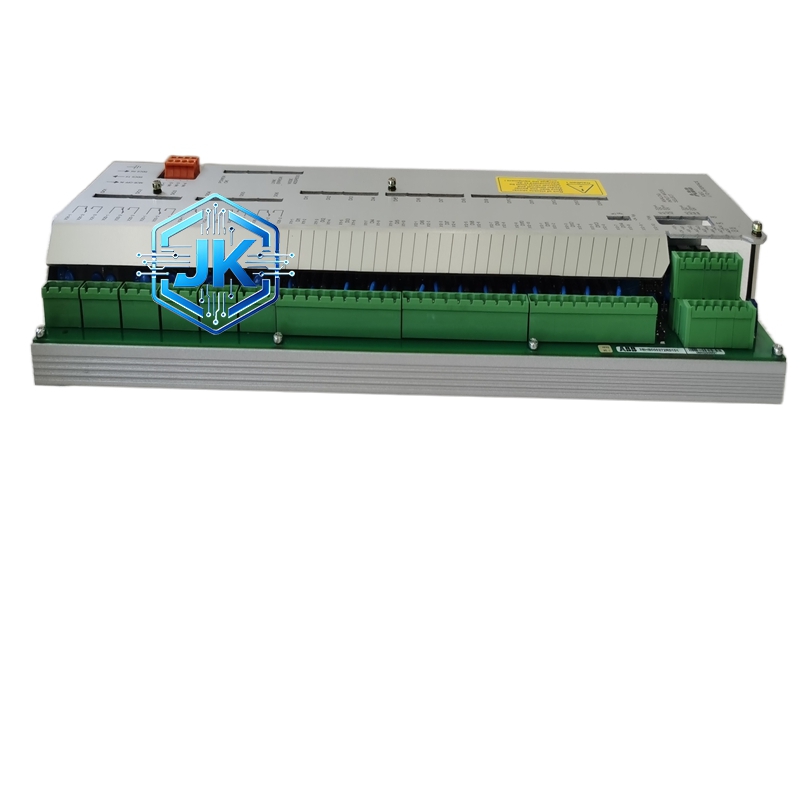

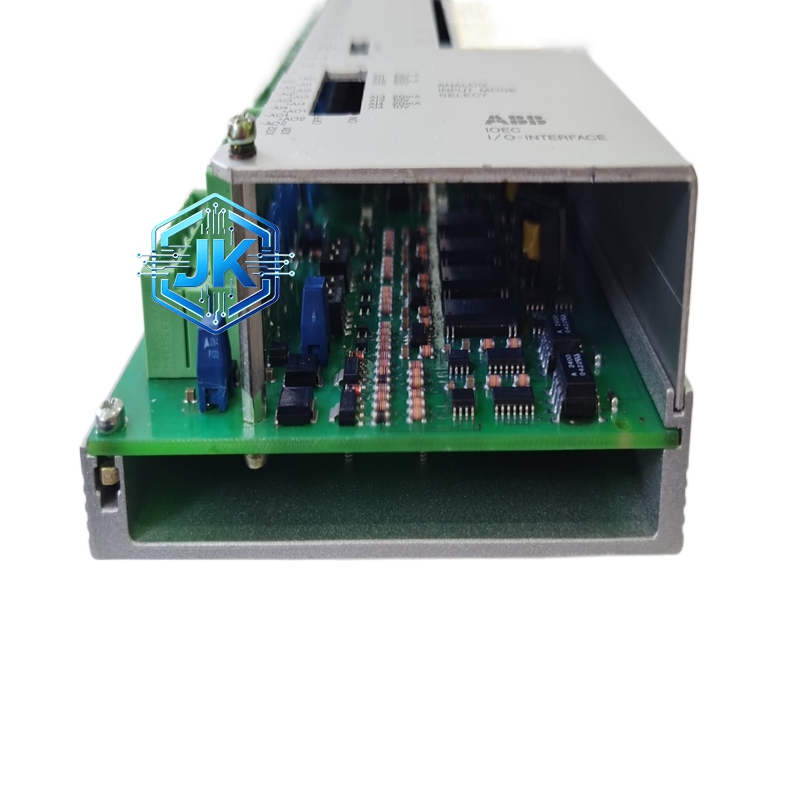

ABB UFC719AE101 3BHB003041R0101 静态励磁控制器
技术规格：
控制模式：自动电压调节（AVR）和恒无功/恒功率因数控制
输入信号：发电机电压（PT 信号）、发电机电流（CT 信号）、励磁电流反馈、励磁电压反馈
输出信号：晶闸管触发脉冲（用于控制励磁变压器或可控硅整流桥）
通讯接口：支持 Modbus RTU/TCP、IEC 60870-5-103/104 协议
电源供电：AC/DC 85V 至 265V 宽范围供电，或 DC 110V/220V 专用供电
通道数量：多达 12 路模拟量输入 + 8 路数字量输入 + 8 路数字量输出
显示界面：配备液晶显示屏和操作按键，支持参数在线修改
功能特点：
内置电力系统稳定器（PSS），有效抑制电力系统低频振荡，提升电网稳定性
具备软启动功能，在发电机并网前自动建立额定电压，实现无冲击并网
支持多种限制保护功能，包括过励磁限制（OEL）、欠励磁限制（UEL）、V/Hz 限制等
具备自诊断和事件记录功能，可记录故障发生前后的电气波形数据（COMTRADE 格式）
支持双套冗余配置，两台控制器互为备用，确保励磁系统的高可用性
具备可编程逻辑功能，用户可自定义保护联锁和控制策略
应用场景：
大型火电机组（300MW 至 1000MW）的发电机励磁控制
水电站水轮发电机组的电压调节
工业自备电厂的柴油发电机组励磁系统
风电场双馈异步发电机的励磁配合控制
性能参数：
电压调节精度：优于 ±0.1%
响应时间：< 20ms（从电压突变到输出达到 95% 新稳态值）
频率响应带宽：0 至 50Hz
工作温度范围：-25°C 至 +70°C
防护等级：前面板 IP54，安装后 IP20
MTBF：> 100,000 小时
材质构成：
外壳采用高强度阻燃 ABS+PC 合金工程塑料，符合 UL94 V-0 防火等级
前面板为铝合金拉丝材质，耐腐蚀且散热性能好
内部电路板采用 FR-4 工业级玻纤板，涂覆三防漆（防潮、防盐雾、防霉）
接线端子采用铜合金镀镍处理，抗氧化且接触电阻低
结构特征：
标准 1/4 DIN（96mm x 96mm）前面板开孔尺寸
深度紧凑，适合安装在狭窄的控制柜门板上
前面板设有 4 行液晶显示屏、6 个功能按键、8 个 LED 状态指示灯
背部设有高密度接线端子排，支持冷压端头和 Push-in 快速接线
顶部设有通讯接口（RJ45 以太网口 + RS-485 口）
底部设有电源接线端子和接地端子
工作原理：
UFC719AE101 实时采集发电机端电压和电流信号，与设定的参考电压进行比较，产生电压偏差信号。该偏差信号经过 PID 调节器运算后，结合电力系统稳定器（PSS）的补偿信号，生成励磁电流的给定值。控制器内部的触发脉冲发生电路根据给定值计算出晶闸管的触发角，输出精确的触发脉冲去控制整流桥的导通角，从而调节励磁电流的大小，最终使发电机端电压恢复到设定值。
安装要求：
必须安装在垂直的控制柜门板上，开孔尺寸严格为 92mm x 92mm 至 96mm x 96mm
安装位置应远离大功率变频器和高频干扰源，间距至少 30cm
电压互感器（PT）和电流互感器（CT）的二次侧接线必须严格按照端子图标识连接，相序不可接错
通讯电缆必须使用屏蔽双绞线，屏蔽层在控制器侧单端接地
使用注意事项：
严禁将强电（220V/380V）直接接入模拟量输入端子，会立即烧毁模块
参数修改前务必记录原始参数值，防止误操作导致发电机失磁
定期检查励磁变压器的散热风扇和整流桥的熔断器状态
控制器内部有高压电解电容，断电后需等待 5 分钟以上方可打开外壳
