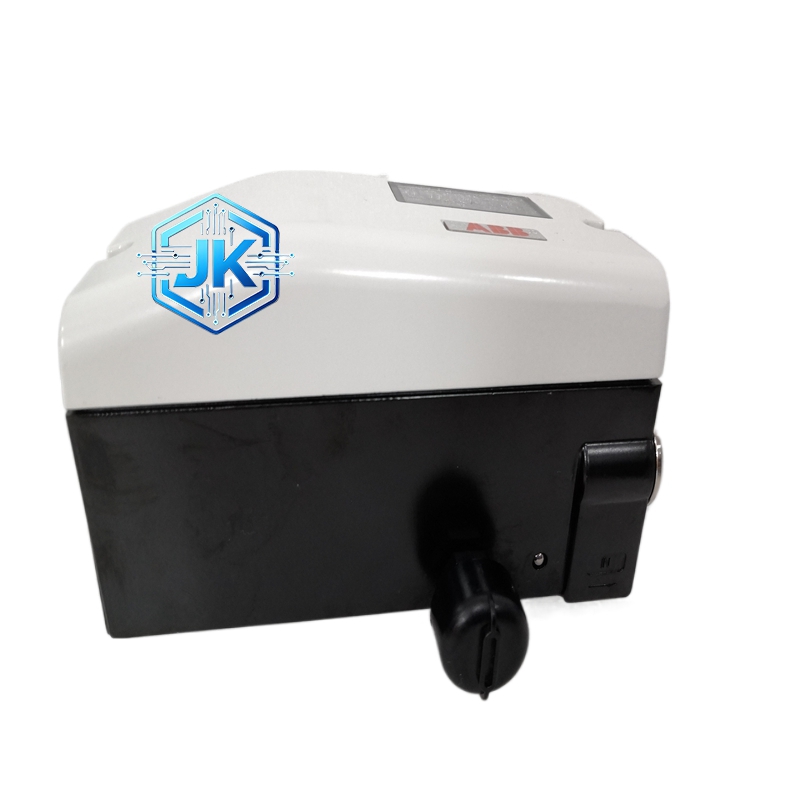

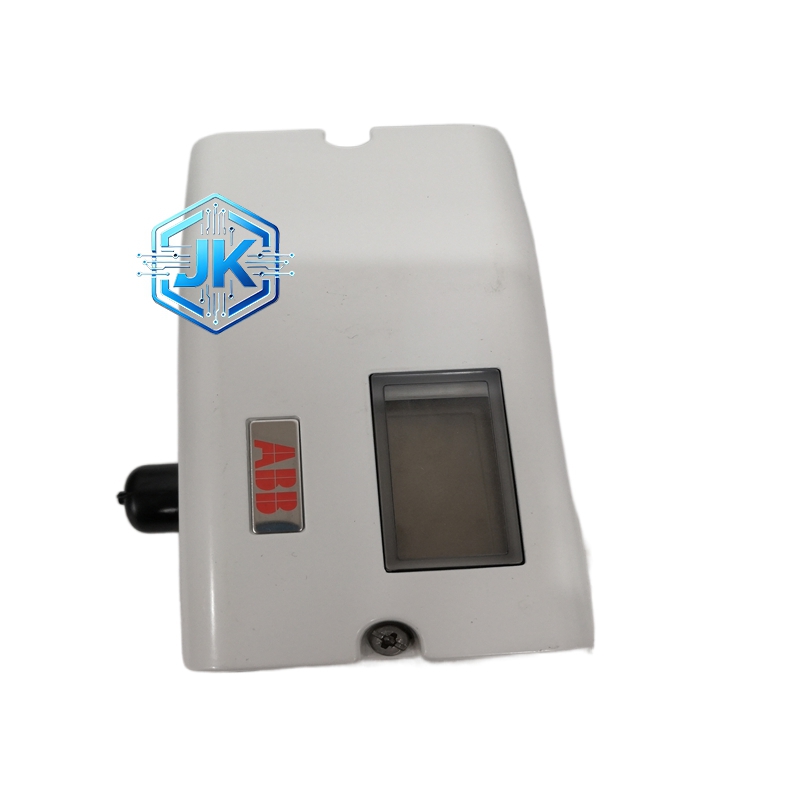

ABB TZIDC V18345-1010521001 智能阀门定位器
技术规格：
所属系列：ABB TZIDC 智能阀门定位器
输入信号：4-20mA DC（两线制）或 1-5V DC（四线制）
输出信号：0.2 至 1.0 bar（3 至 15 psi），可调节
气源压力：1.4 至 7 bar（20 至 100 psi）
控制精度：±0.5% 或 ±1%（取决于校准等级）
行程时间：通常 < 5 秒（全行程）
通信****：HART 7 协议
防护等级****：IP66/IP67（Ex 版本可达 IP66）
防爆认证****：Ex ia IIC T6 Ga（本安型，适用于 Zone 0）
供电：由 4-20mA 回路供电（两线制）或外部 24V DC（四线制）
功能特点：
自动初始化：上电后自动进行行程校准（Auto-Init），无需手动调校
HART 通信：支持远程读取诊断数据、修改参数、执行校准
多种作用方式：支持正作用（气开）、反作用（气关）、故障开/故障关
空气质量监控：内置滤网堵塞检测和气源压力监测
摩擦力补偿：自动检测阀杆摩擦力并进行补偿，提高控制精度
安全功能：支持 SIL2/SIL3 安全认证（需配合安全模块）
手动操作：配备手动操作按钮，可在不通电情况下手动操作阀门
性能参数：
环境温度：-40℃ 至 +85℃
相对湿度：0% 至 100%，无冷凝
死区：< 0.1%
回差：< 0.5%
MTBF：> 500000 小时（根据 SIL 认证数据）
重量：约 2.5kg（含安装支架）
材质构成：
外壳：压铸铝合金，表面环氧树脂喷涂，耐腐蚀
内部组件：不锈钢阀体部件，黄铜气路接头
密封件：氟橡胶（FKM/Viton）O 型圈，耐高温耐化学腐蚀
PCB：FR-4 电路板，涂覆三防漆
膜片：特种橡胶膜片，寿命长
结构特征：
尺寸：约 200mm x 160mm x 180mm（含支架）
安装方式：直接安装在气动执行机构上，通过标准支架连接
前面板：LCD 显示屏（显示位置百分比、气源压力等）+ 4 个功能按键
接线端子：M20 电缆引入口，Ex 版本为防爆格兰头
气路接口：G1/4 内螺纹进气口 + G1/4 内螺纹出气口
工作原理：
TZIDC 接收来自 DCS 的 4-20mA 信号，内部 MCU 将电流值转换为目标阀门开度（0-100%）。定位器内部的压力传感器检测实际输出气压，MCU 通过 PID 算法控制排气阀和进气阀的开闭，使输出气压精确对应目标开度。同时，位置反馈传感器（LVDT）检测阀杆的实际位置，形成闭环控制。HART 通信通过叠加在 4-20mA 信号上的数字信号实现。
安装要求：
必须垂直安装或倾斜不超过 30 度
气源管路必须安装过滤器和减压阀，气源压力稳定在 1.4-7 bar
信号线必须使用屏蔽双绞线，屏蔽层单端接地
Ex 版本的电缆引入口必须使用对应等级的防爆格兰头拧紧
安装后必须进行 Auto-Init 初始化校准
使用注意事项：
初次使用或更换定位器后，必须执行 Auto-Init 校准程序
定期检查气源过滤器，堵塞会导致响应变慢
如果阀门动作异常，首先检查气源压力是否正常
HART 通信失败时，检查信号线是否断线或接触不良
Ex 版本不可在通电状态下打开接线盖
长期存放时，每 6 个月通电一次，防止密封件老化
