描述

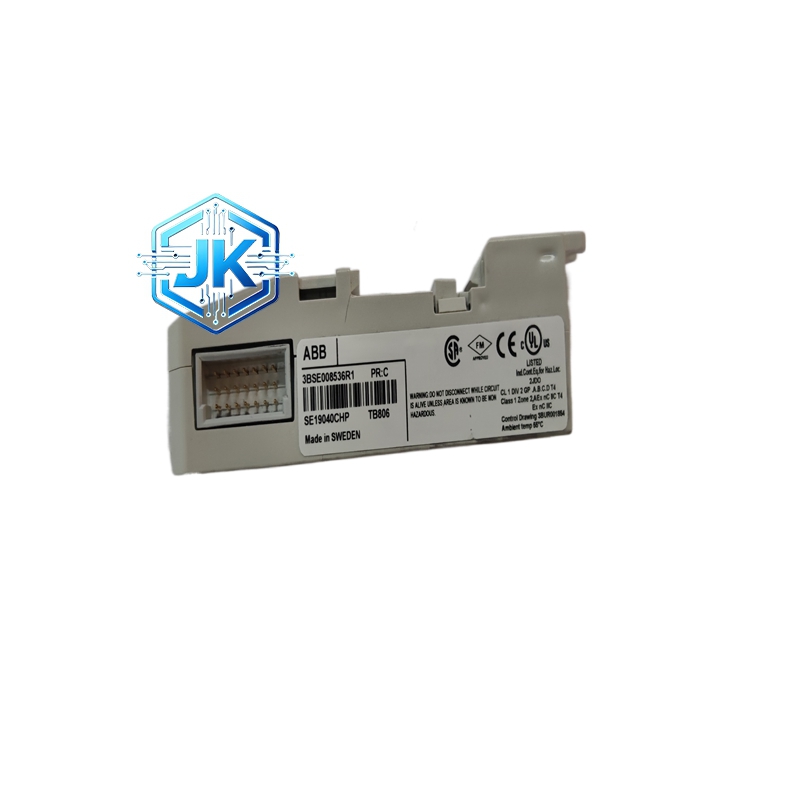

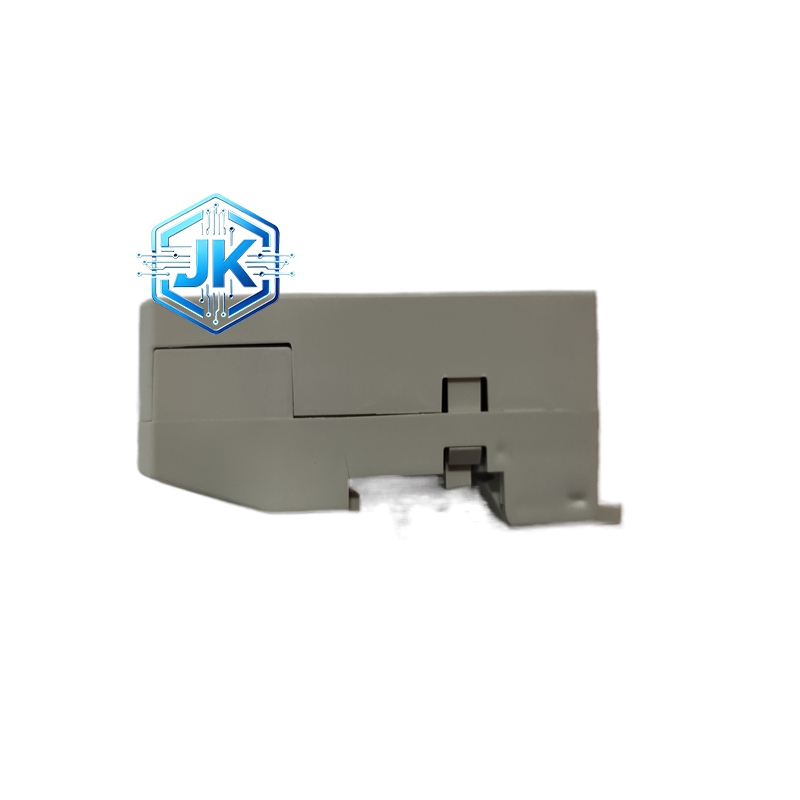

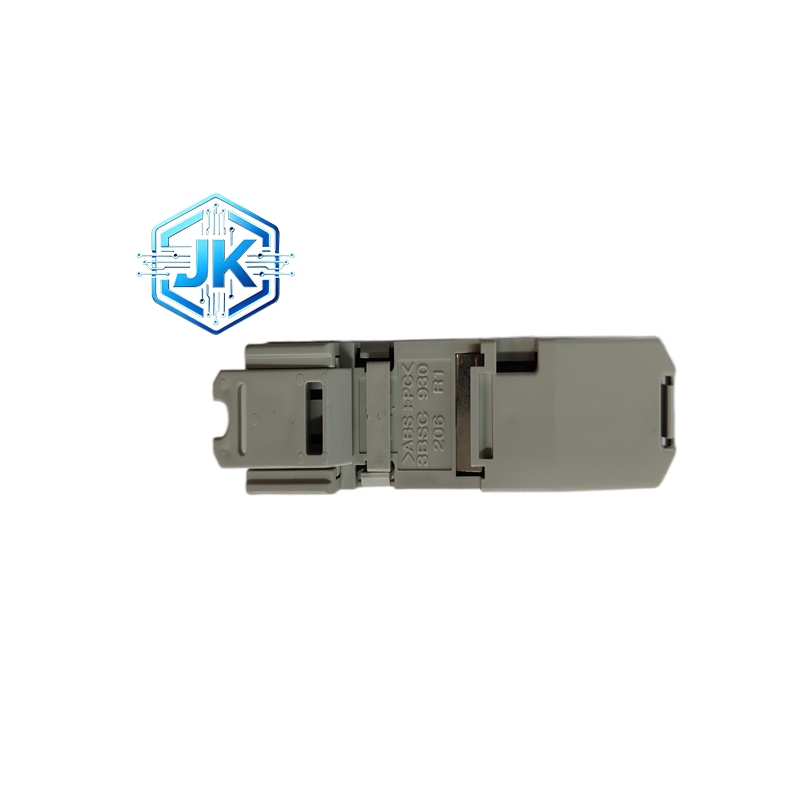

ABB TB806 3BSE008536R1 Fieldbus 通信模块
技术规格：
总线类型：PROFIBUS DP V0/V1
传输速率：9.6kbps 至 12Mbps 自适应
接口类型：DB9 针型接口（PROFIBUS）或 M12 圆形接口
支持站数：最多可连接 126 个从站设备
供电：DC 5V（背板总线供电）
安装方式：插接在 AC500 控制器背板
功能特点：
作为主站运行，支持 GSD 文件导入，可自动识别从站设备类型
支持 DPV1 诊断功能，可实时监控从站的通讯状态和故障信息
具备通讯看门狗功能，当总线通讯中断时自动复位模块
支持多种数据传输模式：轮询、中断、DMA
安装简便，即插即用，无需复杂的拨码设置
应用场景：
连接 ABB ACS880/ACS580 系列变频器，实现集中驱动控制
连接 ABB 智能电表，读取能耗数据
连接分布式 I/O 站（如 AI810, DI810），扩展 PLC 的 I/O 点数
连接 ABB 阀门定位器，实现过程控制
性能参数：
通讯距离：9.6kbps 时最远 1200m，12Mbps 时最远 100m（需加中继器）
隔离电压：总线侧与 CPU 侧 1500V DC 隔离
工作温度：0°C 至 +55°C
防护等级：IP20
材质构成：
金属屏蔽外壳，有效防止外部电磁干扰
高品质 DB9 连接器，插拔寿命高
内部采用多层 PCB 板，信号完整性好
结构特征：
标准模块宽度，直接插入 AC500 背板
顶部设有 Bus Status 和 Data 指示灯
背部设有总线终端电阻拨码开关（120Ω 终端电阻开关）
工作原理：
模块内部的专用通信协处理器（ASIC）负责处理 PROFIBUS 协议。PLC CPU 将需要发送给从站的数据放入共享缓冲区，通信处理器自动将其封装成 PROFIBUS telegram（报文），通过差分信号发送到总线上。同时，处理器监听总线，接收从站的响应报文，提取有效数据放入缓冲区供 CPU 读取。
安装要求：
总线电缆必须使用专用的紫色屏蔽双绞线
网络两端（首站和末站）必须拨 ON 终端电阻开关（120Ω）
中间节点必须拨 OFF 终端电阻开关
接地线必须可靠连接
使用注意事项：
严禁在带电状态下插拔总线电缆，否则会烧毁通信接口芯片
若通讯不稳定，首先检查终端电阻设置是否正确，其次检查网线是否接触良好
不要将动力电缆与总线电缆平行捆绑在同一个线槽内，间距至少 20cm
