描述

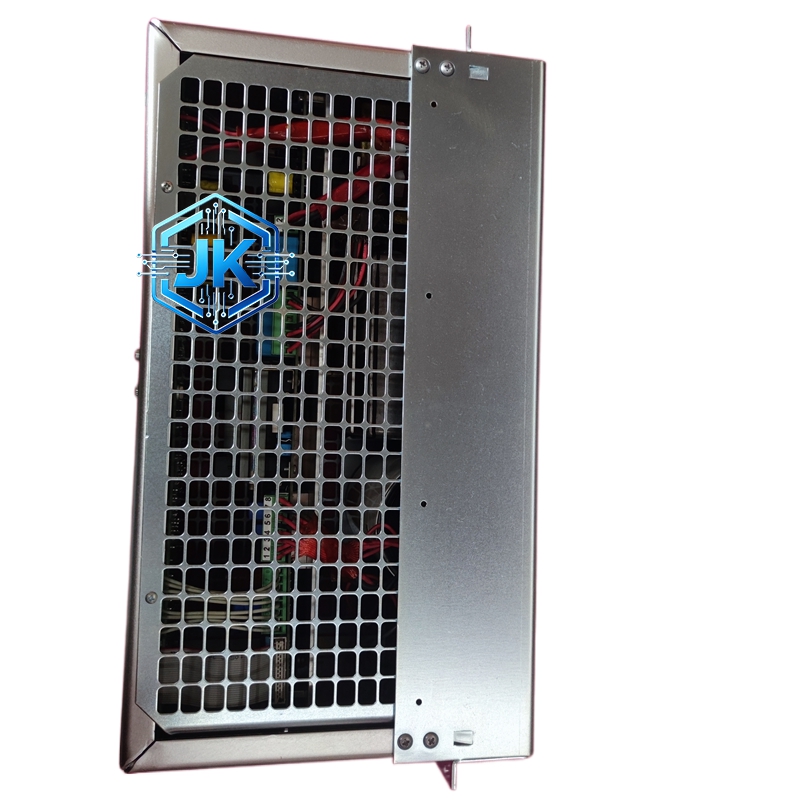

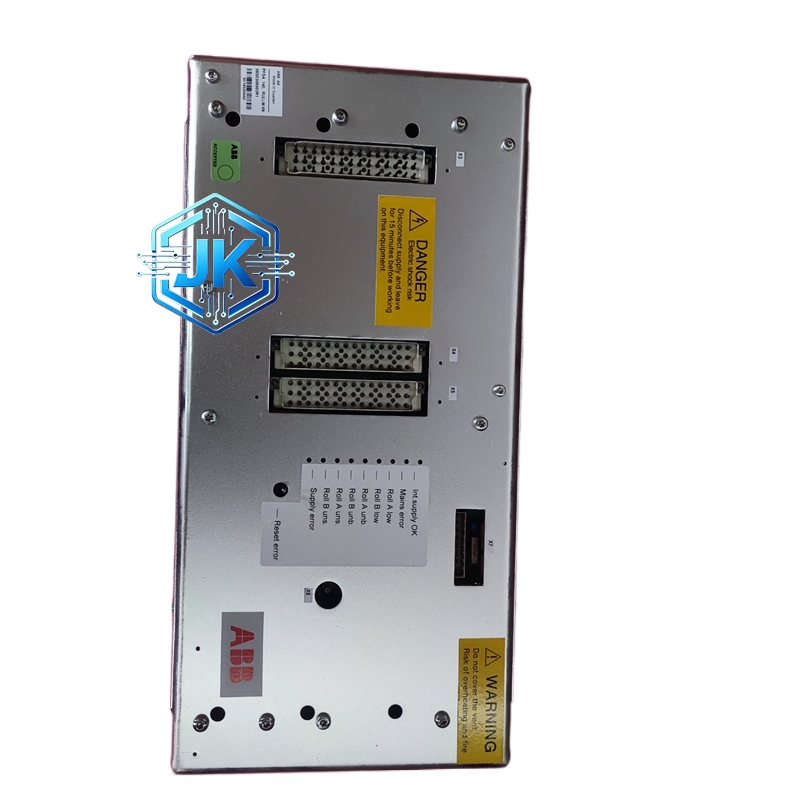

ABB AC 800M 系统 PFSA140 安全 I/O 模块（3BSE006503R1）
技术规格：
- 产品型号： 3BSE006503R1
- 通道配置： 14 通道安全数字量输入（DI） + 4 通道安全数字量输出（DO）
- 安全等级： IEC 61508 SIL 2（单通道）/ SIL 3（1oo2 冗余）
- 输入类型： 24V DC 安全型（干燥接点 / PNP / NPN）
- 输出类型： 24V DC 安全型（PNP 晶体管输出）
- 输入响应时间： ≤ 20ms
- 输出响应时间： ≤ 30ms
- 通道间隔离： 通道间电气隔离 500V DC
- 诊断覆盖率： ≥ 98%
- DC 测试间隔： 可配置（1h / 8h / 24h / 168h）
- 通信接口： AC 800M 系统总线（安全协议）
- 适用标准： IEC 61508、IEC 61511、IEC 62061
功能特点：
- SIL 2/SIL 3 双等级认证，满足不同安全回路需求
- 内置 自诊断功能（通道诊断、短路诊断、断线诊断、交叉诊断）
- 支持 DC 测试（通电测试），自动检测输出通道短路故障
- 1oo2 冗余输入配置，单通道故障不影响安全功能
- 安全数据通过 专用安全协议 传输，与标准 I/O 完全隔离
- 前面板 LED 状态指示（每通道 + 安全状态）
性能参数：
| 参数项 | 数值 |
|---|---|
| 工作温度 | 0°C ~ +55°C |
| 存储温度 | -40°C ~ +70°C |
| 相对湿度 | 5% ~ 95%（无凝露） |
| 通道间隔离电压 | 500V DC（1 分钟） |
| 输入电压范围 | 12V DC ~ 30V DC（安全型） |
| 输出电压 | 24V DC（±10%） |
| 输出电流 | 最大 500mA/通道 |
| 功耗 | ≤ 10W |
| 安装方式 | 面板安装 / 导轨安装（DIN 43880） |
| MTBF | ≥ 250,000 小时（SIL 2） |
| 安全生命周期 | ≥ 20 年 |
材质构成：
- 外壳：阻燃 PC，UL94 V-0，蓝色外壳（安全产品标识）
- 前面板：阻燃 ABS + 蓝色安全标识
- 端子排：阻燃 PA66 + 黄铜镀镍
- 内部 PCB：6 层 FR-4，安全相关区域与非安全区域物理隔离
- 隔离器件：光耦隔离 + 继电器隔离（双重隔离）
- 连接器：镀金安全型连接器
结构特征：
- 模块尺寸：160mm × 80mm × 140mm（W×H×D）
- 前面板：蓝色安全标识 + 14 组 DI LED + 4 组 DO LED + SAFE 状态 LED
- 底部端子排：DI 区（14 通道）+ DO 区（4 通道），分区标识
- 顶部：系统总线连接器
- 模块支持热插拔（安全配置下须同步操作）
- 蓝色外壳为 ABB 安全产品的标准标识
工作原理：
安全输入信号经 双重隔离电路（光耦 + 继电器）进入安全处理器。安全处理器对每个输入通道执行 交叉诊断（两个独立通道互相验证），诊断覆盖率 ≥ 98%。安全输出通过 PNP 晶体管 + 继电器双重输出级 驱动现场执行机构。DC 测试功能定期对输出通道施加测试电流，检测是否存在短路故障。所有安全数据通过 专用安全协议 经系统总线传输至安全 CPU（如 PCD232A 安全型）。
优势亮点：
- SIL 2/SIL 3 双等级，一块模块覆盖两种安全需求
- 98% 诊断覆盖率，行业最高水平
- 双重隔离 + 交叉诊断，安全可靠性极高
- DC 测试功能实现 在线故障检测，无需停车测试
- 蓝色安全标识，现场识别度高
适用行业：
石油化工（ESD/SIS 系统）、电力（锅炉安全联锁）、油气开采（紧急关断）、化工（安全仪表系统）
安装要求：
- 安装于 AC 800M 安全控制器机柜内，与标准控制机柜物理隔离
- 须与 安全型 CPU（如 PCD232A SIL 3） 配合使用
- 接线须使用 安全型电缆（蓝色标识）
- 安全 I/O 与标准 I/O 须使用 不同的系统总线段
- 辅助电源须为 安全认证电源模块
使用注意事项：
- 严禁将安全 I/O 用于非安全回路，须严格遵守 IEC 61511 分区要求
- DC 测试间隔须根据 SIF（安全仪表功能）要求配置
- 模块故障时须 整体更换，不可单独更换通道
- 定期执行安全回路全功能测试（建议每 3 个月一次）
- 存储时须保持原包装，避免蓝色安全标识磨损
