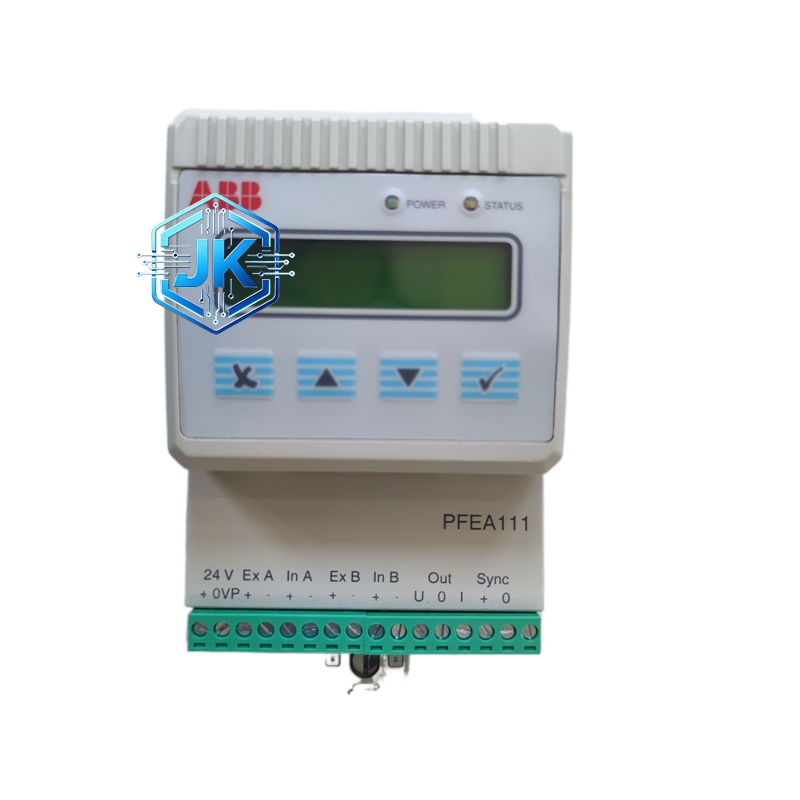

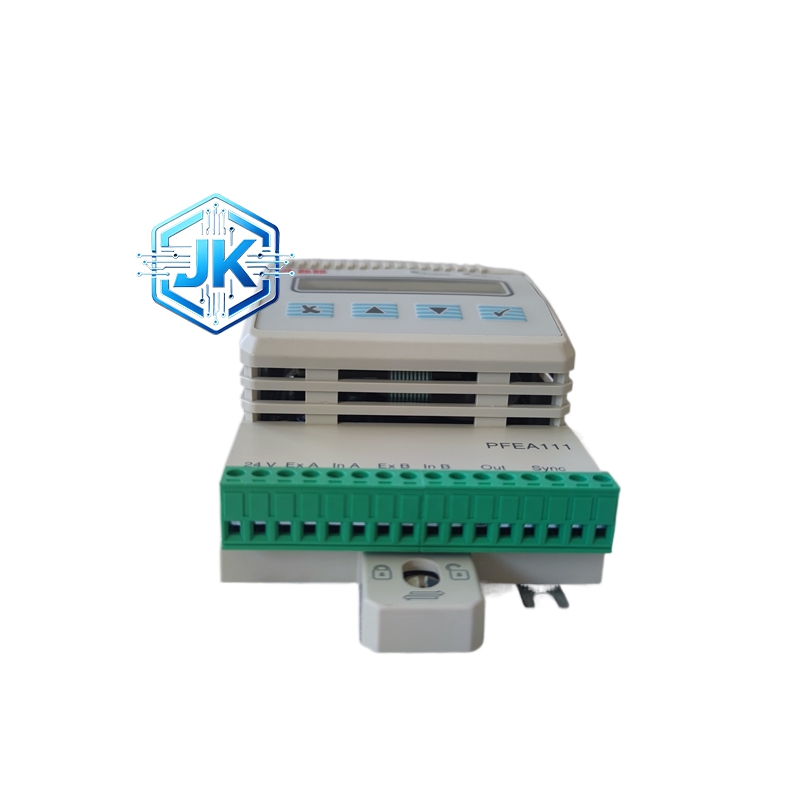

ABB AC 800M 系统 PFEA111-20 模拟量输入模块（3BSE050090R20）

描述

ABB AC 800M 系统 PFEA111-20 模拟量输入模块（3BSE050090R20）

技术规格：

• 产品型号： 3BSE050090R20
• 通道数量： 20 通道模拟量输入（AI）
• 输入信号类型： 4-20mA（两线制/四线制）/ 0-10V / 0-5V / 1-5V（通过组态配置）
• 分辨率： 16 位 A/D 转换器
• 测量精度： ±0.1% FS（满量程）
• 采样速率： 每通道 10ms（20 通道同步采样，总周期 200ms）
• 通道间隔离： 通道间电气隔离 500V DC
• 冷端补偿（CJC）： 内置，精度 ±1°C
• 断线检测： 支持，4-20mA 信号低于 3.6mA 判定为断线
• 供电方式： 模块自供电（24V DC），两线制变送器由模块供电（最大 30mA/通道）
• 通信接口： AC 800M 系统总线（与 PCD CPU 通信）
• 适用标准： IEC 61131-3、IEC 61000-6-2、IEC 61000-6-4

功能特点：

• 20 通道高密度设计，单模块替代传统 4 块 8 通道模块，大幅节省机柜空间
• 通道间 500V DC 电气隔离，彻底消除接地环路干扰与通道串扰
• 内置 数字滤波功能，滤波时间常数可设 0.1s ~ 10s
• 前面板 20 组通道状态 LED，绿色=正常、红色=故障/断线，一目了然
• 支持 两线制变送器隔离供电，每通道最大 30mA
• 支持 信号阻尼 与 开方处理（用于差压流量计）

性能参数：

材质构成：

• 外壳：阻燃聚碳酸酯（PC），UL94 V-0
• 前面板：阻燃 ABS + PMMA 指示窗
• 端子排：阻燃 PA66 + 黄铜镀镍
• 内部 PCB：4 层 FR-4，每通道独立隔离区域
• A/D 转换器：16 位 Sigma-Delta 型，TI/ADI 工业级芯片
• 连接器：镀金弹簧触点，抗氧化

结构特征：

• 模块尺寸：160mm × 80mm × 140mm（W×H×D）
• 前面板：20 组 LED 指示灯 + 通道号标识
• 底部端子排：分为 4 组，每组 5 个通道，颜色编码标识
• 顶部：系统总线连接器（与 CPU/背板连接）
• 模块支持 热插拔（需在系统配置中启用）
• 安装深度：≤ 70mm（从 DIN 导轨算起）

工作原理：
现场变送器输出的 4-20mA 或 0-10V 信号经端子排进入模块，通过 多路复用器 依次选择当前采样通道。信号经 信号调理电路（放大/滤波/隔离）后送入 16 位 Sigma-Delta A/D 转换器。A/D 转换结果经 数字滤波 后，通过 AC 800M 系统总线上传至 PCD CPU。对于两线制变送器，模块内部提供 24V DC 隔离电源，通过同一对信号线同时传输电源与信号。冷端补偿电路实时测量接线端子温度，对热电偶输入进行自动补偿。

优势亮点：

• 20 通道单模块设计，通道密度为 8 通道模块的 2.5 倍，节省 60% 以上机柜空间
• 通道间 500V 隔离，在多点接地系统中表现优异
• 断线检测 + 信号阻尼 + 开方处理，功能集成度高
• 16 位分辨率 + 0.1% FS 精度，满足高精度过程测量需求
• 前面板 LED 状态指示，现场维护无需借助工具

适用行业：
石油化工、电力（火电/水电/核电）、水处理、冶金、制药、食品饮料、造纸、暖通空调（HVAC）、大型过程控制

安装要求：

• 安装于 AC 800M 控制柜内，与 PCD CPU 通过系统总线背板连接
• 接线须使用 屏蔽双绞线，屏蔽层 单端接地（控制柜侧）
• 4-20mA 两线制变送器接线注意极性（+/- 不可反接）
• 模块间保留 ≥ 10mm 间距以利散热
• 辅助电源：24V DC（±20%），须使用冗余电源模块

使用注意事项：

• 每个通道最大供电电流 30mA，配置变送器时须确认总功耗不超过此值
• 电压输入模式下输入阻抗为 1MΩ，须确认变送器输出阻抗匹配
• 断线检测阈值默认 3.6mA（对应 4-20mA 量程的 18%），可在组态中修改
• 长期不使用的通道建议 短接或接入已知信号，避免浮空引入干扰
• 模块上电前须确认所有接线正确，反接将损坏通道隔离电路
• 热电阻输入须使用 三线制接法以消除引线电阻误差
