描述

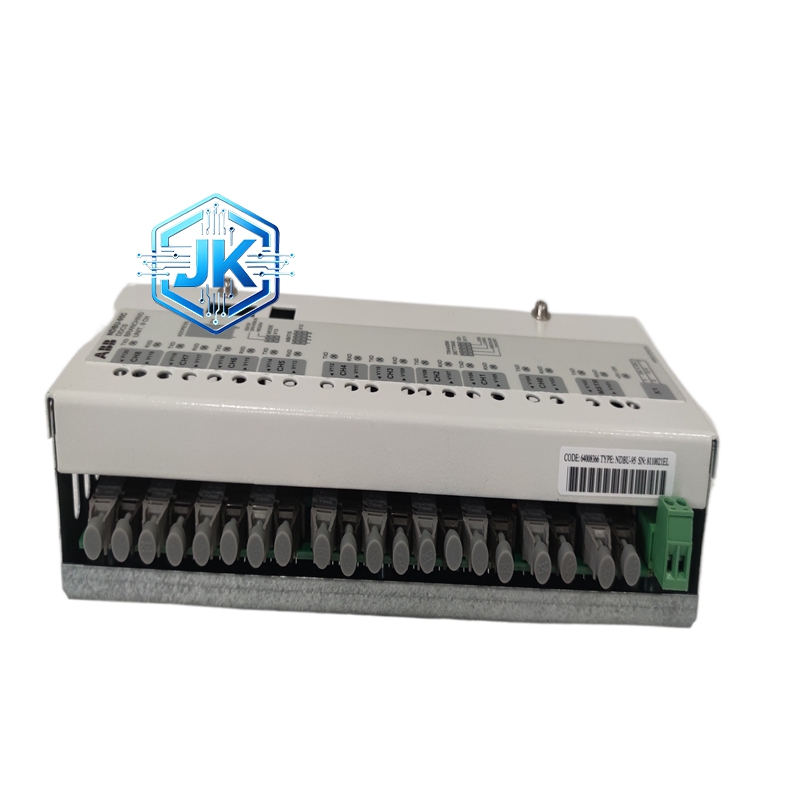

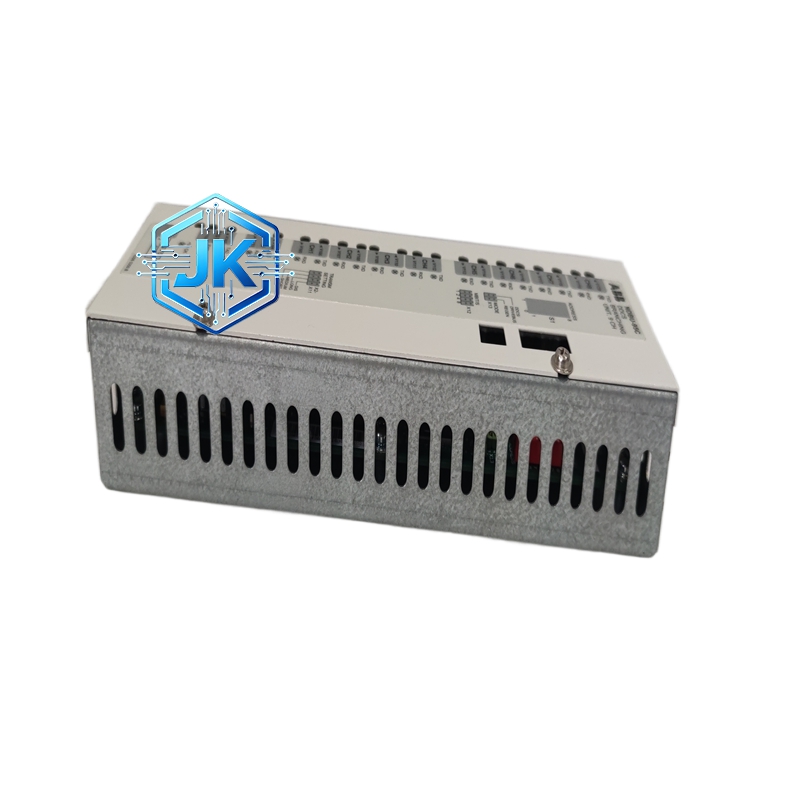

NDBU-95 64008366 DDCS星形连接分支单元
技术规格：
- 总线类型：Fieldbus（FF）/ Profibus DP
- 支持 I/O 站数量：最多 95 个远程 I/O 站
- 总线传输速率：31.25kbps~12Mbps（自适应）
- 冗余支持：双总线冗余（热备份）
- 供电：24V DC，冗余供电输入
- 功耗：≤8W（单总线）/ ≤12W（双总线冗余）
- 工作温度：-20℃~+60℃
- 防护等级：IP20（前面板）
- 通信协议：ABB 专有总线协议，兼容 HART
功能特点：
- 单一 NDBU-95 可管理多达 95 个 I/O 站，大幅减少控制器直接连接的 I/O 数量
- 支持总线段级联扩展
- 内置总线终端电阻，可通过拨码开关启用/禁用
- 实时监测各 I/O 站通信状态，故障站自动隔离
材质构成：
- 外壳：镀锌钢板，表面喷塑（RAL 7035 浅灰色）
- 接线端子：磷铜镀镍
- PCB：FR-4 工业级， conformal coating 防护
结构特征：
- 标准 19 英寸机架安装（可选 DIN 导轨）
- 前面板设总线状态 LED 指示灯（A 总线 / B 总线 / 故障）
- 后面板设双总线接口及冗余电源接口
- 模块尺寸：482.6mm × 44.45mm × 200mm（19″ 机架式）
工作原理： 控制器发出的总线数据经 NDBU-95 接收后，通过内部总线分配逻辑，按地址逐一发送至各远程 I/O 站；各 I/O 站返回的数据经 NDBU-95 汇聚后上传至控制器。双总线架构下，A/B 总线互为热备，任一总线故障时自动无缝切换。
优势亮点：
- 单台管理 95 个 I/O 站，系统扩展性极强
- 双总线冗余，通信可靠性 ≥99.999%
- 故障站自动隔离，不影响其他站通信
- 工业级设计，适应恶劣环境
适用行业： 大型发电厂、石油化工 DCS 系统、钢铁冶金过程控制、纸浆造纸
安装要求：
- 19 英寸标准机柜安装，占用 2U 空间
- 双总线冗余需分别连接 A/B 总线至控制器
- 终端电阻设置：总线末端 NDBU 启用终端电阻，中间 NDBU 禁用
- 接地电阻 ≤4Ω
使用注意事项：
- 严禁带电插拔总线电缆
- 总线电缆最大长度：Fieldbus ≤1900m（含分支），Profibus ≤1200m
- 定期检查 LED 状态，异常时立即排查
