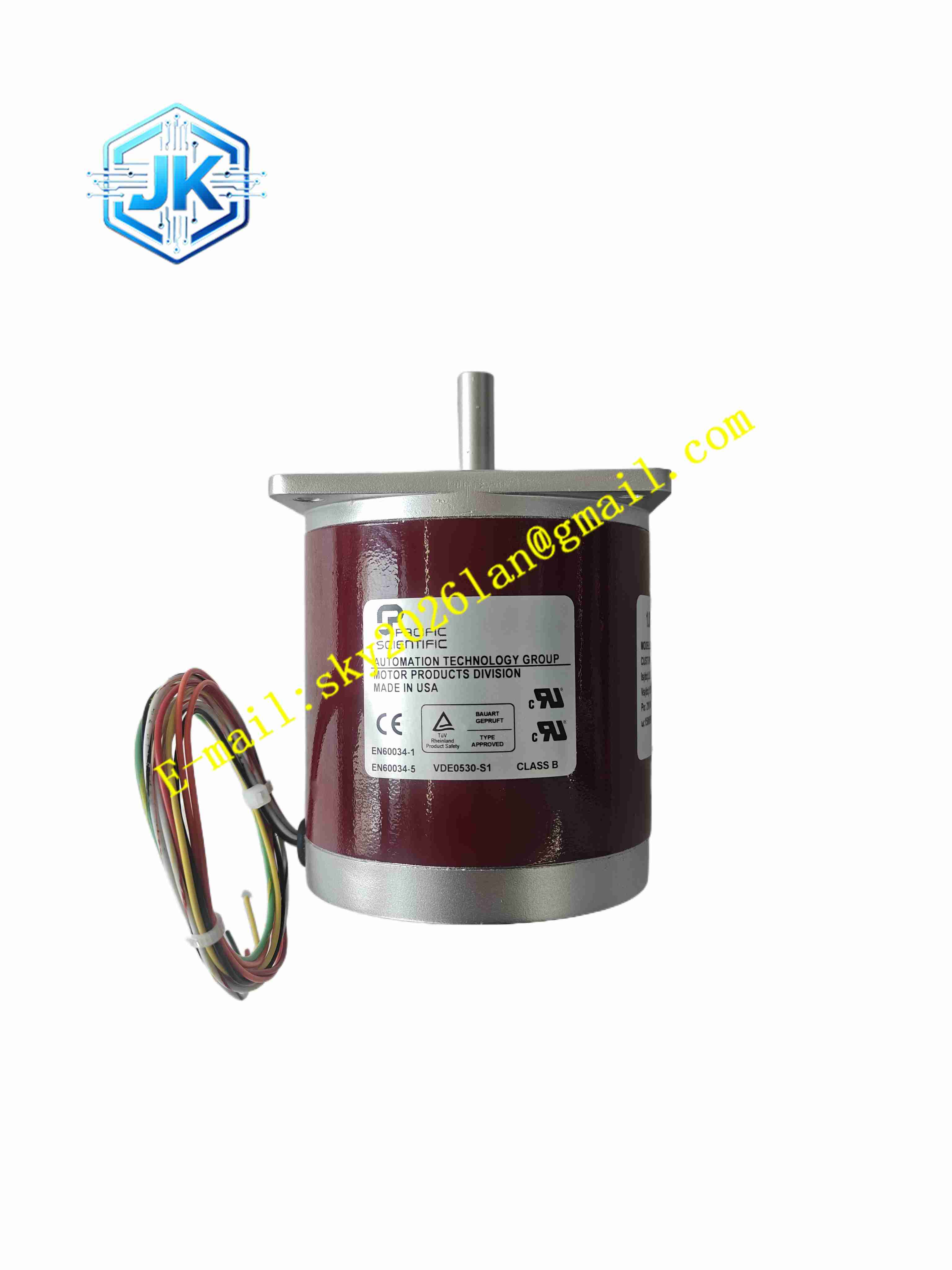

KollMorgen VDE0530-S1
详细技术规格
- 产品类型：永磁同步交流伺服电机，S1 连续工作制
- 执行标准：VDE0530 德国电气标准
- 供电等级：三相交流伺服电压
- 工作制：S1 连续运行，允许长期额定负载持续工作
- 转子结构：内置永磁体
- 反馈元件：高精度编码器
- 防护等级：IP65
- 绝缘等级：F 级绝缘
- 冷却方式：自然风冷
- 轴承：双面密封轴承
- 工作环境温度：0℃ ~ +40℃
- 存储温度：-20℃ ~ +80℃
- 环境湿度：5%~85%，无凝露
- 安装形式：法兰安装
- 出线方式：连接器出线，动力接头 + 反馈接头分开
功能特点
- S1 连续工作制，支持长期满载不间断运行，适合 24 小时生产线
- 高转矩密度，小体积输出大转矩，节省设备安装空间
- 低齿槽转矩，低速运行转动平稳，无抖动，满足精密加工需求
- F 级绕组绝缘，耐热能力强，温升控制稳定
- IP65 整机防护，阻挡粉尘、冷却液溅入电机内部
- 密封轴承结构，润滑脂密封，免维护周期长
- 独立动力连接器、编码器反馈连接器，线路分离，降低干扰
- 和科尔摩根伺服驱动器完美匹配，支持高速位置闭环控制
- 动态响应快，启停切换迅速，适合往复运动机构
- 电机转子动平衡精度高，高速运行振动小
应用场景
- 数控机床进给轴驱动
- 自动化流水线输送机构
- 高速包装机械定位轴
- 激光切割、激光打标设备运动平台
- 机器人关节驱动
- 注塑机伺服驱动轴、纺织设备精密传动
材质构成
- 电机外壳：铝合金压铸外壳，散热性能优良
- 定子：硅钢片叠片，内置铜绕组
- 转子：合金钢转子基体，镶嵌高性能永磁磁钢
- 输出轴：高强度合金钢，表面硬化处理
- 轴承：密封滚动轴承
- 连接器：工业圆形金属连接器
- 编码器：高精度光电编码器
结构特征
- 圆柱形铝壳伺服电机本体，前端集成安装法兰
- 前端输出轴，用于连接联轴器或者减速机
- 电机尾部内置编码器，后端布置反馈连接器
- 电机侧面安装动力电源连接器，动力线路与反馈线路物理分离
- 外壳设置散热筋，增大散热面积，自然散热
- 两端密封轴承，封闭电机内部，防止粉尘、液体进入
工作原理 伺服驱动器输出三相交变电流送入电机定子绕组，定子产生旋转磁场。磁场驱动内置永磁转子旋转。尾部编码器实时采集转子角度、转速信号，反馈至伺服驱动器。驱动器对比指令位置和实际反馈位置，实时调整输出电流，形成位置、速度、电流三环闭环控制，精准控制电机转速与转角。S1 工作制设计允许电机持续输出额定转矩，长时间工作不会过热停机。
安装要求
- 使用法兰进行刚性安装，安装基座保持平整、刚性充足
- 电机输出轴与负载使用联轴器连接，保证同轴度，避免偏心负载
- 动力电缆、编码器电缆选用屏蔽电缆，屏蔽层接地
- 动力电缆与编码器电缆分开走线，减少电磁干扰
- 电机周围预留足够散热空间，保证空气流通
- 工作环境温度维持 0℃~+40℃
- 接线完成后，伺服驱动器执行电机自整定，匹配电机参数
- 锁紧连接器，保证接头密封，防止液体进入
使用注意事项
- 禁止敲击电机输出轴，冲击会损坏内部编码器与轴承
- 不可长时间超过电机峰值转矩运行，会造成永磁体退磁
- 编码器屏蔽电缆远离动力电缆，避免电磁干扰造成位置丢步
- 电机运行期间监测外壳温升，温升超标需要停机检查负载
- 备用电机存放于干燥环境，轴体做好防锈保护
- 不要拆卸电机尾部编码器，拆卸会破坏原点标定
- 定期检查联轴器紧固状态，防止松动造成冲击负载
