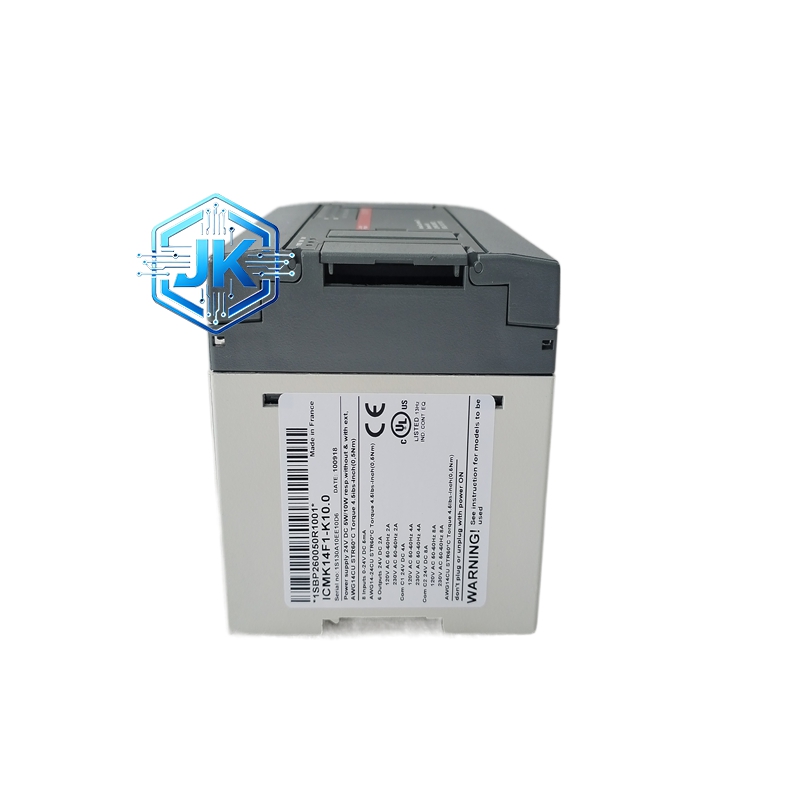

ABB ICMK14F1-K10 远程 I/O 模块（Advant Controller 31 系列）
技术规格
- 输入通道：8 路数字输入（24VDC，5mA），支持 PNP/NPN 型传感器
- 输出通道：6 路继电器输出，触点容量 24VDC/8A、120/230VAC/5A
- 通信协议：Modbus RTU（RS-485），波特率 1.2k~115.2kbps
- 供电：24VDC±10%，功耗 5W/10W
- 工作温度：0℃~+55℃
- 存储温度：-25℃~+60℃
- 防护等级：IP20
- 尺寸：93mm×120mm×84mm
- 重量：约 0.36kg
功能特点
- 输入通道光电隔离（1500VAC/1 分钟），抗干扰能力强
- 继电器输出机械寿命≥10 万次，带负载能力强
- 支持远程参数配置，可设置输入滤波、输出延时
- 具备通道故障诊断，异常状态指示灯直观显示
- 模块化设计，支持多模块级联扩展 I/O 点数
- 宽电压供电适配，工业现场电源波动稳定运行
性能参数
输入响应时间≤1ms；继电器动作时间≤10ms；通信响应延迟≤5ms；支持 **-25℃~+60℃** 宽温存储，抗震等级工业 A 级（10g）。
材质构成
外壳为阻燃 ABS 工程塑料，内部搭载光电耦合器、继电器线圈、通信芯片、稳压电路，PCB 板为玻纤阻燃材质，接线端子为镀金铜质。
结构特征

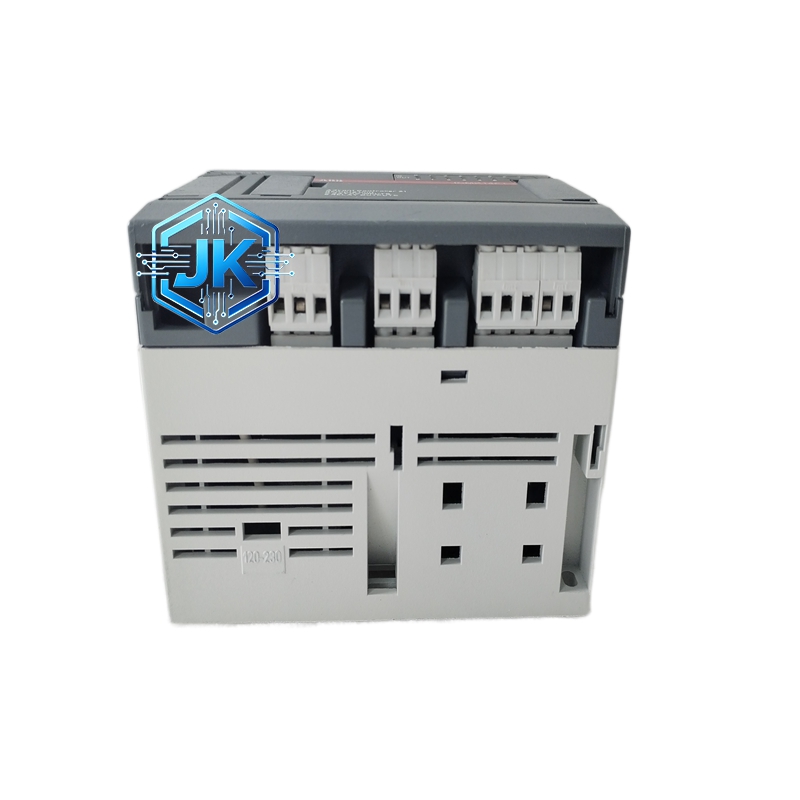

紧凑型长方体结构，正面分布输入 / 输出状态指示灯；顶部为 RS-485 通信接口与 24VDC 供电端子；底部为标准 DIN 导轨安装卡扣；侧面标注通道编号与接线说明，便于现场调试。
工作原理
现场开关 / 传感器信号接入输入通道，经光电隔离与滤波处理后转换为数字信号；通过 RS-485 总线上传至控制器；控制器下发指令驱动继电器输出，控制阀门、电机、指示灯等设备；实时监测通道状态，故障时触发本地指示灯告警并上传故障代码。
优势亮点
体积小巧安装灵活，适配狭小控制柜空间；继电器输出直接驱动大功率设备，无需中间继电器；通信稳定，抗工业电磁干扰；即插即用，组态简单，维护便捷。
适用行业
小型制造业生产线、包装机械、物流分拣设备、暖通空调、水处理、楼宇自控、小型泵站、食品加工机械。
安装要求
标准 DIN 导轨水平安装，间距≥10mm；通信线采用屏蔽双绞线，终端匹配电阻 120Ω；供电电源纹波≤50mV；远离变频器、电机等强电磁源。
使用注意事项
严禁继电器输出超额定电压 / 电流负载；避免在潮湿、粉尘、腐蚀性气体环境使用；定期检查接线端子紧固性；长期停机时断开供电，延长继电器寿命。
