描述
ABB REF615 HBFFAEAGNBC6BNA11G 线路保护控制装置（旗舰配置）
技术规格：
- 额定电流： 1 A或5 A（可选）
- 额定电压： 110 V（线电压）
- 测量精度： 电流0.1级，电压0.2级，功率0.2级（全系列最高）
- 距离保护： 四段式距离保护（Z1、Z2、Z3、Z4），四边形+多边形复合特性
- 过流保护： 四段式过流保护（I1至I4），支持定时限和反时限
- 接地保护： 零序过流、零序方向过流、接地距离保护
- 自动重合闸： 单相重合闸、三相重合闸、自适应重合闸、检同期、检无压、同步捕捉
- 同步检查： 检同期、检无压、频率差检测、相位差检测
- 通信接口： 2个以太网端口（10/100 Mbps）+ 1个光纤接口（GOOSE/SV）+ 2个RS485串口
- 通信协议： IEC 61850（MMS、GOOSE、SV）+ IEC 60870-5-103/104
- 二进制输入： 16路（可编程）
- 二进制输出： 8路（可编程）
- 工作电压： 110 V DC/AC或220 V DC/AC（宽范围）
- 功耗： 小于22 W（典型值）
- 防护等级： IP54（前面板）
- 安装方式： 盘面安装或DIN导轨安装
功能特点：
- 四边形加多边形复合距离特性，对各种类型故障均有优异的动作性能
- 自适应重合闸功能，根据系统条件自动选择最佳重合闸时机
- 支持IEC 61850 GOOSE和SV采样值传输，实现与其他IED的毫秒级联动
- 内置高精度同步时钟（GPS/北斗对时），时间精度小于0.5微秒
- 故障录波采样率高达8000 Hz，可完整记录暂态过程
- 支持远方整定和远方修改定值
- 完善的CT/PT断线检测和告警功能
- 内置Web服务器，支持通过浏览器进行访问和维护
- 支持ABB Ability远程诊断平台
- BNA11G版本集成了ABB最新的自适应保护算法
性能参数：
- 距离保护动作时间： 小于20毫秒（Z1段）
- 过流保护动作时间： 小于30毫秒（I1段）
- GOOSE报文传输时间： 小于2毫秒
- 自适应重合闸计算时间： 小于50毫秒
- 故障录波采样率： 8000 Hz
- 平均无故障时间（MTBF）： 大于150000小时
材质构成：
- 外壳： 压铸铝合金加不锈钢前面板，防护等级IP54
- 前面板： 7英寸彩色TFT液晶屏（800×480像素），支持触摸操作
- 端子排： 军品级黄铜镀银端子
- PCB板： 8层高TG FR-4板材（Tg190），HDI工艺
- 内部存储： 128 MB Flash + 64 MB RAM
- 光纤接口： 不锈钢外壳，防尘防水等级IP67
结构特征：

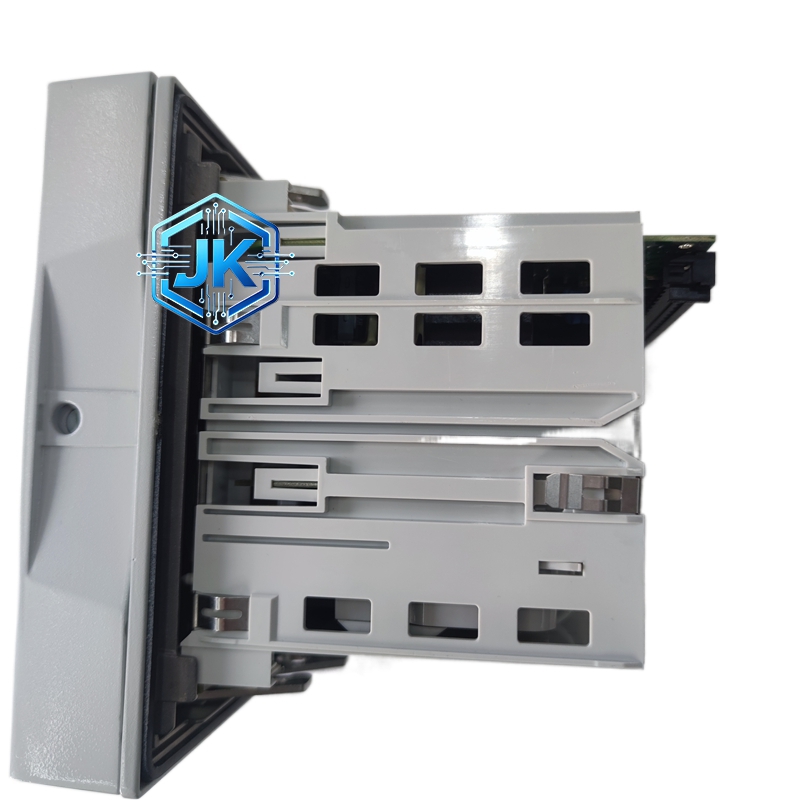

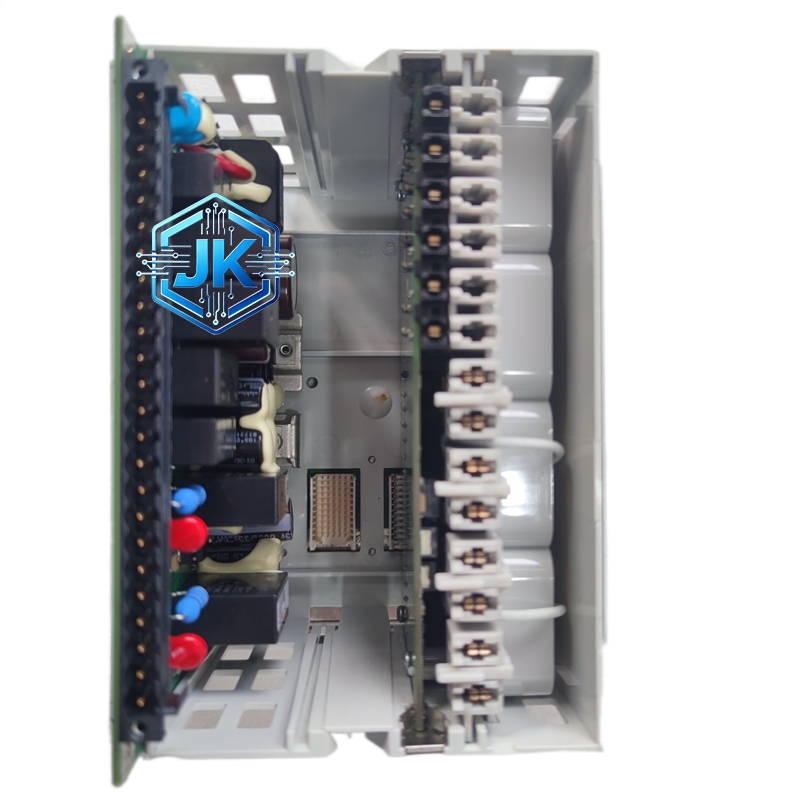

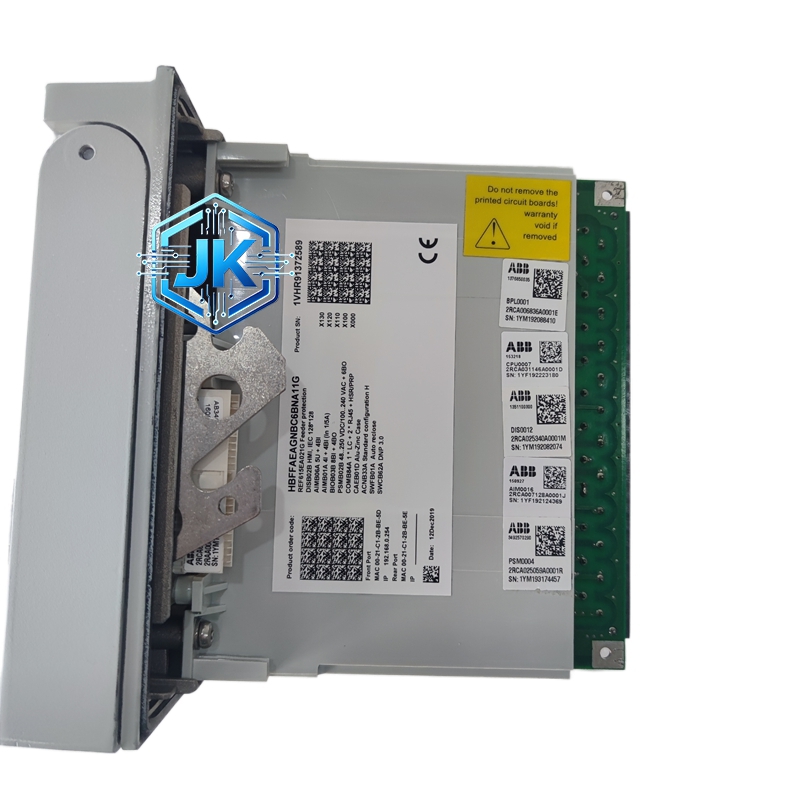

采用大尺寸前面板设计（约300毫米×250毫米），7英寸彩色触摸屏提供图形化操作界面。正面设有LED状态指示灯和USB维护接口。背面设有双以太网端口、双RS485串口、光纤接口和大量I/O端子。模块内部采用双层PCB结构，模拟量和数字量电路分区布置，抗干扰能力强。
优势亮点：
- ABB线路保护最高配置： 处理能力和功能完整度在REF615系列中最高
- 自适应保护算法： BNA11G版本的自适应算法可根据系统运行方式自动调整保护参数
- 超强通信能力： 双以太网加光纤加双串口，支持所有主流通信协议
- 高精度测量： 电流0.1级、电压0.2级，可替代高精度变送器
适用行业：
- 220kV至500kV超高压输电线路的主保护
- 跨区域互联电网的关键线路保护
- 需要快速故障切除的高要求场合
- 配合行波保护实现超高速线路保护
- 大型发电厂和变电站的出线保护
型号系列：
属于ABB REF615系列，HBFFAEAGNBC6BNA11G为该系列的最高配置版本。
安装要求：
- 安装在专用继电保护屏上，需有独立的接地铜排
- 光纤电缆使用ABB原装跳线，弯曲半径不小于50毫米
- 双以太网端口需分别连接至不同的网络交换机，实现网络冗余
- GPS/北斗对时天线需安装在室外无遮挡位置
- 装置前后需预留至少100毫米的维护空间
- 安装环境温度-20℃至+55℃
使用注意事项：
- HBFF配置功能强大但配置复杂，需由ABB认证高级工程师进行整定
- GPS对时信号中断超过10分钟需检查对时状态
- 彩色触摸屏避免使用尖锐物体触控
- 光纤接口防尘盖不使用时需盖好
- 固件升级需使用ABB官方工具并在维护窗口期进行
- 双以太网冗余配置时需在网络交换机上配置VRRP或PRP协议
