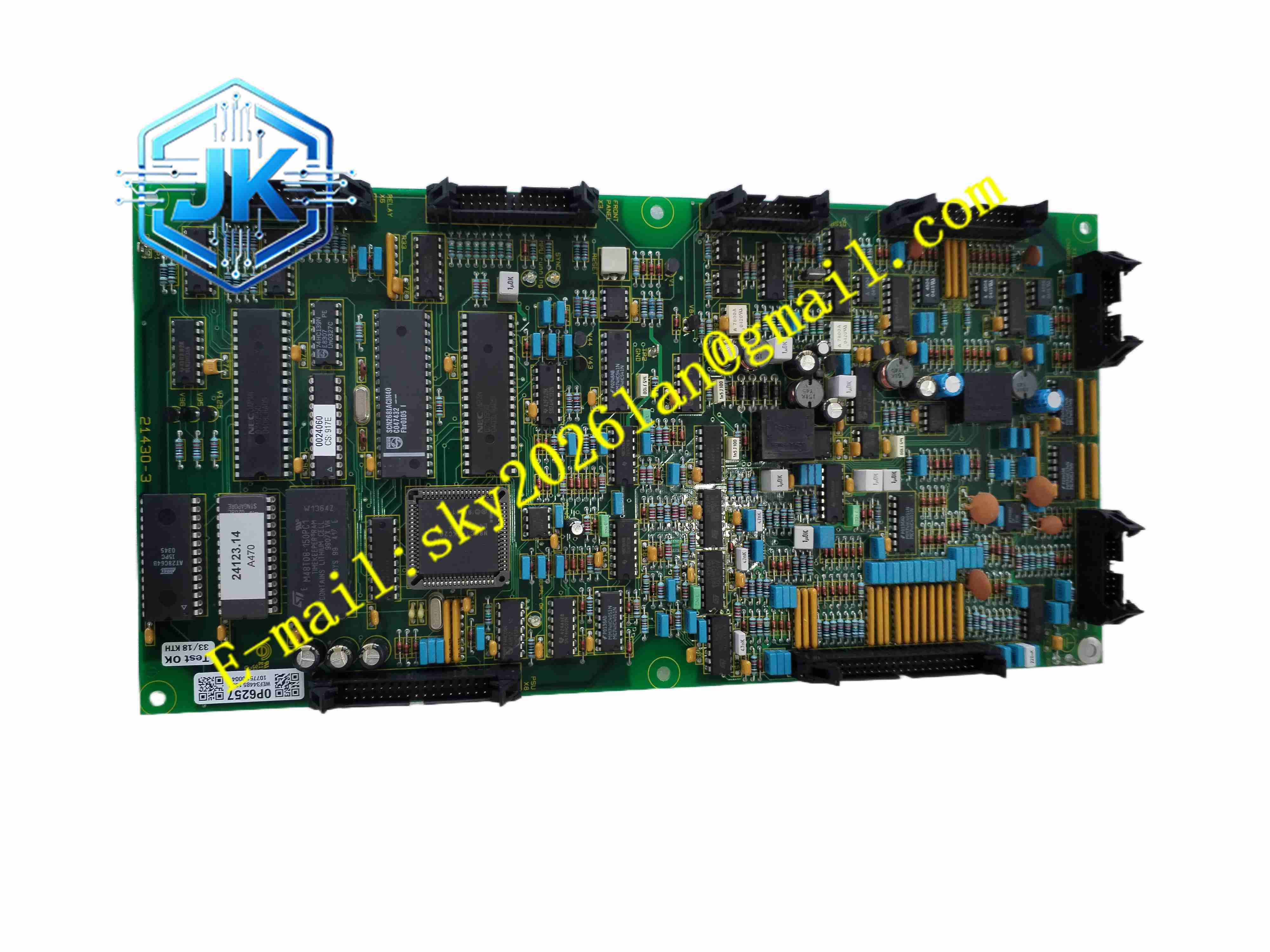

GUTOR GUTOR 0P6257
技术规格
- 板卡类型：整流器晶闸管触发控制板
- 适配 UPS：GUTOR TP 系列、PWT 系列工业 UPS
- 控制对象：三相晶闸管整流桥
- 触发输出：六路双脉冲晶闸管触发信号
- 采样信号：交流输入电压、直流母线电压、直流电流
- 供电：机架背板 DC24V 辅助电源
- 通讯接口：与 UPS 主控板内部总线通讯
- 工作温度：0℃～+60℃
- 存储温度：-40℃～+85℃
- 相对湿度：5%～95% 无凝露
- 安装形式：机架插卡式 Eurocard
功能特点
- 六路晶闸管移相触发控制，调节整流输出直流母线电压
- 双闭环控制：外环直流电压环、内环直流电流环
- 电池充电管理模式：恒流充电→恒压充电→浮充维护
- 输入电压缺相、过压、欠压检测与保护
- 直流母线过压、过流、短路保护
- 整流桥晶闸管温度监测，超温降额或停机
- 软启动控制，上电时逐步升压，避免冲击
- 故障事件记录，保存整流器故障代码与历史数据
- 前面板 LED 指示灯，显示电源、运行、故障状态
- 与 UPS 主控板实时通讯，上传状态与故障信息
应用场景
- GUTOR 工业 UPS 不间断电源整流柜控制
- 电信基站 UPS 系统整流模块
- 数据中心工频在线式 UPS 整流器
- 工业自动化关键设备 UPS 供电系统
- 电厂、变电站直流操作电源系统
材质构成
- PCB 主板：FR4 多层玻纤电路板，三防涂覆
- 核心器件：晶闸管触发脉冲变压器、光耦隔离芯片、运算放大器
- 无源元件：高压电容、精密采样电阻、压敏电阻
- 连接器：镀金欧式金手指背板连接器
- 前面板：阳极氧化铝面板，LED 指示灯窗口
- 触发变压器：高频脉冲变压器，隔离触发晶闸管
结构特征
- Eurocard 标准插卡结构，插入 GUTOR UPS 整流柜背板
- 前面板铝合金面板，集成电源、运行、故障 LED 指示灯
- 板卡内部功率触发区、信号采样区、控制运算区分区布局
- 脉冲变压器与晶闸管触发回路物理隔离
- 板卡两侧金属导轨导槽，插拔顺畅
- 前面板固定螺丝，防止振动松动
工作原理 板卡采集三相交流输入电压与直流母线电压，同步检测输入电压相位，生成与电网同步的六路触发脉冲。控制算法比较直流母线电压与设定值，调整触发角移相，调节整流桥输出直流电压。电池充电模式下，恒流限流阶段限制充电电流，恒压阶段维持电池充电电压。系统实时监测输入、输出、温度参数，异常时封锁触发脉冲并上报主控。
安装要求
- 断电防静电操作，将板卡插入 UPS 整流柜指定插槽
- 板卡触发输出线连接至晶闸管门极与阴极，线序严格按图纸
- 采样信号线与高压触发线分开走线
- UPS 柜体可靠接地
- 机柜温度维持 0℃～+60℃
- 上电前核对晶闸管触发极性与相序
使用注意事项
- UPS 断电后等待直流母线电容充分放电再接触板卡
- 晶闸管触发线不可短路，短路会烧毁触发电路
- 更换板卡后需要重新标定直流电压采样
- 板卡运行时不可触碰高压触发端子
- 备件存放于防静电防潮包装
- 定期检查触发脉冲变压器绝缘状态
