描述

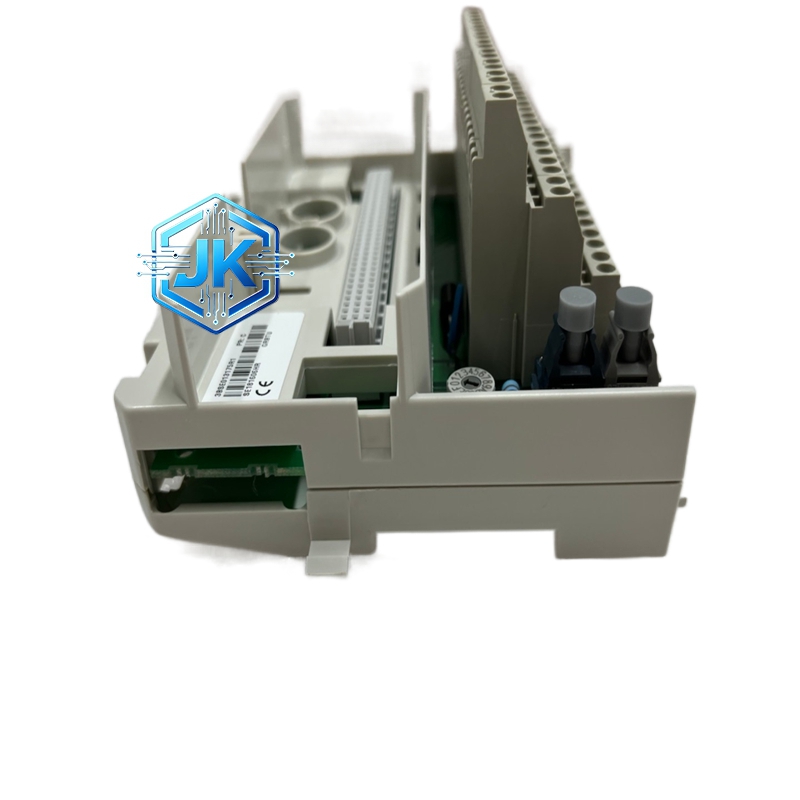

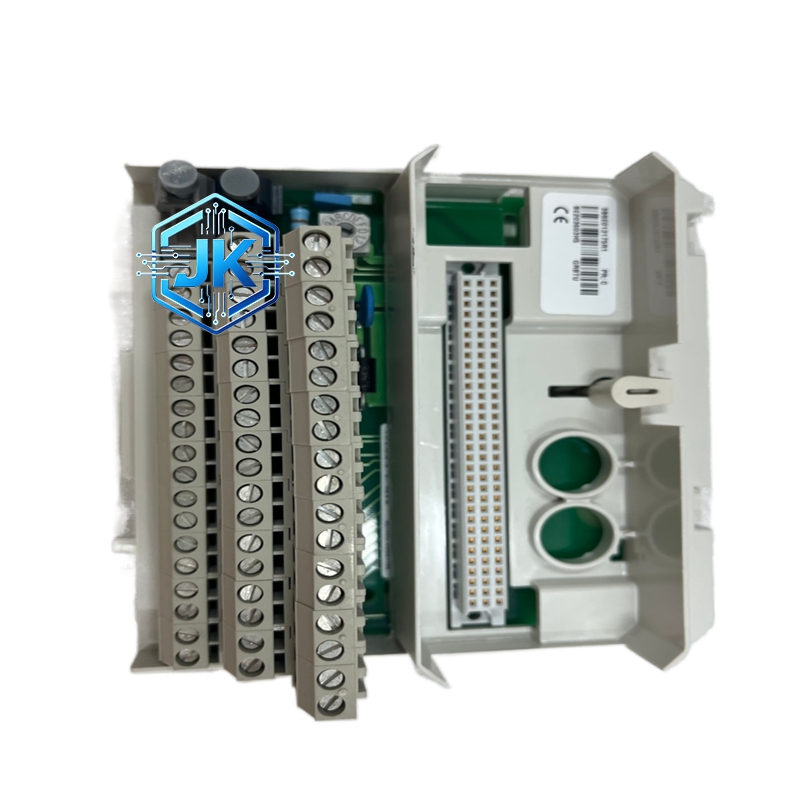

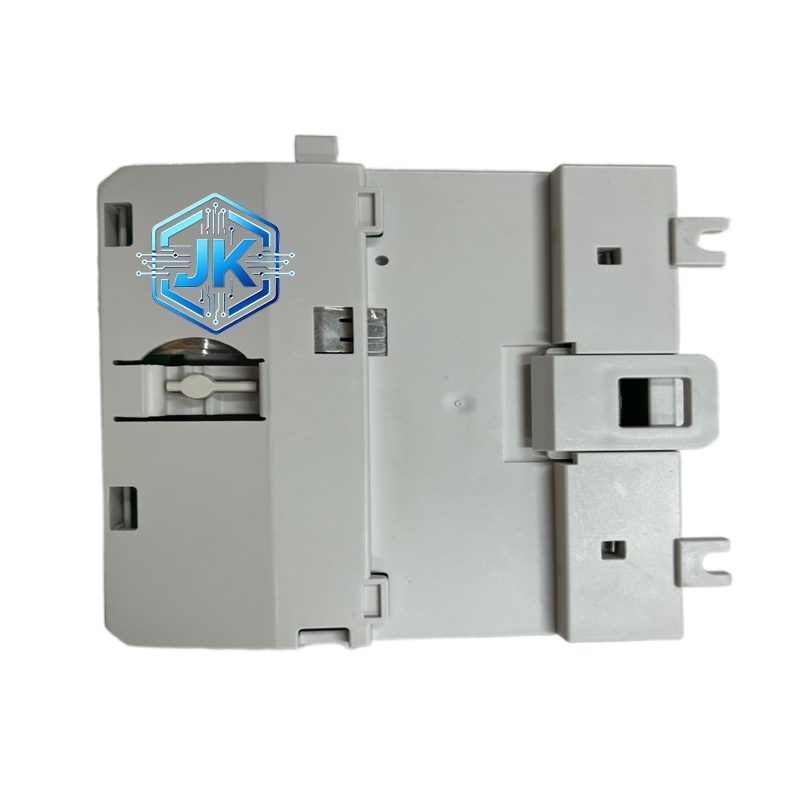

ABB GRBTU 3BSE013175R1 UNITROL 励磁系统冗余 IM 总线模块
技术规格：
通信接口：2 路冗余 IM 总线
总线速率：10Mbps
最大连接模块数：每路最多 32 个模块
冗余切换时间：小于 10ms（零数据丢失）
隔离电压：500V DC（总线侧对控制器侧）
供电：DC 24V，由励磁控制器供电
连接器：56 针欧式连接器（DIN 41612）
功能特点：
双路 IM 总线完全独立，物理隔离，一路故障时自动无缝切换
支持热插拔，更换模块时不影响系统运行
内置总线终端电阻，自动匹配
前面板设有 4 个 LED 指示灯（Power、Bus1、Bus2、Fault）
支持总线负载监测
具备自诊断功能，可定位到具体故障模块
支持 N+1 冗余配置
应用场景：
UNITROL 5000 大型励磁系统的冗余内部通信
UNITROL 1000 中型励磁系统的冗余通信
需要高可靠性内部通信的所有 ABB 励磁项目
电厂关键励磁系统的通信冗余保障
性能参数：
工作温度：-10°C 至 +55°C
MTBF：大于 150,000 小时
ESD 防护：大于 8kV 接触放电
防护等级：IP20（前面板）
材质构成：
外壳为阻燃 PC 塑料，UL94 V-0
IM 总线收发器为 ABB 原装隔离型芯片
56 针连接器为 ABB 原装欧式卡连接器，镀金触点
PCB 为 FR-4 玻纤板，沉金工艺
结构特征：
标准欧洲卡尺寸（160mm x 115mm）
前面板设有 2 组 56 针 IM 总线连接器和 4 个 LED 指示灯
底部无连接器（通过前面板连接器与其他模块连接）
背部无接线端子（纯通信模块）
工作原理：
励磁控制器通过 GRBTU 的主用 IM 总线与各 I/O 模块通信。备用 IM 总线处于监听状态，实时同步主用总线上的数据。当主用总线检测到通信故障（如断线、模块故障）时，GRBTU 在 10ms 内将所有通信切换到备用总线，并将故障信息上报控制器。由于备用总线实时同步数据，切换时不会丢失任何数据。
安装要求：
必须使用 ABB 原装 56 针欧式卡连接器
IM 总线电缆使用 ABB 原装屏蔽扁平电缆
两路 IM 总线必须分别连接到不同的模块组（实现物理路径冗余）
连接器插入时必须听到咔嗒声，确认锁紧
模块安装在励磁控制柜的最左侧和最右侧（双总线对称布置）
使用注意事项：
两路 IM 总线不可混接
不要在控制器运行时带电插拔连接器
定期检查连接器触点是否氧化
每季度测试一次冗余切换功能
连接器锁紧力不足时必须更换，不可强行使用
