描述

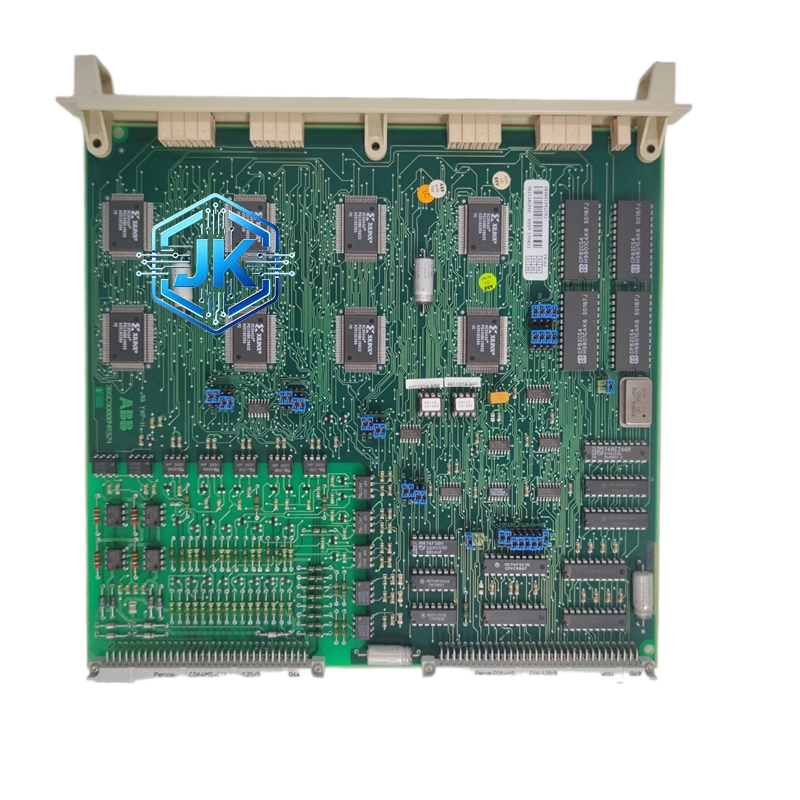

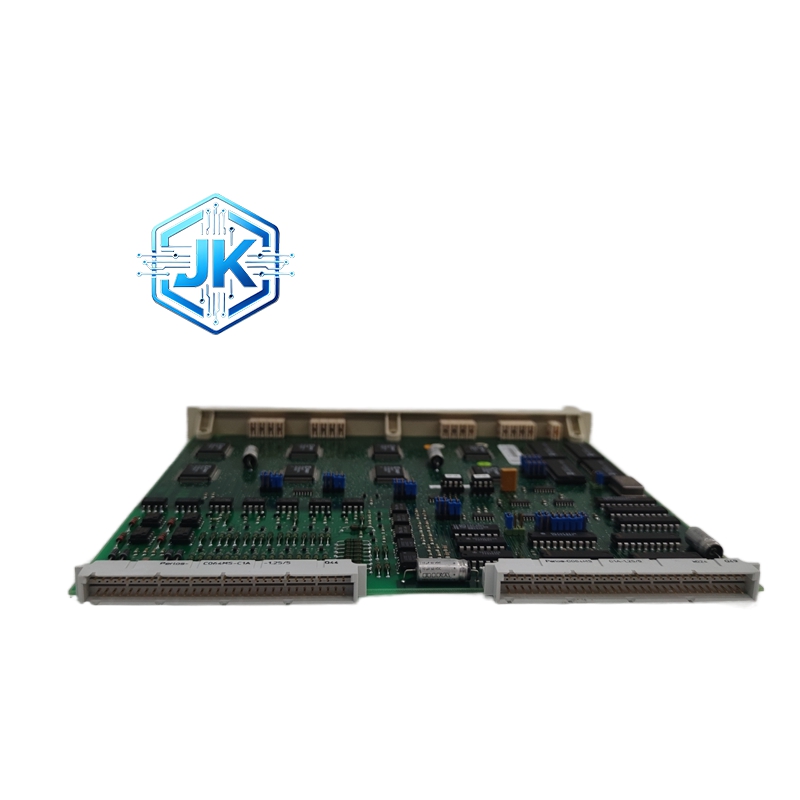

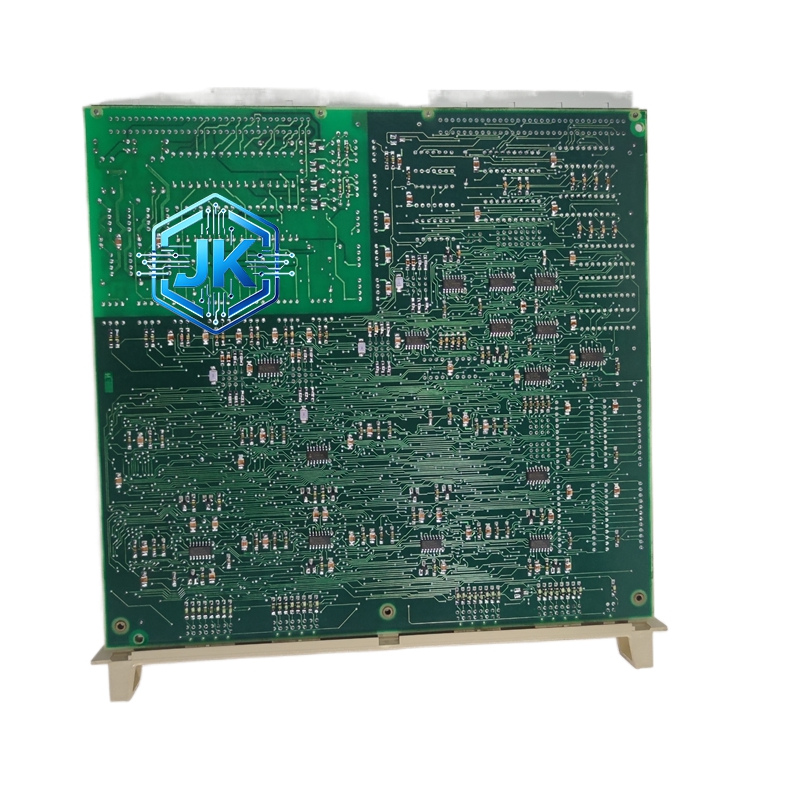

ABB DSDP170K02（3BSE019925R1）4 路高速脉冲输入模块
技术规格
- 通道数量：4 路独立高速脉冲输入通道，电气隔离。
- 输入信号类型：5-24VDC 脉冲信号（兼容 NPN/PNP 输出）、编码器 A/B 相脉冲。
- 最高脉冲频率：100kHz（单通道）。
- 计数分辨率：软件可选 1x/2x/4x/8x 倍频，适配不同精度需求。
- 输入电流：24VDC 时单通道最大 7mA。
- 隔离强度：通道间、通道与背板间2500V AC/1 分钟电气隔离。
- 响应时间：≤1μs，脉冲捕捉无延迟。
- 供电：背板 24VDC 供电，功耗≤5W。
- 工作温度：-40℃~+70℃；存储温度：-50℃~+85℃。
- 尺寸：328.5mm×18mm×238.5mm；重量：0.38kg。
- 防护等级：IP20；认证：CE、UL。
功能特点
- 4 路独立高速脉冲采集，支持 A/B 相正交计数，可识别正反转方向。
- 软件配置灵活，脉冲频率、计数模式、倍频系数可在线修改。
- 内置脉冲信号滤波功能，可过滤高频干扰脉冲，避免计数误差。
- 支持热插拔，在线更换模块无需停机，不影响系统运行。
- 每通道配备状态指示灯，实时显示脉冲输入状态，故障直观可见。
应用场景
- 运动控制：伺服 / 步进电机转速监测、位置闭环控制、位移计量。
- 流量计量：涡轮流量计、涡街流量计脉冲信号采集，流量累计计算。
- 物料计数：生产线产品计数、包装数量统计、传送带物料检测。
- 设备监测：风机 / 水泵转速监测、齿轮箱转速检测、旋转设备故障预警。
- 定位控制：机床工作台位移监测、自动化设备精准定位反馈。
性能参数
- 计数精度：±1 脉冲（无干扰工况），长期运行无累计误差。
- 抗干扰能力：EMC 符合 EN 61000-6-4 标准，可抵御工业现场电磁干扰。
- 信号捕捉稳定性：连续高速脉冲输入无丢脉冲、无错计数。
- 倍频精度：8 倍频模式下计数误差≤±0.01%。
材质构成
- 基板：高阻燃玻纤 PCB 板，加厚铜线路，抗氧化镀金触点。
- 核心元件：进口高速计数芯片、光电隔离器、高频滤波电容、稳压芯片。
- 外壳：阻燃工程塑料框架，绝缘防护、抗老化。
- 接线端子：黄铜镀锡材质，防氧化、导电性能优异。
结构特征
- 标准长卡式结构，适配 ABB 标准 I/O 机架插槽，水平安装。
- 正面分区排列 4 路通道状态 LED 灯、电源灯、故障灯。
- 上下两端分别为脉冲信号接线端子排、系统背板对接接口。
- 内部元器件分区布局，信号处理区与隔离区分开，抗干扰能力强。
工作原理
外部脉冲信号（编码器、流量计等）接入模块对应通道，经光电隔离、滤波整形后，送入高速计数芯片；芯片按设定倍频系数与计数模式（正向 / 反向 / 正交）处理脉冲信号，转换为数字计数数据，通过背板总线传输至控制器；控制器依据计数数据计算转速、位置、流量等参数，实现监测与闭环控制。
优势亮点
- 100kHz 高速脉冲采集，适配高精度、高动态运动控制场景。
- 多倍频可选 + 正交计数，精准识别运动方向，计数精度高。
- 强隔离抗干扰设计，工业复杂工况下数据采集稳定可靠。
- 热插拔 + 在线配置，运维便捷，适配连续生产系统。
适用行业
数控机床、工业机器人、自动化生产线、水处理、化工、电力、冶金、建材、包装机械、精密制造。
安装要求
- 水平嵌入 ABB 标准 I/O 机架指定插槽，锁紧卡扣，背板触点紧密贴合。
- 环境温度控制在 – 40℃~+70℃，通风良好，远离发热设备。
- 脉冲信号线缆采用双绞屏蔽线，单通道独立布线，远离动力电缆。
- 接线严格区分正负极，屏蔽层单端接地，减少电磁干扰。
使用注意事项
- 严禁接入超出 5-24VDC 范围的脉冲信号，避免模块烧毁。
- 模块断电后静置 2 分钟再拆装，防止残留电荷电击。
- 定期检查接线端子紧固性，清理灰尘，防止接触不良。
- 高频脉冲工况下，避免线缆过长（≤50m），防止信号衰减。
