描述

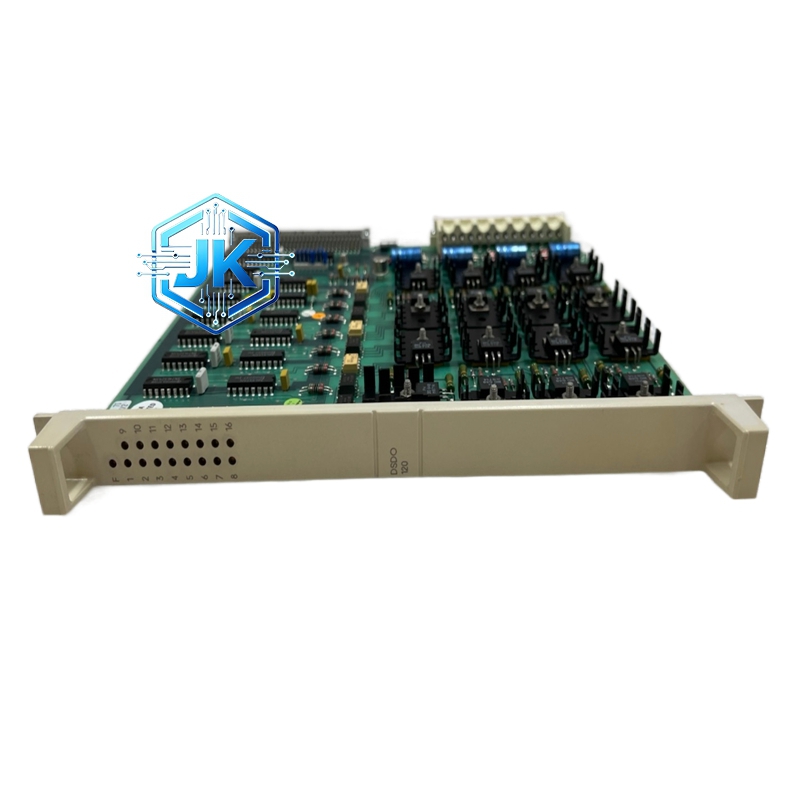

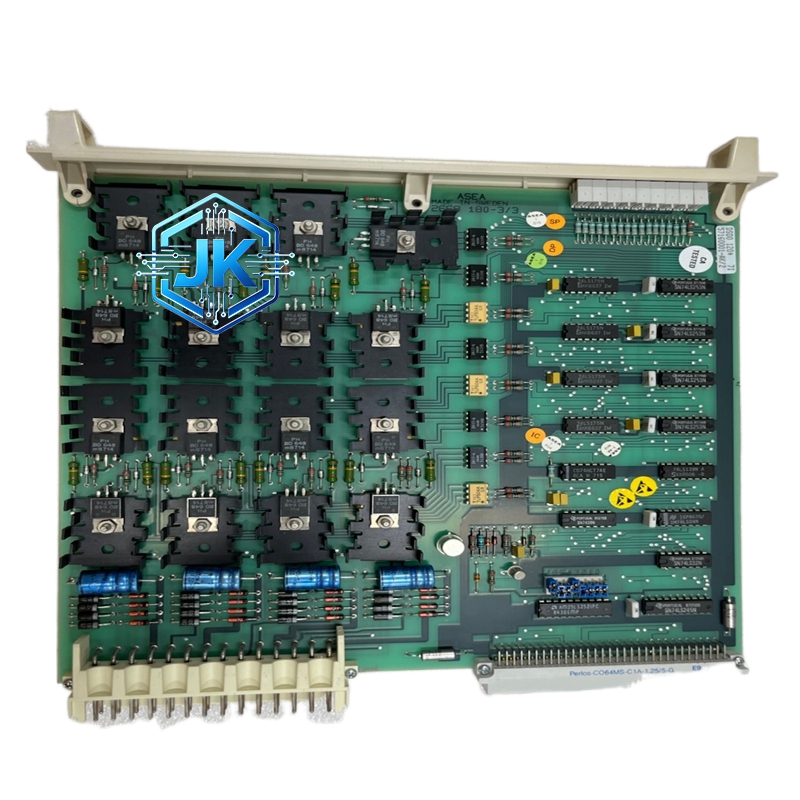

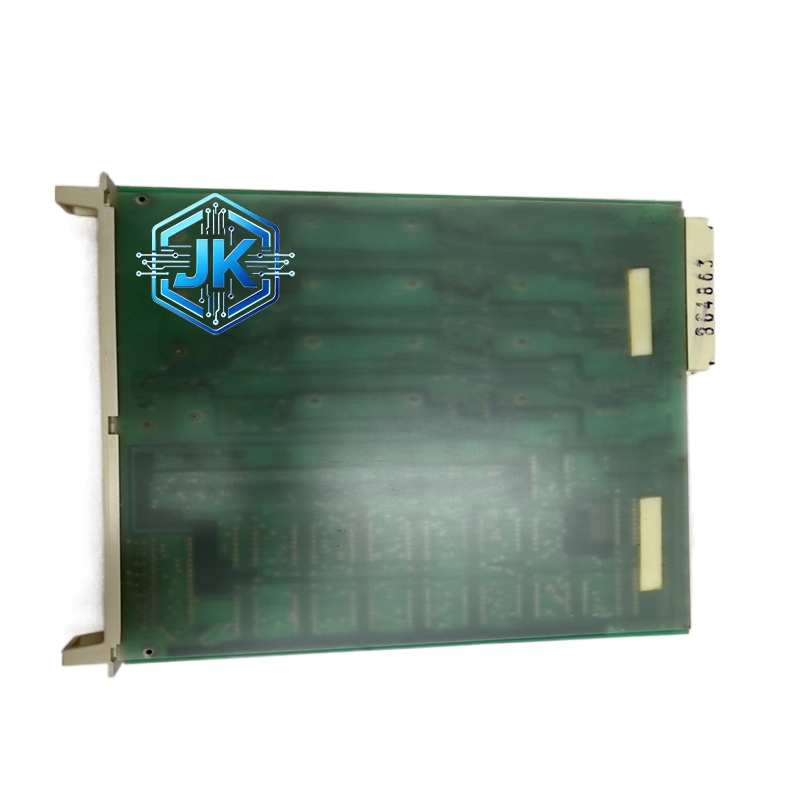

ABB DSDO120 57160001-AK AC800M 12 通道数字量输出模块
技术规格：
通道数量：12 通道
输出类型：继电器触点（干接点）
触点容量：AC 250V / 2A，DC 30V / 2A（每通道）
响应时间：小于 10ms（继电器吸合时间）
隔离方式：通道间相互隔离 500V DC，对地隔离 500V DC
供电：DC 24V，IM 总线供电
功能特点：
12 路继电器输出，每路独立，可同时驱动 12 个外部设备
每通道独立 LED 指示灯，直观显示输出通断状态
支持常开（NO）和常闭（NC）两种接线模式
继电器触点支持交直流通用，适用范围广
具备过载保护，每路输出独立熔断丝保护
支持热插拔，更换时不影响其他通道
前面板设有 12 组 LED 指示灯和 1 组 Power LED
应用场景：
电磁阀开/关控制（如水处理加药阀、排水阀）
指示灯和报警灯控制
小型继电器和接触器驱动
泵和风机的启/停控制
开关柜断路器的分/合闸控制
消防设备的启/停控制
性能参数：
工作温度：-25°C 至 +70°C
存储温度：-40°C 至 +85°C
MTBF：大于 130,000 小时
ESD 防护：大于 8kV 接触放电
防护等级：IP20（前面板）
继电器机械寿命：大于 100,000 次
继电器电气寿命：大于 50,000 次
材质构成：
外壳为阻燃 PC 塑料，UL94 V-0 等级
继电器为 OMRON 或 ABB 原装，银合金触点
接线端子为铜合金镀镍
PCB 为 FR-4 玻纤板，表面三防漆处理
内部熔断丝为快速熔断器
结构特征：
标准欧洲卡尺寸（160mm x 115mm）
前面板分为上下两排 LED 指示灯：上排 12 个（每通道一个）
底部 IM 总线连接器（56 针）
背部为 3 排接线端子：第一排 12 路输出正极，第二排 12 路输出公共端，第三排备用
工作原理：
控制器通过 IM 总线将数字量（0 或 1）发送给 DSDO120。模块内部的输出锁存器接收指令后，对应通道的继电器线圈得电，触点闭合，外部负载通电。当指令为 0 时，线圈失电，触点断开，外部负载断电。每路输出独立，互不影响。
安装要求：
必须安装在 AC800M 主控制机笼内
输出电缆使用 0.75mm² 以上截面积的铜芯线
感性负载（如电磁阀）必须并联续流二极管，防止触点烧蚀
电缆使用屏蔽双绞线，屏蔽层单端在控制柜侧接地
模块与大功率设备之间电缆间距大于 30cm
使用注意事项：
每通道最大负载 2A，不可超过额定值
继电器输出不可直接驱动大功率电机或大电感负载
定期检查继电器触点磨损情况
每动作 50,000 次后建议更换继电器
不要在带电状态下拔插接线端子
