描述

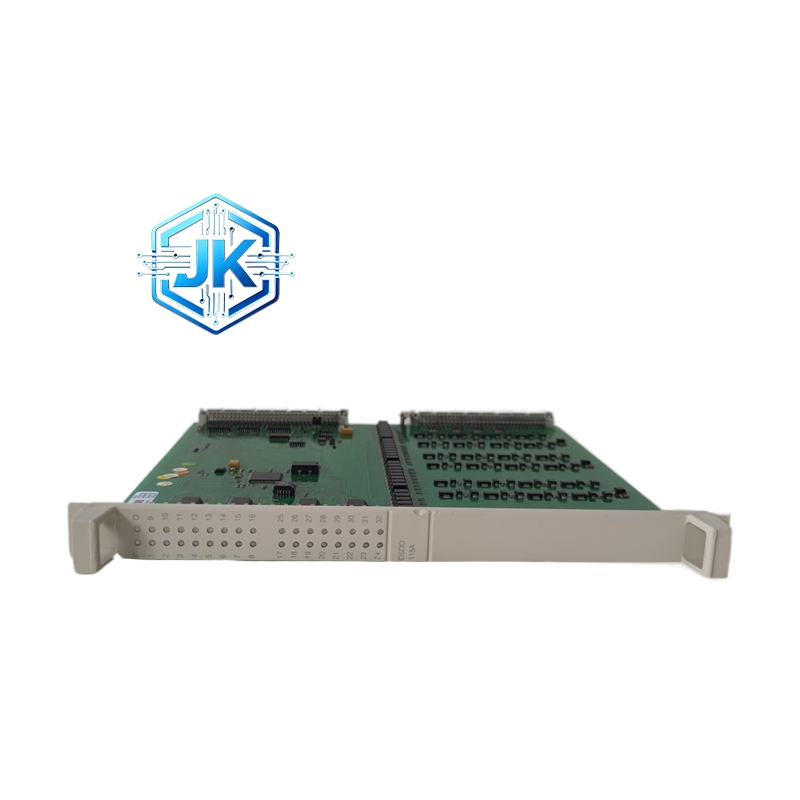

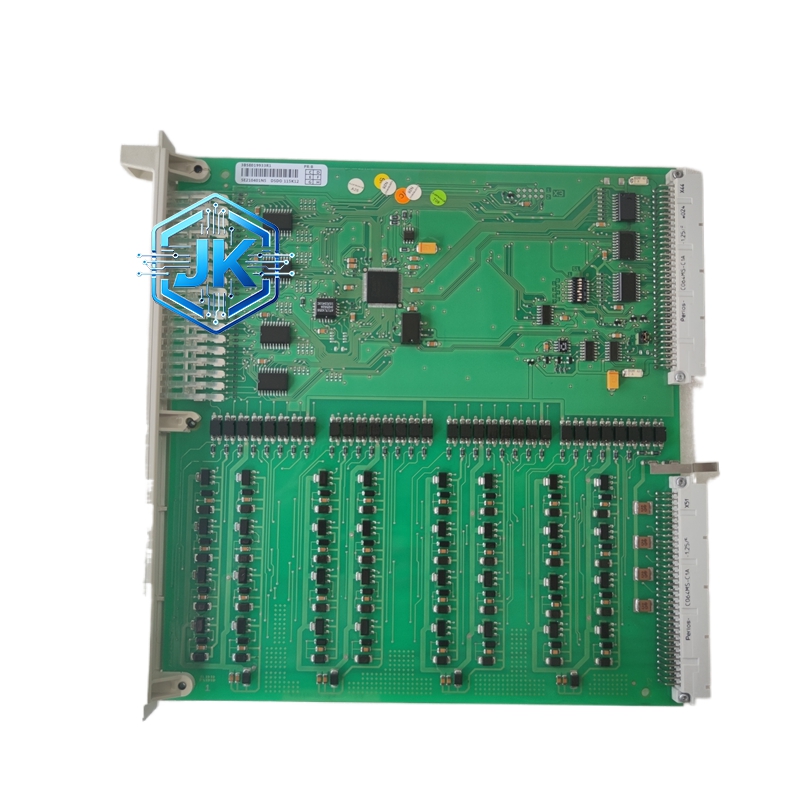

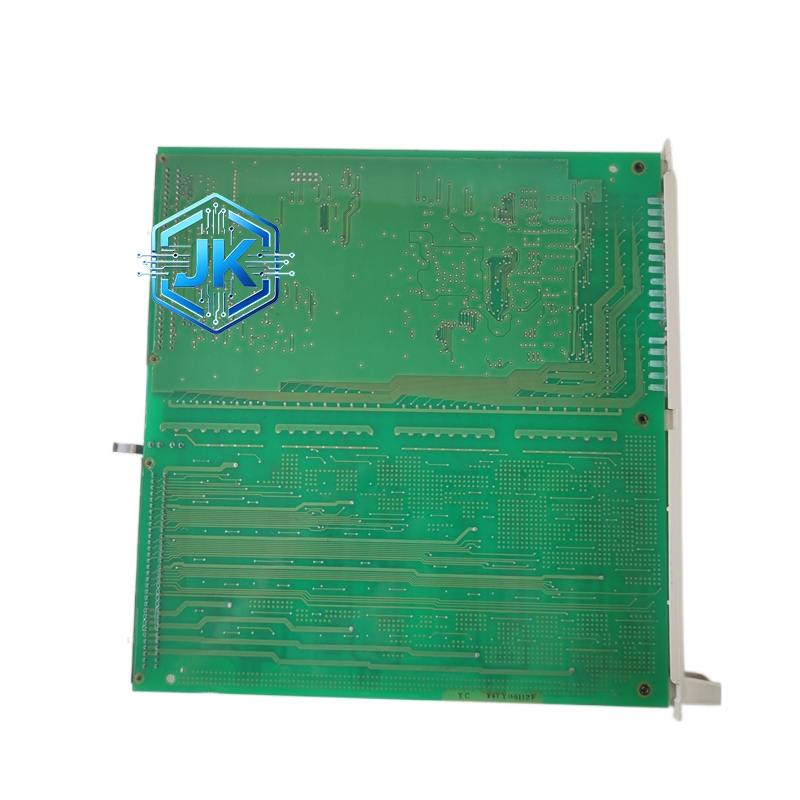

ABB DSDO115K12（3BSE019933R1）32 路高密度数字输出模块
技术规格
- 通道数量：32 路独立数字输出通道，分组隔离（8 路 / 组）。
- 输出类型：晶体管输出（NPN 型），灌电流模式。
- 额定输出电压：24VDC±10%。
- 单通道最大输出电流：150mA（阻性负载）。
- 隔离强度：通道间、通道与背板间1500V AC/1 分钟电气隔离。
- 响应时间：通道开通≤1ms，关断≤0.5ms。
- 供电：背板 24VDC 供电，功耗≤8W。
- 工作温度：-40℃~+70℃；存储温度：-50℃~+85℃。
- 尺寸：328.5mm×18mm×238.5mm；重量：0.6kg。
- 防护等级：IP20；认证：CE、UL、TÜV（SIL3 安全等级）。
功能特点
- 32 路高密度输出，单模块覆盖大量开关控制点，节省 I/O 机架空间。
- 通道级过流、短路保护，单通道故障自动隔离，不影响其他通道。
- 支持热插拔，在线更换无需停机，适配连续生产工况。
- 每通道配备独立 LED 状态指示灯，实时显示通断状态，故障直观可见。
- 兼容冗余系统，支持双模块冗余备份，提升控制可靠性。
应用场景
- 化工：阀门开关控制、泵启停、现场报警灯控制。
- 电力：断路器分合控制、风机 / 水泵启停、信号指示灯控制。
- 水处理：电磁阀开关、加药泵启停、污泥阀控制。
- 汽车制造：生产线工位电磁阀、夹具开合、输送线启停控制。
- 仓储物流：分拣设备电磁阀、滚筒启停、限位开关联动控制。
性能参数
- 输出开关寿命：机械寿命≥1000 万次，电气寿命≥100 万次。
- 抗干扰能力：EMC 符合 EN 61000-6-2 标准，可抵御工业现场强电磁干扰。
- 长期稳定性：连续运行无触点粘连、无输出漂移。
- 负载驱动能力：可直接驱动 24VDC/150mA 以下各类阻性、感性负载。
材质构成
- 基板：高阻燃玻纤 PCB 板，加厚铜线路，抗氧化镀金触点。
- 输出元件：进口功率晶体管、瞬态抑制二极管、自恢复保险丝。
- 外壳：阻燃工程塑料框架，绝缘防护、抗老化。
- 接线端子：黄铜镀锡材质，防氧化、导电性能优异。
结构特征
- 标准长卡式结构，适配 ABB 标准 I/O 机架插槽，水平安装。
- 正面分区排列 32 路通道 LED 指示灯、电源灯、故障灯，分组标识清晰。
- 上下两端分别为信号接线端子排、系统背板对接接口。
- 内部元器件分组布局，强弱电隔离，电磁屏蔽性能优异。
工作原理
模块接收控制器下发的数字开关指令，经内部驱动电路放大信号功率，控制对应通道晶体管导通 / 关断，输出 24VDC 开关信号至现场负载；同时实时监测每通道电流状态，短路 / 过流时触发保护并点亮故障指示灯，保障输出回路安全稳定。
优势亮点
- 高密度 32 路输出，大幅节省 I/O 模块数量与机柜空间。
- 通道独立保护，故障隔离性强，系统稳定性高。
- 热插拔设计，运维便捷，降低停机损失。
- SIL3 安全等级认证，适配安全仪表系统（SIS）关键控制回路。
适用行业
石油化工、火力发电、水处理、汽车制造、仓储物流、食品加工、制药、冶金、建材、自动化生产线。
安装要求
- 水平嵌入 ABB 标准 I/O 机架指定插槽，锁紧卡扣，背板触点紧密贴合。
- 环境温度控制在 – 40℃~+70℃，通风良好，远离发热设备。
- 输出线缆采用多股铜芯线，单通道独立布线，远离动力电缆。
- 感性负载（继电器、接触器）两端并联续流二极管，保护输出晶体管。
使用注意事项
- 严禁超单通道 150mA 负载运行，避免晶体管烧毁。
- 模块断电后静置 2 分钟再拆装，防止残留电荷电击。
- 定期清理端子排灰尘，检查接线紧固性，防止接触不良。
- 禁止驱动超出 24VDC 电压等级的负载，避免模块损坏。
