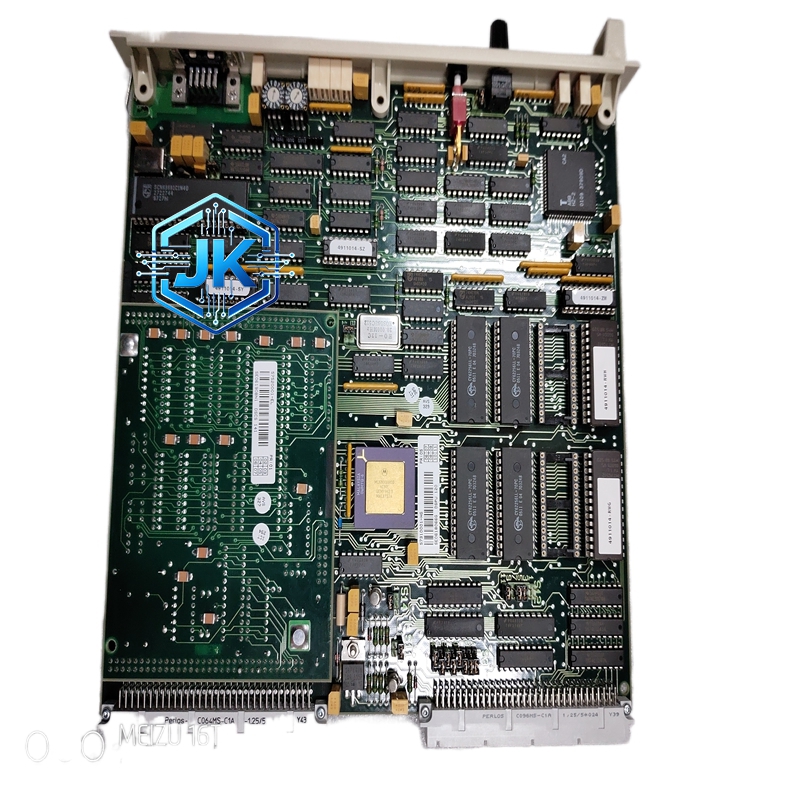

ABB DSCS150 AC800M RS-232/RS-485 串行通信接口模块
技术规格：
通信接口：1 路 RS-232，1 路 RS-485
RS-232 参数：波特率 300-115200bps，数据位 7/8，校验无/奇/偶/标记/空格，停止位 1/2
RS-485 参数：波特率 300-115200bps，支持半双工和全双工
最大连接距离：RS-232 为 15 米，RS-485 为 1200 米
最大连接节点：RS-485 最多 32 个节点
供电：DC 24V，IM 总线供电
隔离电压：500V DC（通信侧对控制器侧）
功能特点：
RS-232 接口可直接连接打印机、调制解调器等标准串口设备
RS-485 接口支持 Modbus RTU 主站和从站模式
支持点对点和多点通信
前面板 LED 指示灯显示发送（Tx）、接收（Rx）和错误（Err）状态
支持热插拔，更换时不影响系统运行
所有通信参数通过 Control Builder 软件在线配置
内置 4KB 数据缓冲区，防止通信阻塞时数据丢失
应用场景：
连接报表打印机打印班报和日报
连接条码扫描器进行物资出入库管理
与第三方智能电表通信读取电能数据
与 legacy PLC 进行串行数据交换
连接 GSM/GPRS 调制解调器实现远程报警
与 Modbus RTU 从站设备（如变频器、仪表）通信
性能参数：
工作温度：-25°C 至 +70°C
存储温度：-40°C 至 +85°C
MTBF：大于 120,000 小时
ESD 防护：大于 8kV 接触放电
防护等级：IP20（前面板）
材质构成：
外壳为阻燃 PC 塑料，UL94 V-0
串口收发器为 TI 原装工业级隔离芯片
接线端子为铜合金镀镍
PCB 为 FR-4 玻纤板，表面涂覆三防漆
结构特征：
标准欧洲卡尺寸（160mm x 115mm）
前面板设有 DB9 串口连接器（RS-232）和螺丝端子（RS-485）
3 个 LED 指示灯（Tx、Rx、Err）
底部为 IM 总线连接器（56 针）
模块厚度 25mm
工作原理：
控制器通过 IM 总线将需要发送的数据发送给 DSCS150。模块内部的 UART 控制器将数据封装为标准串行帧（包含起始位、数据位、校验位、停止位），通过 RS-232 或 RS-485 收发器以电平信号方式发送到外部设备。同时，模块监听串口上的数据帧，校验正确后解包，通过 IM 总线传回控制器。RS-485 模式下，模块内部的半双工控制电路自动切换发送和接收方向。
安装要求：
RS-232 电缆使用标准串口线，最长 15 米
RS-485 电缆使用屏蔽双绞线，屏蔽层单端在控制柜侧接地
RS-485 总线末端必须安装 120Ω 终端电阻
电缆不可与动力电缆平行捆绑，间距大于 30cm
使用注意事项：
通信参数（波特率、地址、校验）必须与外部设备完全一致
RS-485 A/B 线不可接反，接反会导致通信失败且烧毁收发器
不要将 RS-232 和 RS-485 混用
定期检查通信误码率，误码率超过 1% 时需检查接线
