描述

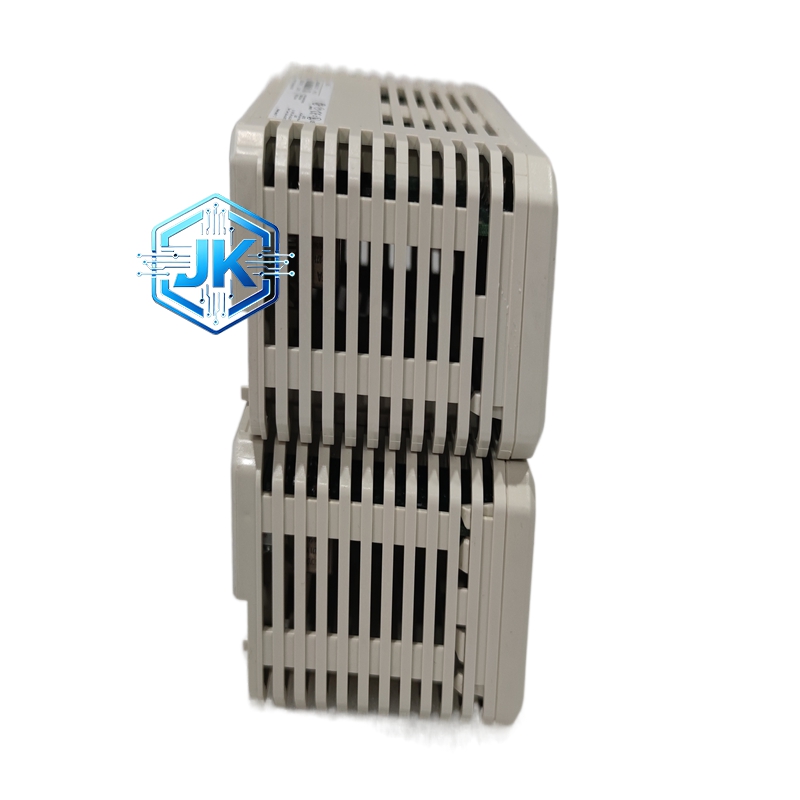

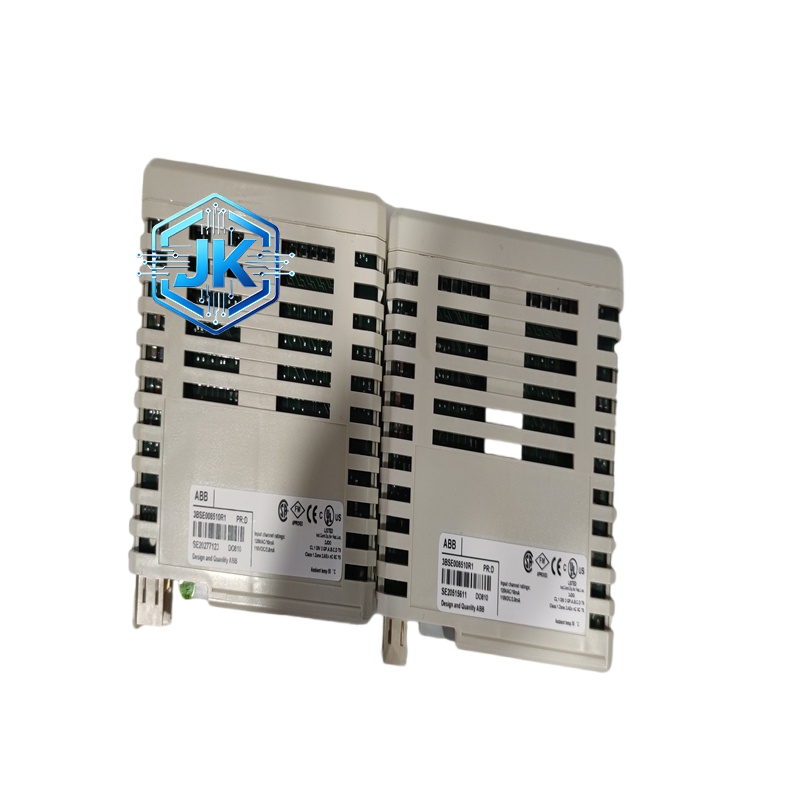

ABB DO810 3BSE008510R1 16 通道 24V 直流分组隔离数字量输出模块
技术规格
- 通道数量：16 路，2 组 ×8 通道，组间隔离
- 输出类型：24V DC 源型输出
- 额定电压：10～30V DC（标称 24V DC）
- 每通道持续电流：0.5A
- 隔离方式：组间光电隔离，每组内部共地
- 隔离电压：500V AC/min（组–组、组–背板）
- 保护：短路、过压、过温、感性负载抑制
- 响应时间：≤1ms
- 供电：24V DC（I/O 总线）
- 工作温度：-25℃～+70℃
- 防护等级：IP20
- 安装：35mm DIN 导轨
- 尺寸：86.1mm×102mm×58.5mm
- 重量：约 0.25kg
功能特点
- 16 通道分组隔离（2×8），平衡密度与隔离安全
- 每通道独立过流保护，单通道故障不影响同组其他通道
- 每通道状态 LED，便于诊断
- 支持热插拔，不停机维护eero
- 内置感性负载续流，延长执行器寿命
- 可配置故障安全输出（通讯中断时状态）
应用场景
- 24V 电磁阀、气缸、指示灯、继电器
- 流水线分区控制（2 组独立回路）
- 中小型 PLC/DCS 系统标准输出站
- 需分组隔离的混合负载控制
性能参数
- 漏电流：＜10μA（关断）
- 导通压降：≤1.5V（满载）
- 绝缘耐压：500V AC/1min（组间）
- 工作海拔：≤2000m
- 相对湿度：5%～95%（无凝露）
材质构成
- 外壳：阻燃 ABS，UL94 V-0
- 电路板：FR-4 玻纤板，防潮绝缘涂层
- 输出元件：功率 MOSFET，低内阻
- 端子：镀镍黄铜，防氧化
- 内部：阻燃环氧树脂灌封，抗震防潮
结构特征

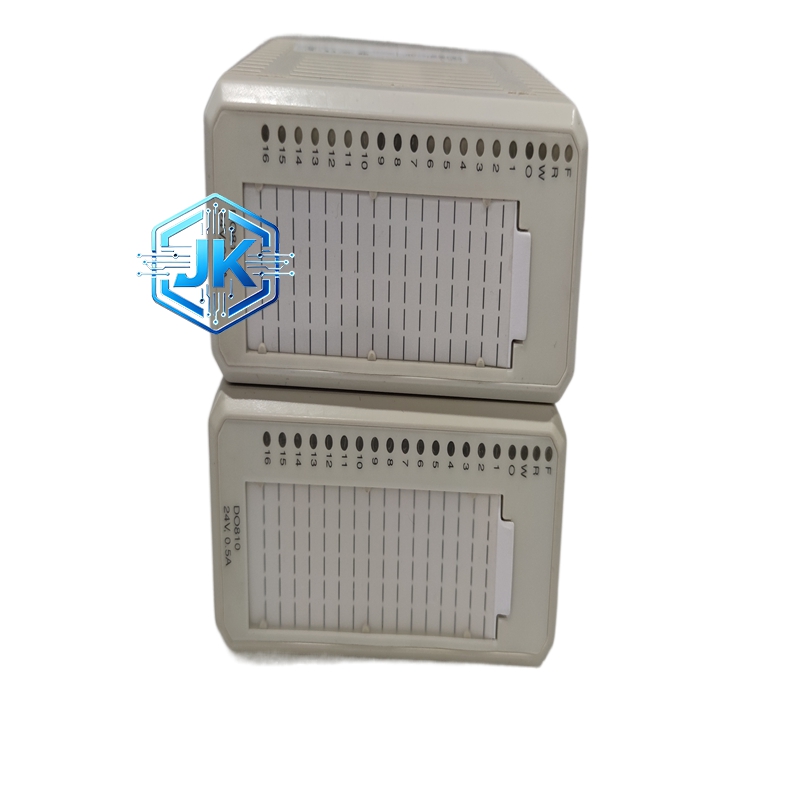

- 标准 S800 窄体模块，正面 16 路 LED
- 分组端子排：2 组独立公共端，清晰分区
- 侧面总线接口 + 锁定卡扣，导轨安装稳固
- 一体化屏蔽，抗 EMI 干扰
工作原理
控制器指令经光电隔离驱动 MOSFET，2 组独立驱动电路分别控制 8 路输出；每组独立供电与保护，故障时本组关断、另一组正常工作；实时监测电流、电压、温度，异常立即保护并上传诊断。
优势亮点
- 16 通道高密度 + 分组隔离，性价比高
- 组间 500V 隔离，安全性优于单组模块
- 全保护 + 快速响应（≤1ms），适合高速控制
- 热插拔 + 免工具接线，维护高效eero
- 与 ABB 全系列控制系统无缝兼容eero
适用行业
- 电子制造、食品饮料、包装机械
- 暖通空调、水处理、楼宇自控
- 通用制造业、小型自动化产线
- 需分组隔离的 24V DC 控制场景
安装要求
- 安装于 IP20 控制柜内，远离热源与变频器
- DIN 导轨水平安装，上下散热≥50mm
- 两组输出线缆分开布线，避免交叉干扰
- 总线接口完全插入并锁死
使用注意事项
- 严禁超压（＞30V DC）或过载（＞0.5A / 通道）
- 感性负载必须并联续流二极管
- 模块断电后静置 1 分钟再拆卸
- 定期清理端子灰尘，检查接线紧固
- 禁止在高粉尘、腐蚀、露天环境使用
