Name: ABB CI861K01 FOUNDATION Fieldbus H1 通信模块
Brand: simple

描述

ABB CI861K01 FOUNDATION Fieldbus H1 通信模块

技术规格

通信协议：FOUNDATION Fieldbus H1（IEC 61158-2）
通信速率：31.25 kbps，总线供电 / 外部供电可选
连接能力：单模块支持1 路 FF H1 网段，最多连接 32 台 FF H1 设备
接口：FF H1 专用接口，支持总线供电（24 VDC）
供电：CEX-Bus 背板供电（模块），总线供电 / 外部供电（设备）
冗余支持：支持模块冗余、网段冗余
工作温度：-20℃～+60℃
存储温度：-40℃～+85℃
防护等级：IP20
尺寸（宽 × 高 × 深）：127.5×186×59 mm
重量：约 0.7 kg
认证：CE、UL、TÜV、FF 认证

功能特点

FF H1 标准通信：31.25 kbps，支持 FF H1 周期 / 非周期数据传输
总线供电：支持 FF H1 网段总线供电（24 VDC），简化现场布线
设备互操作：兼容所有 FF 标准智能现场设备，支持参数读写、运行监控、故障诊断
冗余配置：支持双模块冗余、双网段冗余，保障通信不间断
数据映射：将 FF 设备数据映射至 IEC 61131 应用程序，实现无缝集成
远程诊断：实时监测 FF 设备状态，故障代码精准上传，支持远程维护
网络管理：支持 FF H1 网络组态、设备地址分配、通信状态监控

性能参数

通信响应时间：≤50 ms（31.25 kbps，32 台设备）
数据传输稳定性：丢包率为 0，长期运行无数据漂移
MTBF：≥200,000 小时
连续运行能力：支持 7×24 小时不间断运行
设备兼容性：兼容所有符合 FF H1 标准的第三方智能设备

材质构成

外壳：工业级阻燃 ABS 工程塑料，耐高温、抗老化、防腐蚀
电路板：高阻燃玻纤 PCB 板，加厚高纯铜线路，表面防潮绝缘涂层
接口：镀金触点（抗氧化、低接触电阻）
内部元件：进口工业级通信芯片、总线供电电路、高速光耦、稳压电容

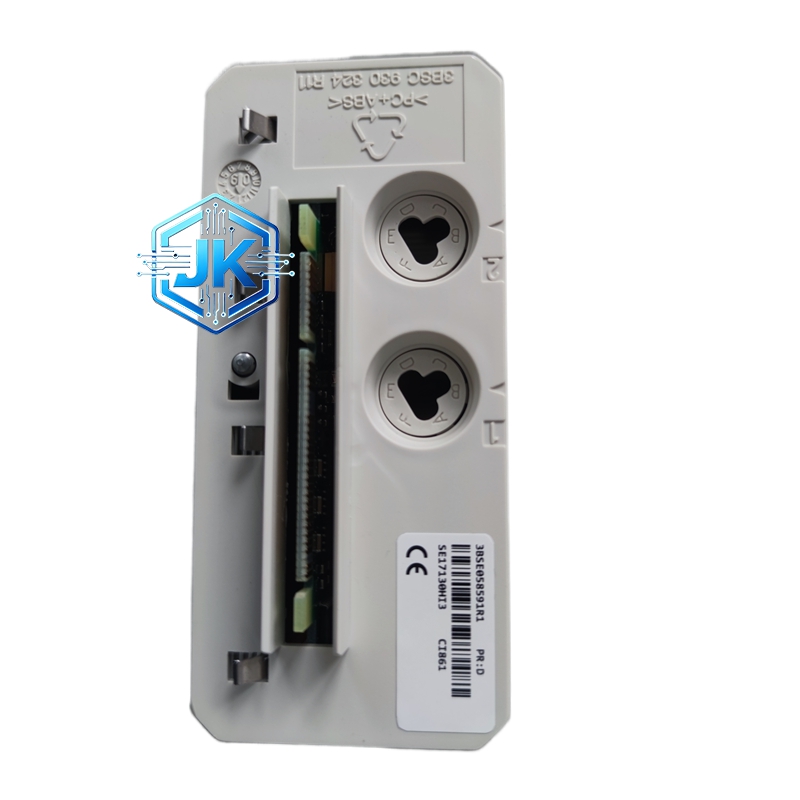

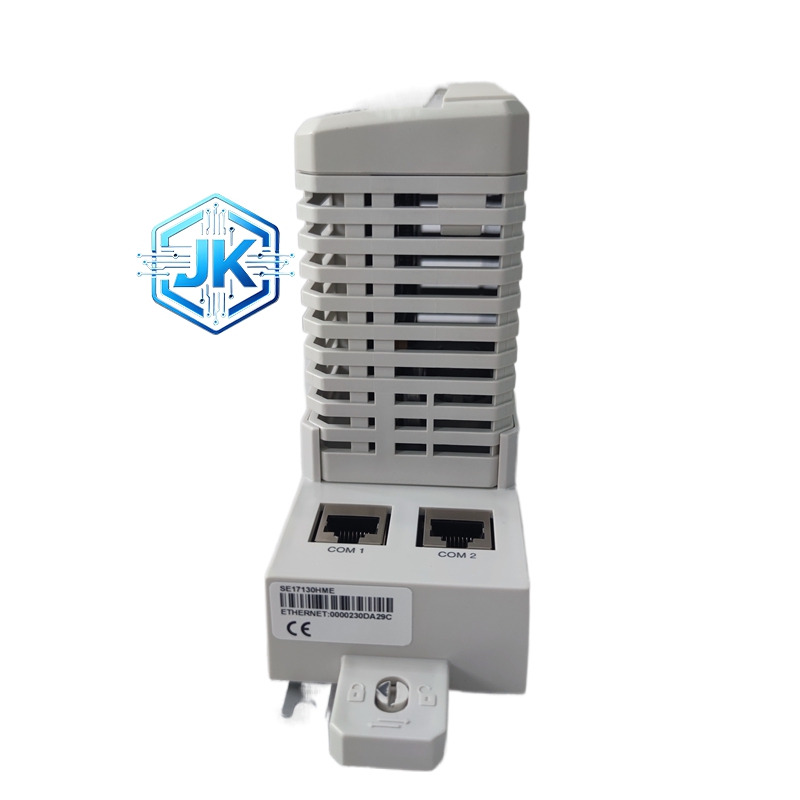

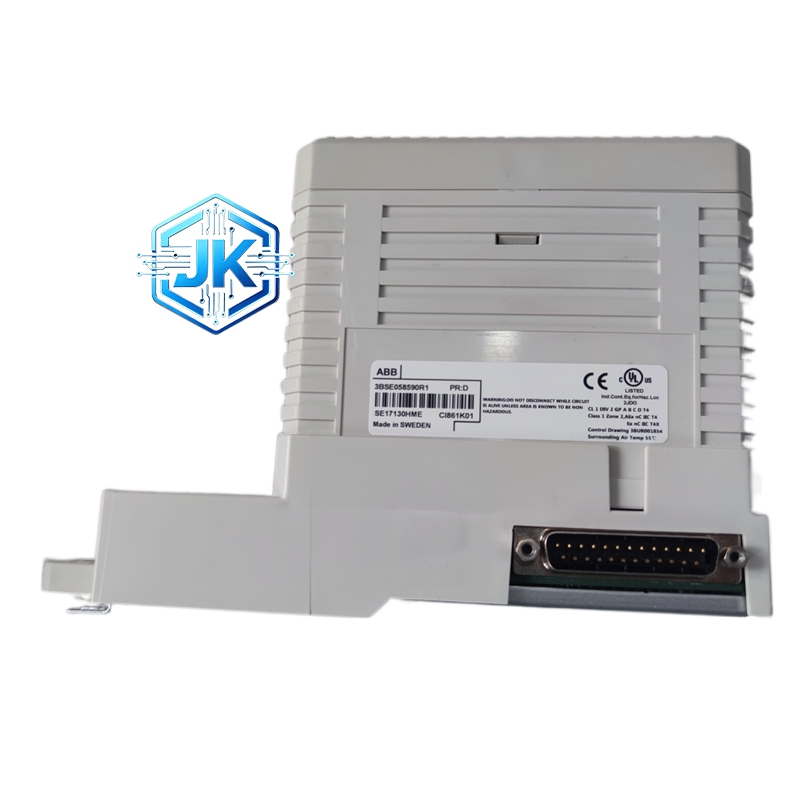

结构特征

紧凑型现场总线模块，适配 AC800M 控制器标准 I/O 机架插槽
前后分区布局：前端 FF H1 接口 + LED 指示灯，后端 CEX-Bus 背板对接触点
标准尺寸设计：适配 AC800M 机架，安装便捷
卡扣式固定：快速拆装，定位精准，接触可靠
防尘防潮腔体：密闭结构，防护等级 IP20

工作原理

模块通过 CEX-Bus 从控制器获取供电并初始化 FF H1 通信；通过 FF H1 专用接口连接现场网段，为设备提供 24 VDC 总线供电（可选）；实时轮询网段内 32 台 FF H1 设备，采集工艺参数、状态信息、故障代码；接收控制器下发的控制指令，转发至对应设备；支持 FF 设备参数在线读写、故障诊断与报警上传；冗余配置时，双模块同步工作，故障自动切换；将 FF 数据映射至控制器应用程序，实现闭环控制。
