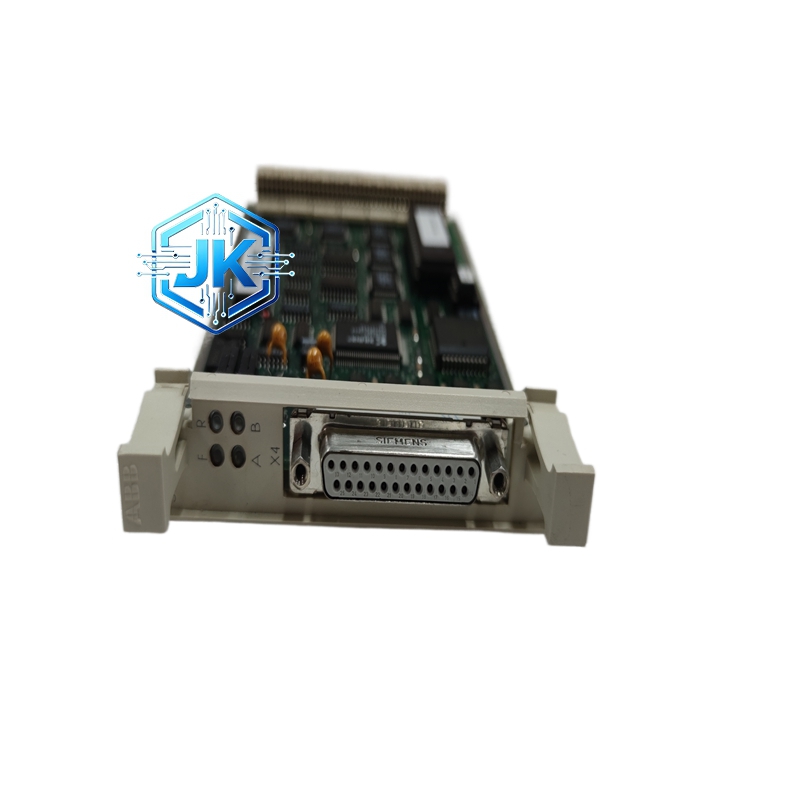

ABB CI570 3BSE001440R1 AC800M 光纤通信接口模块
技术规格：
通信接口：2 路光纤（SC 型接口，多模光纤）
光纤类型：多模光纤，芯径 62.5μm / 125μm
传输距离：最远 2km（多模光纤，50μm 芯径时）
传输速率：10Mbps
支持协议：Modbus TCP/IP（光纤透明传输）、ABB 专有光纤协议
供电：DC 24V，IM 总线供电
隔离电压：1500V DC（光纤侧对控制器侧，完全光隔离）
功能特点：
完全光隔离，抗干扰能力极强，适合强电磁环境
支持双光纤冗余配置，一条光纤故障时自动切换到另一条
前面板设有光纤状态 LED 指示灯（Link、Tx、Rx）
支持热插拔，更换光纤时不影响通信
即插即用，无需配置通信参数
支持长距离传输（最远 2km），减少中继器数量
应用场景：
电厂主控制室与远程 I/O 站之间的光纤通信
变电站控制室与户外开关柜之间的通信
强电磁干扰环境下的设备通信
需要长距离传输的 DCS 项目
性能参数：
工作温度：-25°C 至 +70°C
MTBF：大于 150,000 小时
防护等级：IP20
光纤接口插拔寿命：大于 1000 次
材质构成：
外壳为阻燃 PC 塑料
光纤收发器为 ABB 原装工业级模块
SC 光纤接口为陶瓷套筒，精密对准
接线端子为铜合金镀镍
PCB 为 FR-4 玻纤板，表面三防漆处理
结构特征：
标准欧洲卡尺寸
前面板设有 2 个 SC 光纤接口和 6 个 LED 指示灯
底部为 IM 总线连接器
背面无接线端子
工作原理：
控制器通过 IM 总线将数据发送给 CI570。CI570 内部的光纤收发器将电信号转换为光信号，通过多模光纤传输到远程设备。远程设备的光纤收发器将光信号还原为电信号，完成通信。由于光纤传输完全不受电磁干扰影响，即使在电厂开关场等强干扰环境下也能保证通信可靠。双光纤冗余配置下，当一条光纤中断时，CI570 在 10ms 内自动切换到另一条光纤，通信不中断。
安装要求：
必须使用 ABB 原装多模光纤跳线（SC-SC 型）
光纤弯曲半径不得小于 30mm，否则会导致光损耗增大
光纤接口必须使用专用清洁笔定期清洁
两路光纤应走不同路径，避免同时被挖断
光纤与动力电缆平行间距大于 30cm
使用注意事项：
严禁用肉眼直视光纤接口的发光端（激光会损伤眼睛）
不要在带电状态下插拔光纤跳线
每季度检查一次光纤衰减值，衰减值超过 3dB 时需更换光纤
光纤跳线不可打结或重压
备用光纤接口必须安装防尘帽
