描述

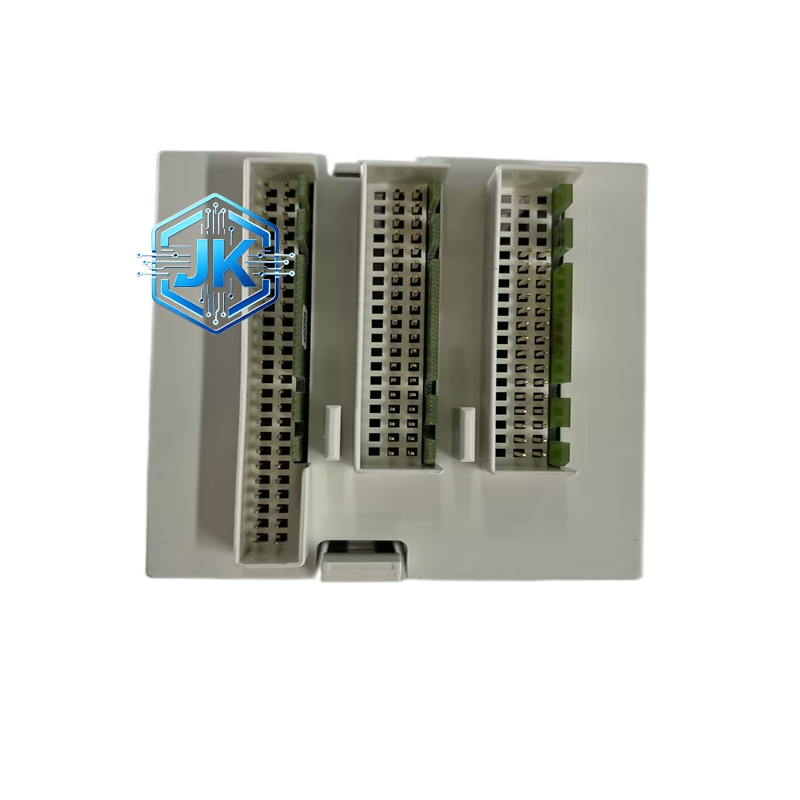

ABB AX722F（3BDH000377R0001）PROFIBUS-DP 现场总线通信模块
-
技术规格
- 订货号：3BDH000377R0001
- 通信协议：PROFIBUS-DP（主站 / 从站可配置）
- 通信速率：9.6kbps~12Mbps（自适应）
- 从站数量：最多支持 125 个 PROFIBUS-DP 从站
- 数据长度：输入 / 输出数据各最大 244 字节
- 通信接口：RS485（DB9 接口）
- 冗余支持：支持双网冗余通信
- 诊断功能：总线故障、从站故障、通信中断诊断
- 工作温度：-25℃~+70℃
- 存储温度：-40℃~+85℃
- 防护等级：IP20
- 尺寸：100mm×80mm×25mm
- 重量：约 0.3kg
-
功能特点
- PROFIBUS-DP 高速通信：支持 12Mbps 高速传输，适配实时控制数据交互
- 主从站可配置：灵活设置为主站或从站，适配不同网络架构
- 双网冗余通信：支持冗余总线，故障自动切换，保障通信连续性
- 丰富诊断功能：实时监测总线状态、从站在线状态、通信故障，精准定位问题
- 多从站支持：最多 125 个从站，适配大型自动化系统设备联网
- 强抗干扰能力：光电隔离、EMC 认证，适配工业强电磁干扰环境
- 宽温稳定运行：-25℃~+70℃，适配极端工业工况
-
性能参数
- 通信速率：12Mbps（最大）
- 响应时间：≤10ms（12Mbps）
- 总线距离：100m（12Mbps），1200m（9.6kbps）
- 绝缘电阻：≥5MΩ（500V DC）
- 误码率：≤10^-9
-
材质构成
- 外壳：阻燃 ABS 工程塑料，抗老化、耐冲击
- PCB 板：高阻燃玻纤板，无铅工艺，抗氧化
- 内部元件：工业级通信芯片、光电隔离器、固态电容、精密电阻，稳定可靠
- 接口：DB9 金属接口，防氧化、耐插拔
-
结构特征
- 板卡式设计：标准尺寸，适配 DCS 系统机架插槽
- 光电隔离：通信接口与系统侧光电隔离，阻断干扰
- 状态指示灯：电源、运行、通信、故障指示灯，直观显示工作状态
- 即插即用：标准插槽设计，安装拆卸便捷
-
工作原理：作为 PROFIBUS-DP 主站时，轮询各从站设备，读取输入数据、下发输出数据；作为从站时，响应主站指令，上传本地数据、接收控制指令；光电隔离电路阻断总线干扰，冗余电路故障时自动切换，保障通信稳定；诊断电路实时监测总线状态，异常时上传故障信息。
-
优势亮点：高速 PROFIBUS-DP 通信，实时性强；主从站灵活配置，适配多架构；冗余通信，可靠性高；丰富诊断，运维便捷；强抗干扰，适配恶劣工况；原装适配，与 ABB DCS 系统完美兼容。
-
适用行业：火力发电、化工、炼油、冶金、造纸、水泥、水处理、智能制造、过程控制
-
安装要求：安装于 DCS 系统标准机架插槽；环境温度 – 25℃~+70℃，通风良好、无凝露；远离强电磁干扰源；通信线采用 PROFIBUS 专用屏蔽双绞线；终端电阻正确配置
-
使用注意事项：严格按照 PROFIBUS 规范配置地址与速率；定期检查通信线连接；避免带电插拔；冗余网络需同步配置；故障后需断电复位；禁止在强振动环境下安装
